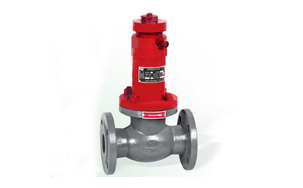

液动紧急切断阀

简要描述:适用于燃气管道上,起安全保护作用.当管道发生泄漏时,用手摇油泵卸压,实现远距离控制阀门关闭。发生火灾时,高温使易熔塞熔化,阀_]自动关闭。采用止回阀原理,只能单向切断,安装时介质流向必须与阀体标识致。

  • 产品型号:QDY421F
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:4033

详细介绍

液动紧急切断阀,QDY421F-25/40液动紧急切断阀特点:
1、适用于燃气管道上,起安全保护作用.当管道发生泄漏时,用手摇油泵卸压,实现远距离控制阀门关闭。发生火灾时,高温使易熔塞熔化,阀_]自动关闭。
2、采用止回阀原理,只能单向切断,安装时介质流向必须与阀体标识致。
3、交货状态时,阀门常闭.通过手摇油泵作用干液压缸,阀门打开。
4、操作简便,阀门闭止快速。

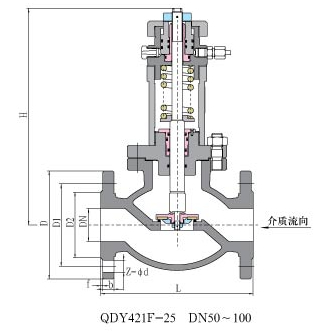

液动紧急切断阀,QDY421F-25/40液动紧急切断阀尺寸结构图:

液动紧急切断阀,QDY421F-25/40液动紧急切断阀技术参数:

公称压力Mpa 2.5 4.0
壳体试验压力Mpa 3.75 6.0
密封试验压力Mpa 2.75 4.4
适用温度 -40℃-+50℃
适用介质 液化石油气、天然气、液氮等
法兰标准 GB/T9113-2000
制造标准 JB/T9094—1999
紧急切断时间 ≤10-30秒
易融塞熔融温度 75±5℃
油缸适用介质 合成锭子油、变压器油
油缸压力Mpa 4.0-6.0

液动紧急切断阀,QDY421F-25/40液动紧急切断阀主要零部件材料

阀体 阀杆 阀瓣 弹簧 密封垫 油缸 密封圈
WCB 20Cr13 ZG20Cr13 50CrVA ,1Cr18Ni9 PTFE 20# NBR

站用液动紧急切断阀ODY421F公称压力PN2.5MPa外形尺寸和连接尺寸

DN L D Dl D2 D3凸 D4凹 b f Z-φd H
25 160 115 85 65 57 58 16 4 4-φ14 262
32 180 140 100 76 65 66 18 4 4-φ18 245
40 200 150 110 84 75 76 18 4 4-φ18 321

液动紧急切断阀,QDY421F-25/40液动紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN L D Dl D2 D3凸 D4凹 b f Z-φd H
50 230 165 125 99 87 88 20 4 4-φ18 346
80 310 200 160 132 120 121 24 4 8-φ18 435
100 350 235 190 156 149 150 24 4.5 8-φ22 460
125 400 270 220 184 175 176 26 4.5 8-φ26 495

液动紧急切断阀,QDY421F-25/40液动紧急切断阀公称压力PN2.5MPa外形尺寸和连接尺寸

DN L D Dl D2 D3凸 D4凹 b f Z-φd H1 H2
150 444 300 250 211 203 204 28 4.5 8-φ26 590 353
200 533 360 310 274 259 260 30 4.5 12-φ26 695 410
250 622 425 370 330 312 313 32 4.5 12-φ30 735 441
