气动放料阀_气动(上展式,下展式)放料阀结构原理:是由阀体、阀瓣、阀杆、定位螺钉、密封圈、气行程机构或电装机构等组成。其原理通过阀杆推动阀瓣上行而下降,从而达到开启与关闭的目的。上展式当手轮顺转,阀杆上行,阀门关闭;下展式当手轮逆转,阀杆下降,阀门关闭
上展式放料阀和下展式放料阀区别:
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式;上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
气动放料阀_气动(上展式,下展式)放料阀本公司的放料阀主要适用于反应釜,储罐和其他容器的底部作排料用,借助于阀门底部法兰(凸缘)焊接于反应釜或储罐和其他容器的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,阀体底部结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、要类、染料、食品加工等行业广泛使用。
气动放料阀,不锈钢气动放料阀,上展式气动放料阀,下展式气动放料阀特点与用途:
1、本阀操作简便,运动灵活可靠。
2、阀瓣装置维修简单,密封结构合理,密封圈更换方便实用。
3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域(化学液体、煤浆、矿浆等输送启闭放料用)。
4、其特点是沉淀于反应釜,储藏罐或管道里的化学液体或浆料得于顺畅流通。
该系列产品已被大型化工公司广泛采用,性能良好,经久耐用,用户反应良好。
三.应用规范:
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008
气动(上展式,下展式)放料阀主要零件材质
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
主要外形尺寸(上展式)
DN | d | D | D1 | D2 | D3 | D4 | D5 | D6 |
25 | 25 | 115 | 85 | 65 | 115 | 85 | 60 | 40 |
32 | 32 | 135 | 100 | 78 | 135 | 100 | 65 | 45 |
40 | 40 | 145 | 110 | 85 | 145 | 110 | 80 | 60 |
50 | 50 | 160 | 125 | 100 | 160 | 125 | 85 | 70 |
65 | 65 | 180 | 145 | 120 | 180 | 145 | 125 | 85 |
80 | 80 | 195 | 160 | 135 | 195 | 160 | 135 | 95 |
100 | 100 | 215 | 180 | 155 | 215 | 180 | 160 | 130 |
125 | 125 | 245 | 210 | 185 | 245 | 210 | 180 | 140 |
150 | 150 | 280 | 240 | 210 | 280 | 240 | 185 | 165 |
200 | 200 | 335 | 295 | 265 | 335 | 295 | 255 | 230 |
主要外形尺寸(下展式)
DN | d | D | D1 | D2 | D3 | D4 | D5 | D6 |
25 | 25 | 115 | 85 | 65 | 135 | 100 | 75 | 55 |
32 | 32 | 135 | 100 | 78 | 145 | 110 | 80 | 57 |
40 | 40 | 145 | 110 | 85 | 160 | 125 | 100 | 65 |
50 | 50 | 160 | 125 | 100 | 180 | 145 | 125 | 70 |
65 | 65 | 180 | 145 | 120 | 195 | 160 | 135 | 90 |
80 | 80 | 195 | 160 | 135 | 215 | 180 | 155 | 130 |
100 | 100 | 215 | 180 | 155 | 245 | 210 | 195 | 135 |
125 | 125 | 245 | 210 | 185 | 280 | 240 | 180 | 145 |
150 | 150 | 280 | 240 | 210 | 335 | 295 | 215 | 185 |
200 | 200 | 335 | 295 | 265 | 405 | 355 | 300 | 220 |
250 | 250 | 405 | 355 | 320 | 460 | 410 | 350 | 240 |
气动放料阀,气动上展式放料阀,气动下展式放料阀参数尺寸图:

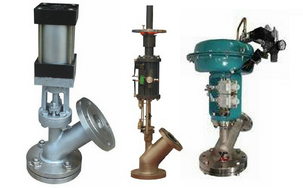

实物图
