上展式放料阀

简要描述：上展式放料阀_不锈钢(304,316,316L)上展式放料阀是安装在容器、反应釜、储罐的底部作为取样、排料、放料及无死区关断使用，同时达到消除容器底端的残留物。放料阀放底结构设计为平底型，阀体为V型，阀瓣为上升式和下降式，既为上展示和下展示两种，上下展示放料阀区别在于：上展阀为球往上升才能出料，下展阀为球往下降才能出料。密封圈采用耐冲刷、耐腐蚀材质，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，保证在阀开启时，内腔不被杂物及腐蚀流体所破坏，具有高耐磨、耐腐蚀的功能，工况特殊时可将阀瓣密封堆焊成硬质合金，密封副采用线密封，可有效保证阀的可靠性能，可防止结疤、腐蚀等特点。

产品型号：FL41F/W
产品产地：浙江温州
更新时间：2023-04-04
访问量：8743

产品咨询联系我们

产品分类

相关新闻

详细介绍

上展式放料阀_不锈钢(304,316,316L)上展式放料阀是安装在容器、反应釜、储罐的底部作为取样、排料、放料及无死区关断使用，同时达到消除容器底端的残留物。放料阀放底结构设计为平底型，阀体为V型，阀瓣为上升式和下降式，既为上展示和下展示两种，上下展示放料阀区别在于：上展阀为球往上升才能出料，下展阀为球往下降才能出料。密封圈采用耐冲刷、耐腐蚀材质，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，保证在阀开启时，内腔不被杂物及腐蚀流体所破坏，具有高耐磨、耐腐蚀的功能，工况特殊时可将阀瓣密封堆焊成硬质合金，密封副采用线密封，可有效保证阀的可靠性能，可防止结疤、腐蚀等特点。

上展式放料阀结构性能:

反应釜放料阀结构简单、操作方便、开启自由、运动灵活可靠，阀瓣及密封圈更换简单方便。放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等组成。放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业已经得到广泛使用。

放料阀一般使用于化工、冶金、石油、水泥、煤矿等行业的罐底,在其起着放料作用.一般安装前需把放料阀底法兰盘拆卸下来焊接与罐底,然后把放料阀装上底法兰盘就可以使用.

上展式放料阀应用规范：
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

上展式放料阀_不锈钢(304,316,316L)主要零件材质

零件名称	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
阀体/阀盖	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
阀瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
垫片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

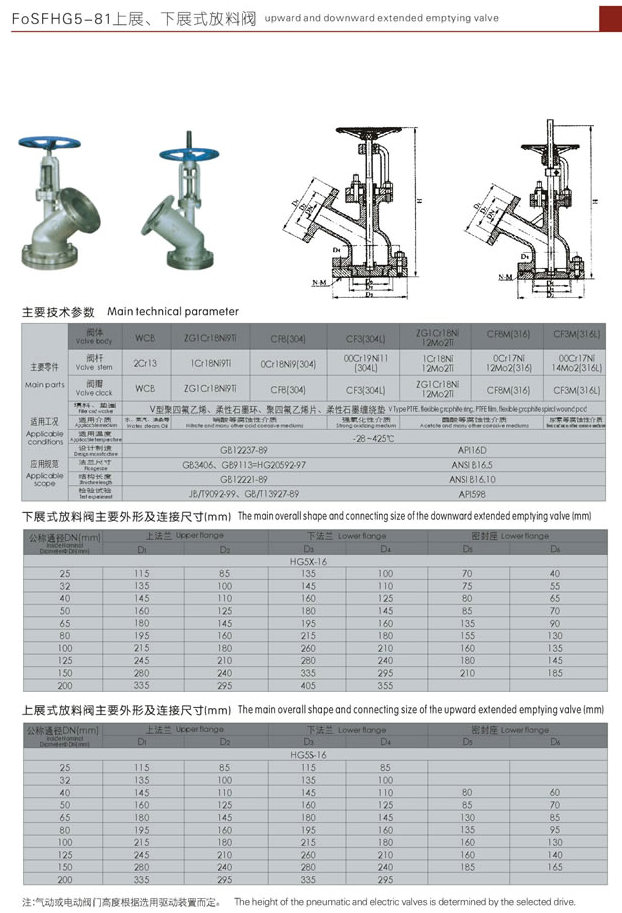

主要外形尺寸（上展式）

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

主要外形尺寸（下展式）

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355

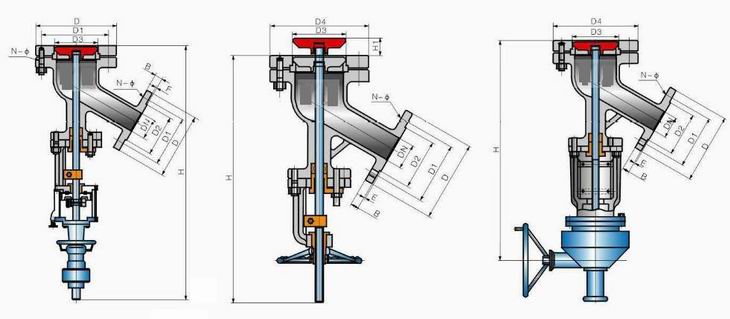

上展式放料阀,不锈钢304上展式放料阀,不锈钢316上展式放料阀,不锈钢316L上展式放料阀参数尺寸图:

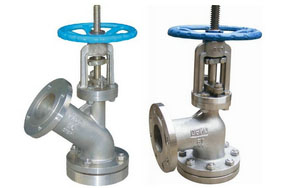

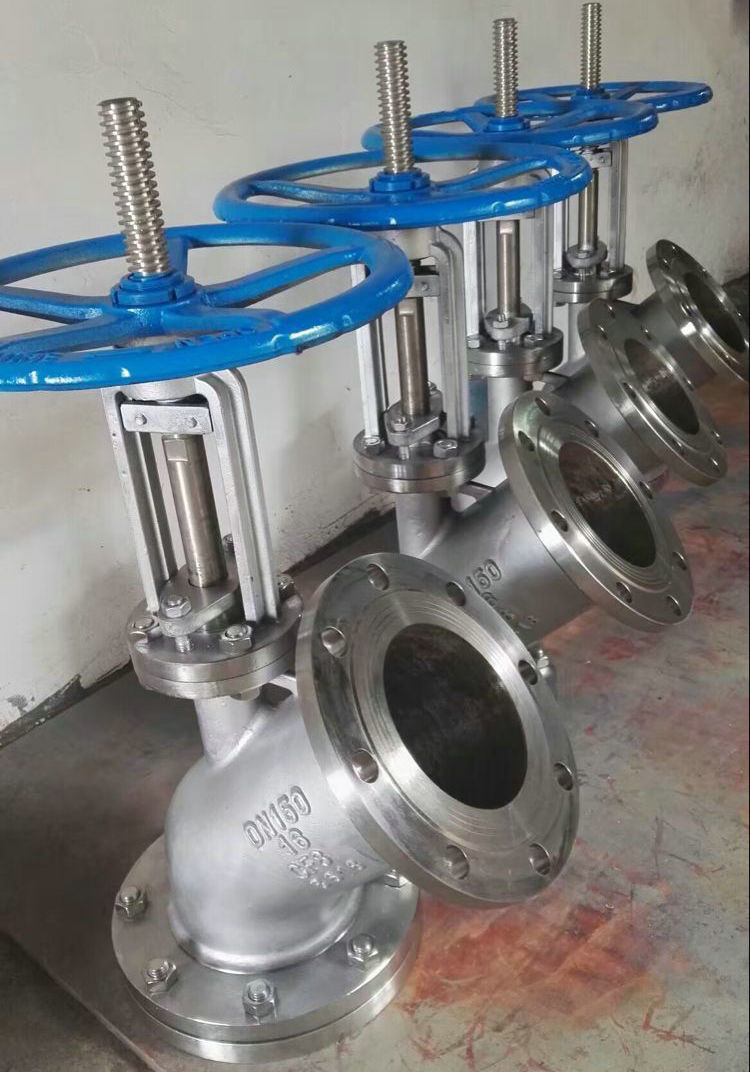

实物图
