保温放料阀

简要描述:保温放料阀,上展式保温放料阀,下展式保温放料阀反应釜,(升温、降温)放料阀可配套气动,电动执行器是现代化的管理、专业化的生产、严谨的企业作风、广泛的前沿应用经验、创新的阀门。为客户提供合理的选型方案,为客户提供快速、成本最优以及高质量的产品和服务,使用户利益最大化。

  • 产品型号:BFL41W
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:1455

详细介绍

保温放料阀,上展式保温放料阀,下展式保温放料阀反应釜,(升温、降温)放料阀可配套气动,电动执行器是现代化的管理、专业化的生产、严谨的企业作风、广泛的前沿应用经验、创新的阀门。为客户提供合理的选型方案,为客户提供快速、成本最优以及高质量的产品和服务,使用户利益最大化。

保温放料阀_(上展式,下展式)保温放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料阀。

标准规范设计制造标准:HG5-16-79
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

保温放料阀主要零部件

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

保温放料阀主要外形尺寸

口径 上展式 下展式
D D3 H D0 D D3 H D0
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 330 665 320

保温放料阀,上展式保温放料阀,下展式保温放料阀参数尺寸图:

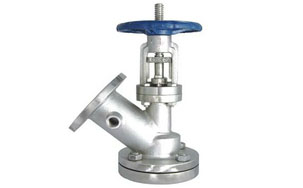

实物图
