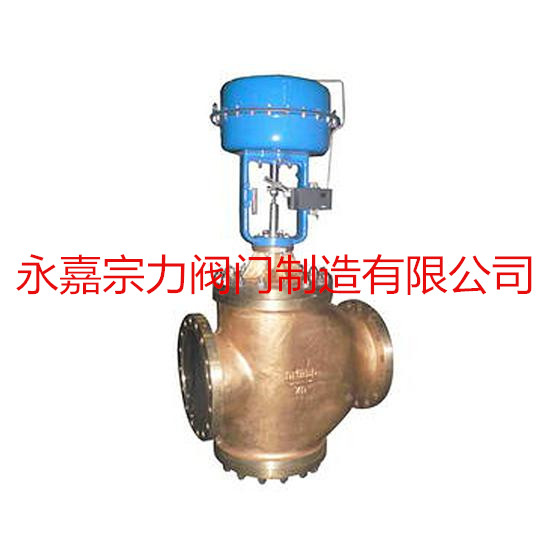

ZMAN气动双座调节阀

简要描述:ZMAN系列气动簿腴直通双座调节阀采用双导向结构,配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点,可用干苛刻的工作条件

  • 产品型号:ZMAN气动双座调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3563

详细介绍

ZMAN气动双座调节阀的概述
ZMAN系列气动簿腴直通双座调节阀采用双导向结构,配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点,可用干苛刻的工作条件。特别适用于阀前后压差较大,泄漏要求不离的工作场合。本系列产品有标 准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10164064阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

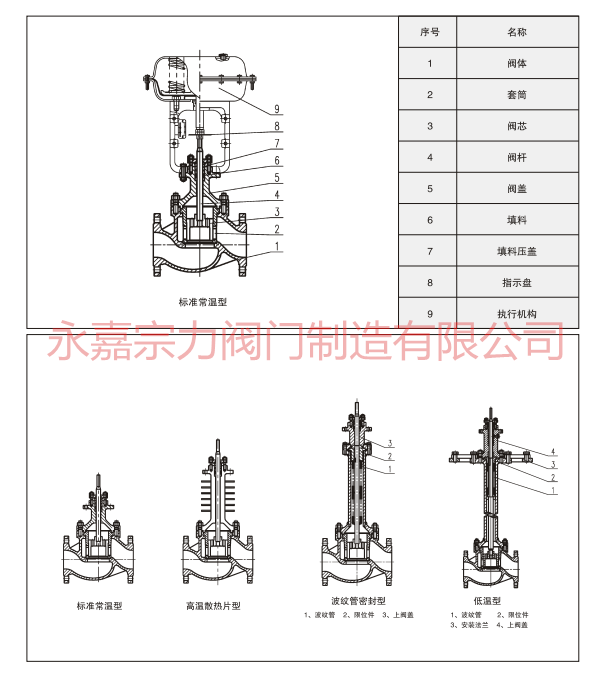

主要零件常用材料



名称

材质

阀体阀盖

ZG230-450、ZG0Cr18Ni9

阀芯阀座

0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱

填料

PTFE、柔性石墨

波纹管

0Cr18Ni9

垫片

石墨缠绕垫片(V6590)、F4

膜盖

A3、0Cr18Ni9

波纹膜片

夹增强尼龙织物丁腈橡胶

弹簧

60Si2Mn

阀杆推杆

0Cr18Ni9、2cr13





双座阀主要技术参数



公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座 通径 mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定 kv

10

16

25

40

63

100

160

250

400

630

1000

1600

1960

2560

公称压力(MPa)

1.6、2.5、4.0、6.4

行程(mm)

16

25

40

60

100

130

薄膜有效面积Ae(cm2)

280

350

560

900

1400

活塞式

信号范围KPa

20-100、40-200、80-240

气汽源压力MPa

0.1-0.4

0.4-0.7

固有流量特性

线性、等百分比、快开

固有可调比

50:1

泄漏等级

硬密封IV、V级;软密封VI

法兰尺寸

符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准

阀体材质

WCB、304、316、WC6、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

工作温度℃

-40~+230℃(常温)、+230~+450℃(中温)、 +450~+560℃(高温)、-40~-196℃(低温)

系列类型

常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型









  主要性能指标



序号

项目

标准型调整阀

高温、低温型调节阀



不带定位器

带定位器

不带定位器

带定位器

1

基本误差(%)

±5

±1

±15

 ±4

2

回差<(%)

3

1

10

3

3

四区<(%)

3

0.4

8

1

4

始终点偏差 <(%)

气开

始点

±2.5

±1

±6



          ±2.5

终点

±5

±15

气关

始点

±5

±15

终点

±2.5



±6

5

额定行程偏差<(%)

±2.5

+2.5

+6

+2.5

注:本产品性能符合GB/T4213—2008

气关式(正作用)金属密封型允许压差表                                   单位: MPa



执行机构型号

弹簧范围(KPa)

气源压力(KPa)

定位器(带/否)

阀座直径dn(mm)

20

25

32

40

50

65

80

100

125

150

200

ZHA-22

20-100

0.14

0.92

0.72



















5.50

4.33



















40-200

0.25

6.40

6.14



















80-240

0.4

6.40

6.40



















ZHA-23

20-100

0.14





0.73

0.58

0.46

















4.40

3.49

2.77













40-200

0.25





6.24

4.94

3.92













80-240

0.4





6.40

6.40

6.40













ZHA-34

20-100

0.14











0.55

0.44

0.35

















3.27

2.64

2.10







40-200

0.25











4.63

3.75

2.98







80-240

0.4











6.40

6.40

6.40







ZHA-45

20-100

0.14

















0.48

0.40

0.30

















2.90

2.41

1.80

40-200

0.25

















4.11

3.42

2.55

80-240

0.4

















6.40

6.40

5.56



气开式(反作用)金属密封型允许压差表                                                                                                  单位: MPa



执行机构型号

弹簧范围(KPa)

气源压力(KPa)

定位器(带/否)

  阀座直径dn(mm)

20

25

32

40

50

65

80

100

125

150

200

ZHA-22

20-100

0.14

带/否

0.92

0.72



















40-200

0.25

5.51

4.33



















80-240

0.28

6.40

6.40



















ZHA-23

20-100

0.14

带/否





0.73

0.58

0.46













40-200

0.25





4.41

3.49

2.77













80-240

0.28





6.40

6.40

6.40













ZHA-34

20-100

0.14

带/否











0.55

0.44

0.35







40-200

0.25











3.27

2.65

2.11







80-240

0.28











6.40

6.40

5.63







ZHA-45

20-100

0.14

带/否

















0.48

0.40

0.30

40-200

0.25

















2.90

2.41

1.81

80-240

0.40

















6.40

6.40

4.82

 允许压差表的附注说明:
1.填料材质为PTFE
2.介质的流向与阀芯关闭的方向相反
3.金属密封型泄漏等级为IV
4.数值受公称压力、压力、温度限制
5.波纹管密封型P2≠0时须重新核对;

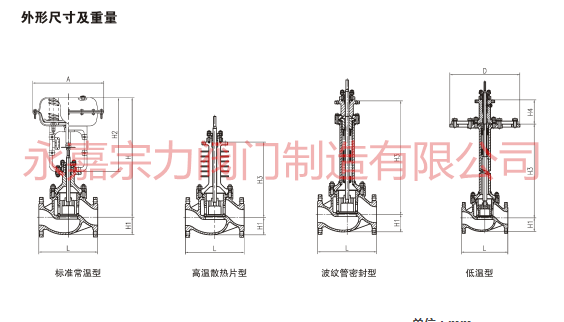

外形尺寸及重量                                                                                                                   单位:mm



公通通径DN

25

32

40

50

65

80

100

125

150

200

250

300

  L

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

805

PN6.4MPa

200

220

240

265

295

320

370

440

475

570

750

820

A

280

360

470

580

  H1

PN16、40

112

118

130

144

178

192

195

245

255

290

441

503

H2

执行机构

280

310

395

525

725

  H3

高温散热片型

235

250

256

368

365

384

394

465

470

540

680

730

波纹管密封型

364

425

430

445

660

680

690

748

740

780

900

940

H

标准常温型

435

455

490

510

630

645

655

855

875

945

1400

1600

低温型

H3

750

900

H4

92

92

92

92

98

98

98

110

120

120

180

180

D

355

355

355

390

430

465

520

585

660

770

850

850

重量kg

PN16/40

26

28

37

43

67

71

88

136

168

260

560

670

N64/100

30

35

47

58

84

88

109

179

202

305

680

840

低温型PN16/40

51

55

65

74

95

110

149

218

295

325

640

760

低温型PN64/100

64

69

69

93

119

138

186

273

369

406

800

950



订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;

三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的专家为您审核把关。

上欧阀门售后服务承诺



对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
