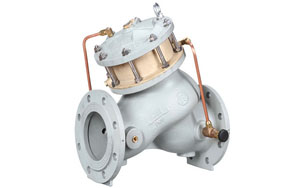

过滤活塞式缓闭止回阀

简要描述:YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开关。

  • 产品型号:YQ98004
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1104

详细介绍

YQ98004过滤活塞式缓闭止回阀安装在高层建筑、消防给水系统以及其它给水系统的管道上。YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开关。当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。一阀兼具电动阀,逆止阀和水锤消除器,可以有效地提高供水系统的安全可靠性。我公司生产YQ98004过滤活塞式止回阀平稳可靠,消除压力余波。其特点:1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻。

YQ98004过滤活塞式缓闭止回阀主要技术参数



公称压力

公称通径

最低动作压力

缓闭时间

适用介质

适用温度

法兰标准

试验标准

1.0~2.5MPa

DN50~400mm

≥0.04 Mpa

3~60s(可调)

水、油

0~100℃

GB/T17241.6

GB/T13927

YQ98004过滤活塞式缓闭止回阀零部件材料:

零件名称

材质

阀体、阀盖

铸铁、铸钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+NBR

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+NBR

过滤网

不锈钢

弹簧

不锈钢

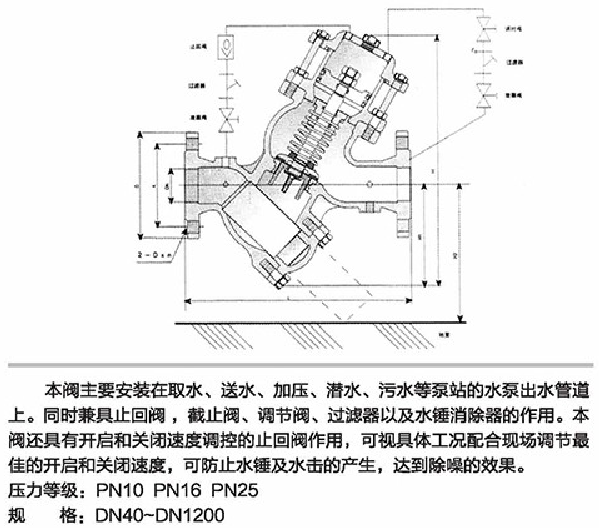

YQ98004过滤活塞式缓闭止回阀主要外形连接尺寸:

公称通径

DN

尺寸(公称压力  PN1.6/2.5Mpa)

L

H

D

K

N-¢

H1

H2

40

270

400

150

110

¢18*4

155

236

50

270

400

160

125

¢18*4

155

236

65

290

410

185

1450

¢18*4

165

250

80

360

425

200

160

¢18*8

180

280

100

400

460

220

180

¢18*8

210

310

125

470

550

250

210

¢18*8

240

370

150

535

610

285

240

¢23*8

260

413

200

670

772

340

295

¢23*12

330

510

250

780

935

405

355

¢27*12

410

568

300

895

1000

460

410

¢27*12

485

1075

350

1000

920

520

470

¢27*12

260

不带过滤器

400

1120

1145

580

525

¢30*12

290

不带过滤器
