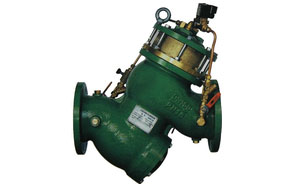

过滤活塞式电磁控制阀

简要描述：分隔膜型和活塞型两类,主要部件有一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成的。它利用上下游压力差为动力,由导阀控制、使隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置,当进入隔膜（活塞）上方控制室内的压力不能排到大气或下游低区时,作用在隔膜（活塞）上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭位置，当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态。

产品型号：YQ98006
产品产地：浙江温州
更新时间：2023-04-04
访问量：6389

产品咨询联系我们

产品分类

相关新闻

活塞式调流调压阀主要连接尺寸及工作原理用途选型

详细介绍

YQ98006过滤活塞式电磁控制阀工作原理：
分隔膜型和活塞型两类,主要部件有一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成的。它利用上下游压力差为动力,由导阀控制、使隔膜（活塞）上方控制室内的压力水被排到大气或下游低压区时,作用在阀盘底部和隔膜下方的压力值就大于上方的压力值,所以将主阀阀盘推到完全开启的位置,当进入隔膜（活塞）上方控制室内的压力不能排到大气或下游低区时,作用在隔膜（活塞）上方的压力值就大于下方的压力值,所以就会把主阀阀盘压到完全关闭位置，当隔膜（活塞）上方控制室内的压力值处于入口压力与出口压力中间时,主阀阀盘就处于调节状态。

YQ98006过滤活塞式电磁控制阀产品概述:

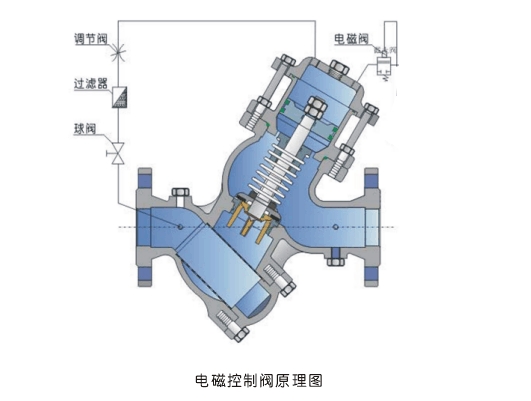

过滤活塞式电磁控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器组成水力控制接管系统；通过电磁导阀可以实现对阀门开启和关闭的遥控，当阀门从进口端给水时，水流流过针阀进入主阀上腔控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀上腔控制室内压力变低，主阀处于全开状态；当电磁导阀关闭时。
主阀上腔控制室的水不能流出，控制室升压，推动活塞关闭主阀；本产品利用导阀控制阀门的开启和关闭，反映准确快速，采用三向电磁阀，维护简单；安装于各类给水系统的管道上。

YQ98006过滤活塞式电磁控制阀主要材质：

零件名称	材质
阀体、阀盖	铸铁、铸钢、不锈钢
阀座	锡青铜、不锈钢
阀瓣	碳钢、不锈钢+NBR
阀杆	铝青钢、铬不锈钢
活塞	铬不锈钢+NBR
过滤网	不锈钢
弹簧	不锈钢

YQ98006过滤活塞式电磁控制阀主要外形连接尺寸：

DN	50	65	80	100	125	150	200	250	300	350	400
L	250	280	335	380	425	480	750	660	740	810	860
