防逆水封阀

简要描述:防逆水封阀,双封自净式防逆水封阀是我公司技术人员研制开发的最新产品,主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池,因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池,是良好的供水卫生保护装置。

  • 产品型号:F43X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2739

详细介绍

防逆水封阀,双封自净式防逆水封阀是我公司技术人员研制开发的最新产品,主要应用于清蓄水池溢流管道上,平时因阀内有水封可阻止下水道臭气进入清水池,因大雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒流清水池,是良好的供水卫生保护装置。

F43X双封自净式防逆水封阀结构简单,溢流顺畅无阻,具有双重水封作用,阻隔臭气及污水倒灌,性能可靠,效果良好,且污水倒灌时所带杂物不影响密封性能。

防逆水封阀,双封自净式防逆水封阀主要由带存水弯的阀体及浮球盖板组件等组成,带浮球的盖板盖在阀体的密封阀座上,将阀腔分成内外两部分,内腔为清水部分,外腔通排水管道,当内腔充满清水时.因位于内腔的浮球作用,盖板压力降低,易于开启通流。溢流停止后,盖板可白行复位.盖严阀座,从而可严格阻断臭气及污水倒灌。如果水池进水口浮球阀关闭良好,数年不溢流,阀腔无水,浮球可加重盖板重量,更好地盖严阀座,同样可严格阻隔臭气及防止雨、污水倒灌清水池。如果污水进入阀体外腔,所带杂物仅能粘附在盖板外表面,不影响盖板封严阀座。故该防逆水封阀工作可靠,效果好,不易出故障。且当有杂物沉淀时.下次溢流时可自动冲出阀体。

防逆水封阀 技术参数
公称压力:PNl 6—2 5M Pa
公称通径:1 5~300
容气腔压力(占管道压力百分数)50~70%
适用介质无杂物的清水、污水
适用介质温度0~80℃
法兰标准:68/T l 7241 6 68/T 91 1 3
试验标准:GB/T l 3927 APl 598

尺寸图

防逆水封阀,双封自净式防逆水封阀尺寸:

DN

D

D1

D2

L

H

HO

80

200

160

135

500

380

85

100

220

180

155

560

420

85

150

285

240

210

690

510

85

200

340

295

265

825

600

95

250

395

350

320

945

700

95

300

445

400

368

1065

795

95

400

565

515

480

1308

930

100

500

670

620

582

-1531

1080

100

600

780

725

682

1770

1250

100

700

895

840

794

2013

1440

120

800

1015

950

901

2246

1610

120

900

1115

1050

101O

2450

1810

120

1000

1230

1160

1110

2695

1940

120

1200

1455

1380

1320

2700

1780

140

1400

1675

1590

1530

3100

2080

140

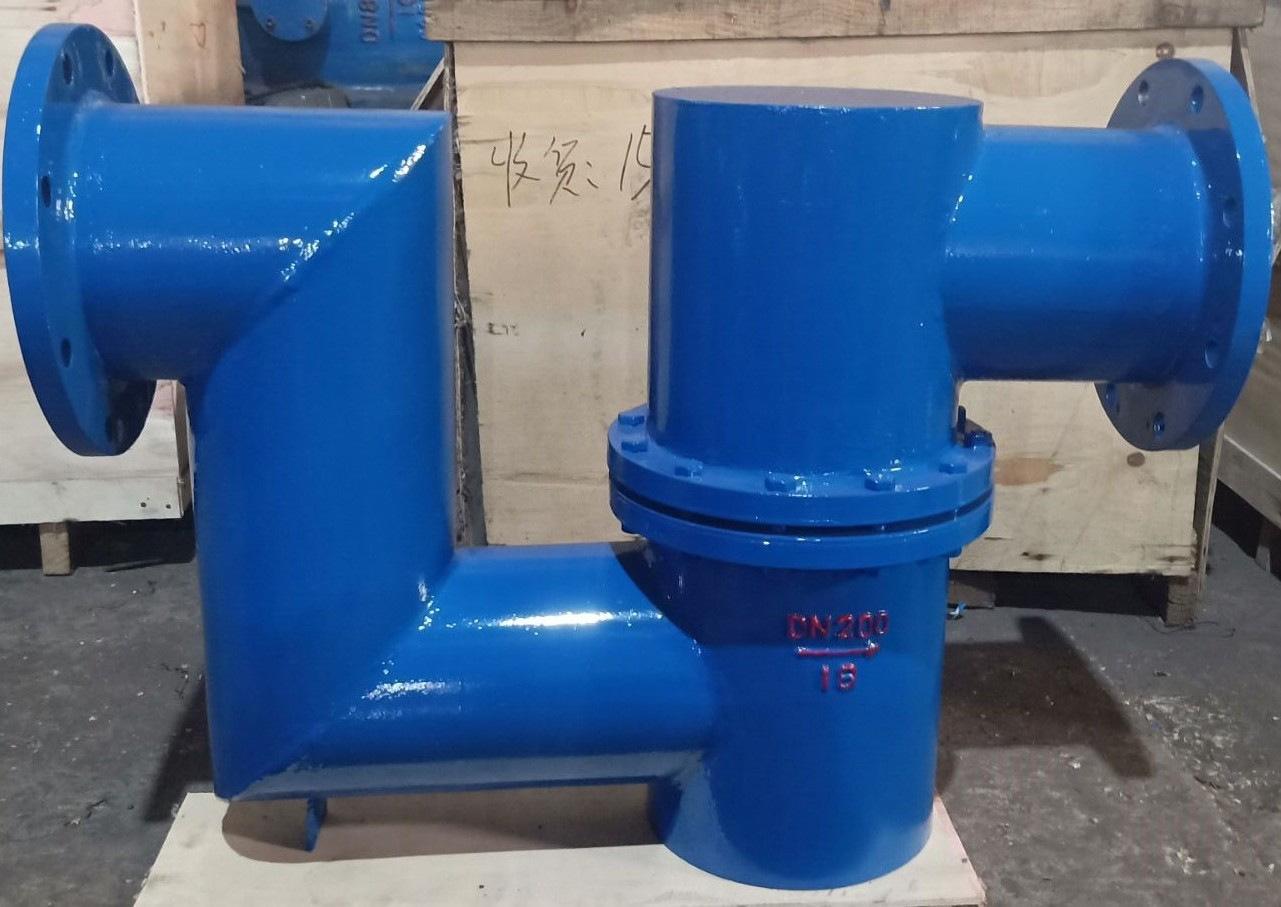

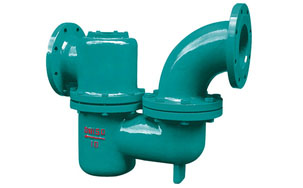

实物图
