水减压阀

简要描述:水减压阀,水用减压阀在城市建筑,高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。,自来水减压阀本系列减压阀属于先导活塞式减压阀.由主阀和导阀两部分组成.主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

  • 产品型号:Y42X
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1108

详细介绍

水减压阀,水用减压阀在城市建筑,高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。,自来水减压阀本系列减压阀属于先导活塞式减压阀.由主阀和导阀两部分组成.主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

水减压阀,水用减压阀选用

1.减压阀的进口压力波动应控制在进口压力给定值的80-105,如超过该范围水管减压阀的性能会受影响。

2.通常水用减压阀的阀后压力Pc 应小于阀前压力的0.5 倍即Pc<0.5P1。弹簧活塞式减压阀的每一档弹簧只在一定的出口压力范围内适用超出范围应更换弹簧。
3.在介质工作温度比较高的场合般选用先导式活塞式减压阀或先导式波纹管减压阀。
4.介质为空气或水液体的场合一般宜选用直接作用薄膜式水减压阀或先导式薄膜式减压阀。
5.介质为蒸汽的场合宜选用先导活塞式减压阀或波纹管式减压阀。
6.为了操作、调整和维修的方便减压阀一般应安装在水平管道上。

技术参数

类型 型号 公称压力
PN(MPa)
公称通径
DN(MPa)
连接形式 阀体材料 出口压力(MPa) 工作℃
水减压阀 YZ11X-16T
YZ11X-25T
1.6,2.5 15~50 内螺纹 青钢 0.05~0.6(可调) 80
YZ11X-16P
YZ11X-25P
不锈钢

水减压阀,水用减压阀主要外形尺寸

公称通径DN(MPa) 尺寸(MM) 重量(Kg)
MM in H1 L H φG
15 1/2 31 60 76.5 59 1.2
20 3/4 31 75 76.5 73 1.2
25 1 36 88 85 81 1.4
32 11/4 42 93 98 81 1.5
40 11/2 45 98 102 85 2
50 2 54 130 117 98 2.65

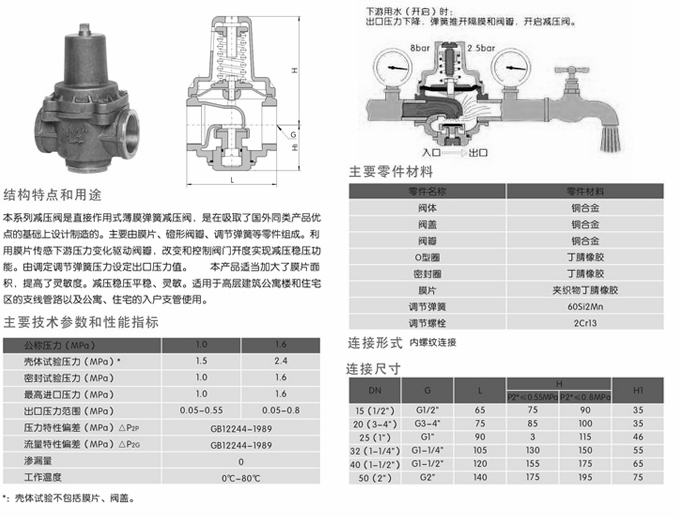

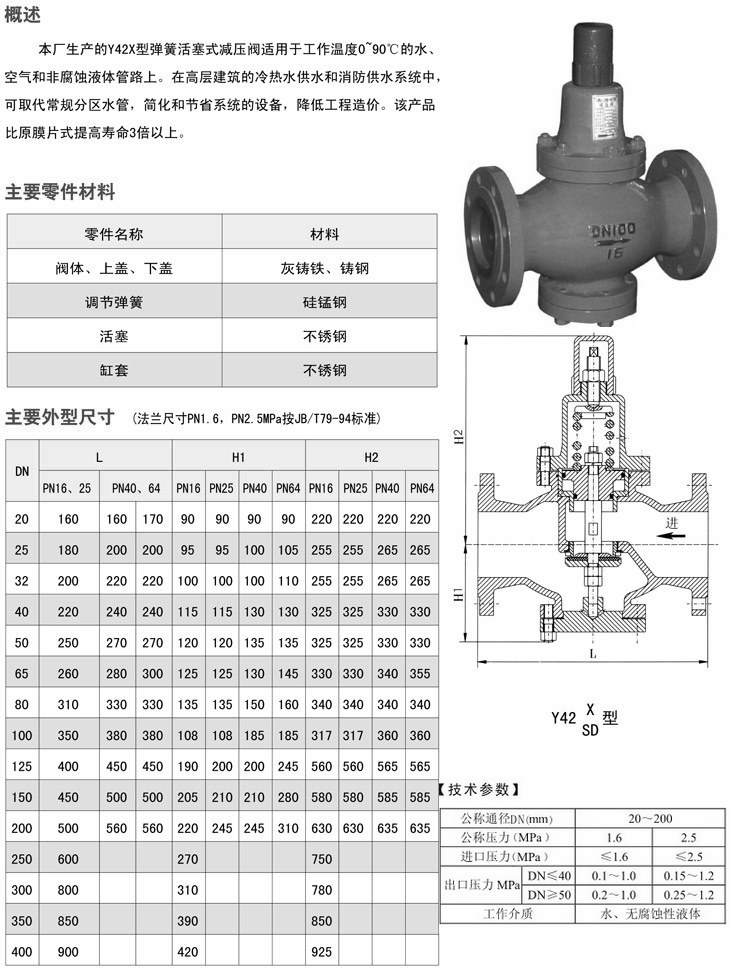

水减压阀,水用减压阀尺寸结构图:

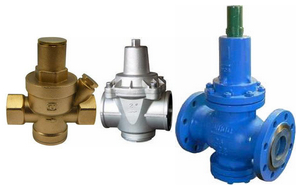

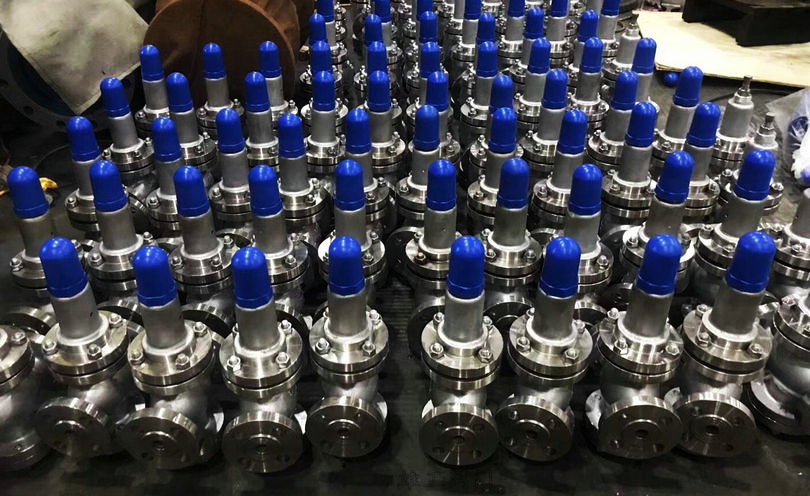

实物图
