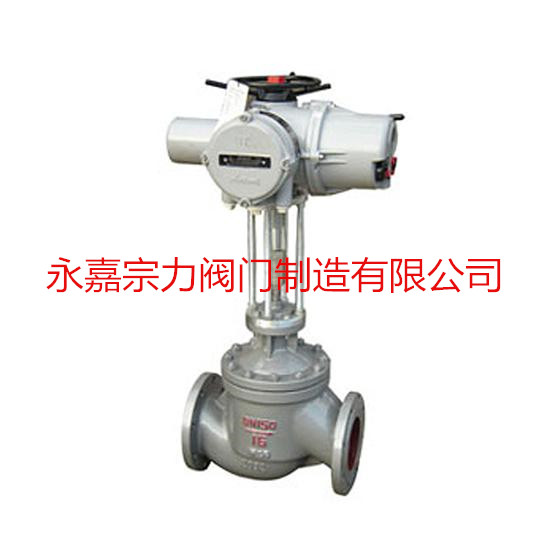

套筒调节阀,ZDLM电动套筒调节阀

简要描述:ZDLM电动套筒调节阀,接受调节仪表输入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信号及电源即可控制运转,实现对工艺管路 流体的自动调节控制。

  • 产品型号:套筒调节阀,ZDLM电动套筒调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:1924

详细介绍

ZDLM电动套筒调节阀概述


ZDLM电动套筒调节阀,接受调节仪表输入的(4-20mA DC0-10mA DC1-5V DC)等控制信号及电源即可控制运转,实现对工艺管路 流体的自动调节控制。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位等参数保持在给定值,是符合IEC标准的通用调节阀产 品。双座阀具有不平衡力小、允许压差大、流通能力大等特点,适用于泄漏要求不严、压差较大的干净介质场合,广泛应用于电力、冶金、化工、石油、环保、轻 工、设备等行业。



公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座直径mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定数Kv

10

16

25

40

63

100

160

250

400

630

1000

1600

2000

2700

公称压力(MPa)

1.6、2.5、4.0、6.4、10

行程(mm)

16

25

40

60

100

130

流量特性

直线,等百分比,快开

工作温度℃

-40~+230℃(常温型)、散热片式+230~+450℃(中温型)特殊订货

法兰尺寸

符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准

阀体材质

WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

阀体型式

直通双座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温)

配用电动 执行机构



PSL-202

PSL-204

PSL-208

PSL-312

PSL320

PSL325

361L

361LSA-20
361LSA-20

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65
361XC-65

361LSC-99
361LXC-99

361LSC-160
361LXC-160

2.电动套筒阀技术参数



公称通径

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径mm

26

32

40

50

66

80

100

125

150

200

250

300

额定

线性

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力(MPa)

1.6、2.5、4.0、6.4、10

行程(mm)

16

25

40

60

100

流量特性

线性、等百分比、快开

工作温度℃

-40~+230℃(常温型)、散热片式+230~十450℃(中温型)、特殊订货

法兰尺寸

符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等标准

阀体材质

WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

阀体型式

直通单座铸造球型阀

上阀盖型式

普通式(常温)、散热片式(中温)

配用电动 执行机构

PSL

PSL-202

PSL-204

PSL-208

PSL-312

PSL-320

3611

361LSA-20 361LXA-20

361LSB-30 361LXB-30

361LSB-50 361LXB-50

361LSC-65 361LXC65

361LSC-99 361LXC-99

注:本公司生产套筒阀大口径至DN400。 电动执行机构技术参数



型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08 361LXA-08

1000

800
800

0.25

4.2 4.2





202

361LSA-20 361LXA-20

2000

2000
2000

0.50

2.1 2.1

电源:AC220V 50HZ
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP65
隔爆标志:Exd ll BT4
带手柄

204

361LSB-30 361LXB-30

4500

3000
3000

0.50

3.5 3.5

208

361LSB-50 361LXB-50

8000

5000
 5000

1.00

1.7 1.7

312

361130-65

12000

6500

0.60

2.8

320

361LSC-99

20000

10000

1.0

2.0





注:其它可选电动执行机构:扬州西门子、英国罗托克等 性能指标



项目

指标值

基本误差%

配361L±2.5;配PSL±1.0

回差%

配361L 2.0;配PSL 1.0

死区%

配361L 3.0;配PSL 1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

±2.5

泄漏量L/H

符合JB/T7387-94 IV级小于阀的额定容量X 10-4

允许压差



公称通径

20

25

40

50

65

80

100

150

200

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78













PSL204











4.31

2.76

1.76

1.04

0.69

0.44







PSL208

















1.86

1.23

0.78

0.50

0.35

0.20

PSL320























1.26

0.87

0.49

配361L

361LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78













3611SB-50











4.79

3.06

1.96

1.16

0.76

0.49







3611SC-65

















1.51

0.99

0.64

0.41

0.28



3611SC-99























0.63

0.44

0.25

1、电动单座阀允许压差
注:实际配置需根据工艺参数确定。如果大工作压差超出上表范围,请与我公司联系.
2、电动套筒阀允许压差



公称通径

25



50

65

80

100



200

250

300

阀座直径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△(Mpa)

配PSL

PSL204

6.4

6.4

6.4

5.1

6.4















PSL204











6.4

5.62











PSL208















6.4

5.31

3.97





PSL320





















6.4

4.14

配361L

361LSA-20

6.4

6.4

6.4

6.4

6.4















361LSB-50











6.4

6.25











361LSC-65















6.4

4.32

3.23





361LSC-99





















3.31

2.7

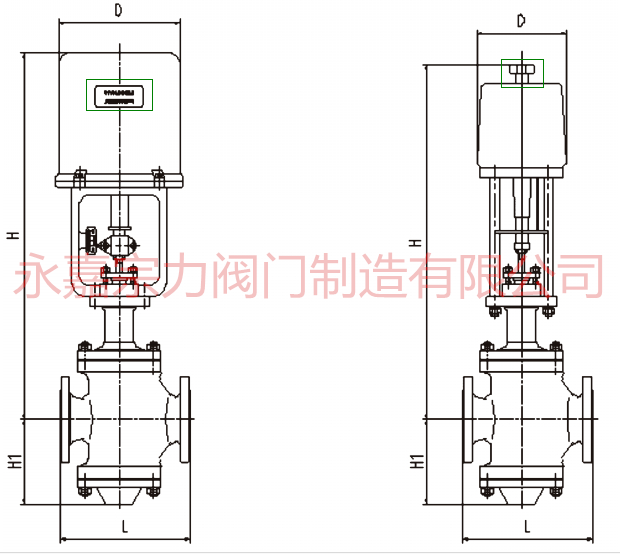

注:实际配置需根据工艺参数确定。如果大工作压差超出上表范围,请与我公司联系单位:mm



公通通径

20

25

40

50

65

80

100

150

200

250

300

L

PN16

187

184

222

254

276

298

352

451

600

673

737

PN40

194

197

235

267

292

317

368

473

600

708

775

PN64

206

210

251

286

311

337

394

508

650

752

819

H1(PN16)

52.5

57.5

72.5

80

90

97.5

107.5

140

167.5

202.5

230

配PSL

H

普通型

738

750

765

767

845

857

875

1025

1045

1252

1545

散热片型

888

900

935

937

1025

1037

1055

1255

1280

1532

1825

D

176

225

重量KG(PN16)

14

16

25

28

40

50

65

150

250

380

550

配361l

H

普通型

500

512

652

660

770

780

790

1080

1125

1250

1265

散热片型

650

662

822

822

950

960

970

1310

1360

1530

1545

D

225

310

重量KG(PN16)

20

22

30

35

50

60

75

180

280

420

580

注:高度、重量为参考值,视选用执行机构而定。
电子式电动双座调节阀概述
ZDLN型电子式电动双座调节阀,接受调节仪表输入的(4-20mA DC0-10mA DC1-5V DC)等控制信号及电源即 可控制运转,实现对工艺管路流体的自动调节控制。广泛应用于精确控气体、液体、蒸汽等介质的工艺参数,如压力、流量、温度、液位等参数保持在给定 值,是 符合IEC标准的通用调节阀产品。双座阀具有不平 衡力小、允许压差大、流通能力大等特点,适用于泄漏 要求不严、压差较大的干净介质场合,广泛应用于 电 力、冶金、化工、石油、环保、轻工、设备等行业。
电动双座阀主要技术参数



公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

阀座直径mm

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定数Kv

10

16

25

40

63

100

160

250

400

630

1000

1600

2000

2700

公称压力(MPa)

1.6、2.5、4.0、6.4、10

行程(mm)

16

25

40

60

100

130

流量特性

直线,等百分比,快开

工作温度℃

-40~+230℃(常温型)、散热片式+230~+450℃(中温型)特殊订货

法兰尺寸

符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准

阀体材质

WCB、304、316、WC6、WC9、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

阀体型式

直通双座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温)

配用电动 执行机构



PSL-202

PSL-204

PSL-208

PSL-312

PSL320

PSL325

361L

361LSA-20
361LSA-20

361LSB-30
361LXB-30

361LSB-50
361LXB-50

361LSC-65
361XC-65

361LSC-99
361LXC-99

361LSC-160
361LXC-160

电动执行机构技术参数



型号

额定输出力N

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08 361LXA-08

1000

800 800

0.25

4.2 4.2





202

361LSA-20 361LXA-20

2000

2000 2000

0.50

2.1 2.1

电源:AC220V 50HZ
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线) 输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP65
隔爆标志:Exd ll BT4
带手柄

204

361LSB-30 361LXB-30

4500

3000 3000

0.50

3.5 3.5

208

361LSB-50 361LXB-50

8000

5000 5000

1.00

1.7 1.7

312

361130-65

12000

6500

0.60

2.8

320

361LSC-99

20000

10000

1.0

2.0





注:其它可选电动执行机构:扬州西门子、英国罗托克等



公称通径

20

25

40

50

65

80

100

150

200

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78













PSL204











4.31

2.76

1.76

1.04

0.69

0.44







PSL208

















1.86

1.23

0.78

0.50

0.35

0.20

PSL320























1.26

0.87

0.49

配361L

361LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78













3611SB-50











4.79

3.06

1.96

1.16

0.76

0.49







3611SC-65

















1.51

0.99

0.64

0.41

0.28



3611SC-99























0.63

0.44

0.25

1、电动单座阀允许压差
注:实际配置需根据工艺参数确定。如果大工作压差超出上表范围,请与我公司联系

单位:mm



公通通径

20

25

40

50

65

80

100

150

200

250

300

L

PN16

187

184

222

254

276

298

352

451

600

673

737

PN40

194

197

235

267

292

317

368

473

600

708

775

PN64

206

210

251

286

311

337

394

508

650

752

819

H1(PN16)

52.5

57.5

72.5

80

90

97.5

107.5

140

167.5

202.5

230

配PSL

H

普通型

738

750

765

767

845

857

875

1025

1045

1252

1545

散热片型

888

900

935

937

1025

1037

1055

1255

1280

1532

1825

D

176

225

重量KG(PN16)

14

16

25

28

40

50

65

150

250

380

550

配361L

H

普通型

500

512

652

660

770

780

790

1080

1125

1250

1265

散热片型

650

662

822

822

950

960

970

1310

1360

1530

1545

D

225

310

重量KG(PN16)

20

22

30

35

50

60

75

180

280

420

580

订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性)
3、阀作用形式(-关式或电-开式)
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氧气、氯气、氢气);
8、使用不锈钢连接件;
三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关
四、当使用的场合非常重要或管路比较复杂。

上欧阀门售后服务承诺



对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站www.cnzlfm.com
