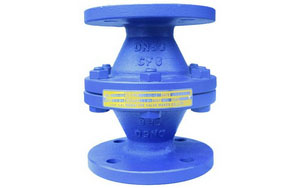

管道阻火器

简要描述:管道阻火器,阻爆燃型管道阻火器又名GZW-1管道阻火器,是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,最终使火焰流猝灭,从而达到阻火目的。

  • 产品型号:GZW-1
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2579

详细介绍

管道阻火器,阻爆燃型管道阻火器又名GZW-1管道阻火器,是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时,是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后,被有规则的阻火元件切割成许多细小的火焰流,由于传热的作用和器壁效应,进入的气体被冷却,使冷却的气体达不到着火温度,没有着火温度就不能形成燃烧,最终使火焰流猝灭,从而达到阻火目的。

主要用途
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
主要性能
1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

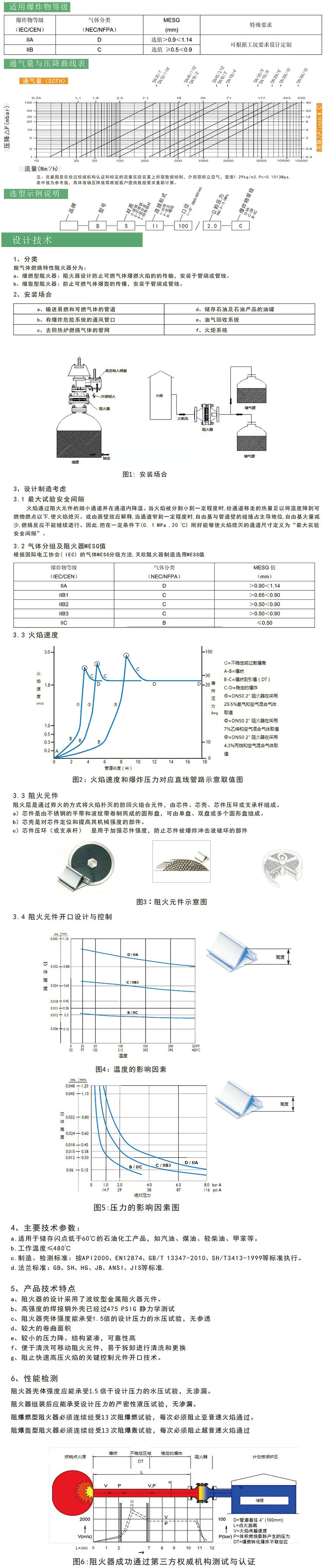

管道阻火器,阻爆燃型管道阻火器参数尺寸图:

阀体材料 碳钢WCB、不锈钢304、316、
阻火芯件材料 不锈钢防爆阻火波纹板
密封件材料 耐油石棉橡胶、四氟PTFE
环境温度 ℃ ≤480
公称压力(MPa) 0.6~5.0
防爆级别 BS5501:ⅡA、ⅡB、ⅡC

主要外形尺寸

型号 重量
( Kg/台)
PN
(MPa)
外形尺寸(mm) 螺栓
K D DL L 数量 螺纹
GZW-20 DN20 1.6 75 105 195 200 4 M12
GZW-25 DN25 85 115 195 200 4 M12
GZW-40 DN40 110 150 245 240 4 M16
GZW-50 DN50 125 165 245 240 4 M16
GZW-80 DN80 160 200 280 250 8 M16
GZW-100 DN100 180 220 335 260 8 M16
GZW-150 DN150 240 285 460 360 8 M20
GZW-200 DN200 295 340 520 420 12 M20
GZW-250 DN250 355 405 580 430 12 M24
GZW-300 DN300 410 460 705 450 12 M24
GZW-600 DN600 770 840 1120 580 20 M33

保养与维修

为了确保阻火器的性能达到安全使用目的,对阻火器应定期检查、保养。
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
