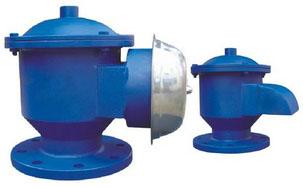

阻火呼吸阀

简要描述:ZFQ-II阻火呼吸阀,全天候阻火呼吸阀,集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。

  • 产品型号:ZFQ-II,GFQ-Ⅱ
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1887

详细介绍

ZFQ-II阻火呼吸阀,全天候阻火呼吸阀,集阻火器与呼吸阀为一体,其新颖的结构为国内首创。它是石化储罐必备的新型安全设备,其最大优点是阻火呼吸性能好,重量轻,维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在 -35 ℃ -60 ℃的温度环境中正常工作。

阻火呼吸阀性能及特点:
壳体选用铸钢和铝合金,耐腐蚀性好;
波纹阻火层采用不锈钢材料,阻火性能好,耐腐蚀性能好;
结构简单,易检修,安全方便;

维护与保养:
为了呼吸阀使用安全,应在 3-6 个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。
定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。
在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。
新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。

阻火呼吸阀,全天候阻火呼吸阀主要技术参数和零部件材料:

A级正压

355Pa (36毫米水柱)

阀体材料

碳钢WCB、不锈钢304、316、铝合金

负压

295Pa (30毫米水柱)

正压阀盘材料

不锈钢304、316、铝合金

B级正压

980Pa (100毫米水柱)

负压阀盘材料

不锈钢304、316、四氟PTFE

负压

295Pa (30毫米水柱)

环境温度 ℃

-30~60

C级正压

1765Pa (180毫米水柱)

操作压力 Pa

-295~98000  -30mmH2O~+10000mmH2O

负压

295Pa (30毫米水柱)

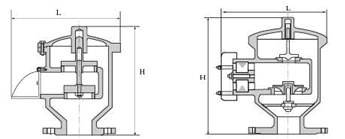

国标阻火呼吸阀,全天候阻火连接外形尺寸: GB、JB

规格 安装尺寸(mm)
D1 D L H M-h
DN50 ?110 140 160 255 4×12
DN100 ?170 205 235 480 4×16
DN150 ?225 260 295 547 8×16
DN200 ?280 315 355 658 8×16
DN250 ?335 370 420 705 12×16

美标阻火呼吸阀,全天候阻火呼吸阀连接尺寸:ANSI、API、ASME 可供JIS标准

规格 安装尺寸(mm)
D1 D L H M-h
2" 120.5 152 160 255 4×19
4" 190.5 229 265 290 8×19
6" 241.5 254 305 330 8×22
8" 298.5 343 355 350

8×22

10" 362 406 420 400 12×25
