GFQ-Ⅱ全天候呼吸阀

简要描述:全天候呼吸阀,石油储罐呼吸阀,甲醇储罐呼吸阀可选:(防爆型,阻火型)用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,阻火呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。

  • 产品型号:GFQ-Ⅱ
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1848

详细介绍

全天候呼吸阀,石油储罐呼吸阀,甲醇储罐呼吸阀可选:(防爆型,阻火型)用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,阻火呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。

性能及特点:
     新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好;
     阀盘采用四氟材料,耐低温,防冻性能好;
     结构简单,易检修,安全方便;
     新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

适用范围:
     新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。
全天候呼吸阀可与ZGB波纹阻火器配套使用。

全天候呼吸阀操作压力:
A型: +355Pa(+36mmH2O)、-295Pa(-30mmH20)
B型: +980Pa(+100mmH2O)、-295Pa(-30mmH2O)
C型: +1750Pa(180mmH2O)、-295Pa(-30mmH2O)
特殊压力,根据用户指定。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB5908-86等标准进行制造和验收;或用户指定标准。 全天候呼吸阀适用范围:
新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

全天候呼吸阀零部件材料:

阀体材料 WCB、304、316、铝合金
正压阀盘材料 304、316、铝合金
负压阀盘材料 304、316、四氟PTFE
环境温度 ℃ -30~60

全天候呼吸阀主要技术参数:

等级 操作压力
A级 +355Pa (36毫米水柱)
-295Pa (30毫米水柱)
B级 +980Pa (100毫米水柱)
-295Pa (30毫米水柱)
C级 1765Pa(180毫米水柱)
-295Pa (30毫米水柱)

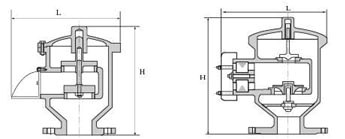

 全天候呼吸阀,石油储罐呼吸阀,甲醇储罐呼吸阀尺寸图:



公称通径 (mm) 安装尺寸(mm)
D K L H n×φ
DN25 115 85 160 165 4×14
DN32 135 100 180 185 4×18
DN40 145 110 190 190 4×18
DN50 160 125 220 220 4×18
DN80 195 160 270 260 8×18
DN100 215 180 310 280 8×18
DN150 280 240 380 330 8×22
DN200 335 295 450 380 12×22
DN250 395 350 520 420 12×22
DN400 565 515 670 520 16×26
