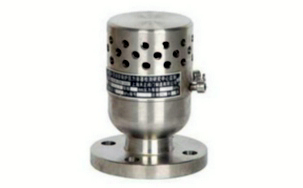

真空破坏阀

简要描述:真空破坏阀,真空破除阀(器)功能可安装容器罐的顶部或者管道上方,真空破坏阀安装在水轮机顶盖上(上、下游侧各一个)当水轮机导叶突然关闭时,水轮机室内形成真空,造成负水锤(水流倒灌进转轮室),容易鼓破水轮机顶盖跑水或者较轻机组造成抬机损坏设备。当有真空时,大气压克服真空破坏阀内弹簧的力,将真空破坏阀阀体打开,进行补气破坏真空。当真空被破坏与大气压相同后,在弹簧的作用下自动关闭,完成一次破坏真空动作。

  • 产品型号:ZKS
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2735

详细介绍

真空破坏阀,真空破除阀(器)功能可安装容器罐的顶部或者管道上方,真空破坏阀安装在水轮机顶盖上(上、下游侧各一个)当水轮机导叶突然关闭时,水轮机室内形成真空,造成负水锤(水流倒灌进转轮室),容易鼓破水轮机顶盖跑水或者较轻机组造成抬机损坏设备。当有真空时,大气压克服真空破坏阀内弹簧的力,将真空破坏阀阀体打开,进行补气破坏真空。当真空被破坏与大气压相同后,在弹簧的作用下自动关闭,完成一次破坏真空动作。

真空破坏阀原理:经常用到的补气部件,主要用于主轴中心孔补气和转轮上腔的补气。真空破坏阀应用主轴中心孔补气。当导水机构由于紧急事故关闭时,由于水流的惯性和转轮的水泵作用,转
轮室会产生较高真空,引起尾水反冲,产生很大的冲击力或出现抬机现象,真空破坏阀在此时补入空气,破坏真空,减少有害的冲击力或抬机现象,对机组起到很好的保护作用。
在正常工况,也通过主轴中心孔对转轮进行补气,保证转轮的正常运转。设计原理真空破坏阀是单向补气阀,依靠压缩弹簧预紧来关闭阀门,并辅以橡胶密封条进行密封。当内腔达到一定真空度,产生真空负压力,推动阀门逐渐打开进行补气(弹簧作用力在真空为
5-10KPa时即能打开,当真空值超过20-30KPa时阀门全开)。阀门的恢复依靠弹簧推力。当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时,由于管道内真空作用下,安装在阀瓣上面的弹簧开始工作,阀瓣垂直得往下打开,此时外面的大气进入容器中,破坏真空 。当容器的压力达到+0.5Kg时,阀瓣被气压顶上去,形成密封。

 真空破坏阀特点:

1)、真空破坏阀作用于水轮机的后端,当真空度达到本阀的设定值范围 时,阀门开始开启,向管内补气。

2)、本阀阀门采用不锈钢纤焊技术,以保证良好密封效果。

3)、出厂时,按阀门开始开启真空度调整好,(特殊要求时请注明。)

1、护罩      2、螺母    3、挡块     4、轴     5、紧定螺钉  6、阀座   7、螺母

真空破坏阀应用特效
用作蒸汽换热设备及消防管道水系统保护,停汽后,由于设备内蒸汽冷凝,在设备内形成真空,或水在设备内形成回流时易对设备及系统中某些元件造成损坏,该阀在设备内真空达到-0.001mpa(可调节)数值时,自动打开,导入空气,消除设备内真空,从而对设备和系统起到保护作用,在设备正常工作时,它关闭严密,不允许有流体泄漏,也可将真空控制在一定范围,当真空压力上升至某一数值时会自动打开导入空气,真空下降至某一数值时会自动关闭导气口使真空控制在一定的范围。。。
技术参考:
  1:最大工作压力:2.5MPa
  2:最小密封压力:0.00Mpa
  3:工作温度: 0-200℃
  4:工作介质:蒸汽或水 空气./ 水与乙二醇的混合液(乙二醇的浓度不超过50%)
5: 连接方式:螺纹 / 法兰

安装说明:
1: 真空破坏阀进气口应向下
 2:真空破坏阀应安装于设备的最顶部,大型的应装在高出出水口最高溢流水位150mm以上
3:设有排气阀时,应装在排气阀的下侧

4:有冻结时,其进水管的最低位置宜设置放空泄水阀
5:出厂前都已经过调试,各部位 弹簧 螺丝 拉杆请勿拧动
