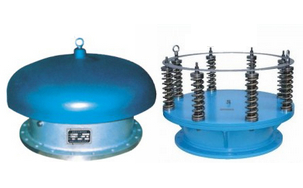

呼吸人孔

简要描述:在阻火呼吸阀正常工作情况下,呼吸人孔,(阻火)紧急放空人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。

  • 产品型号:HX-PK,HXRK,ZHXRK,TEFV-2380
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1078

详细介绍

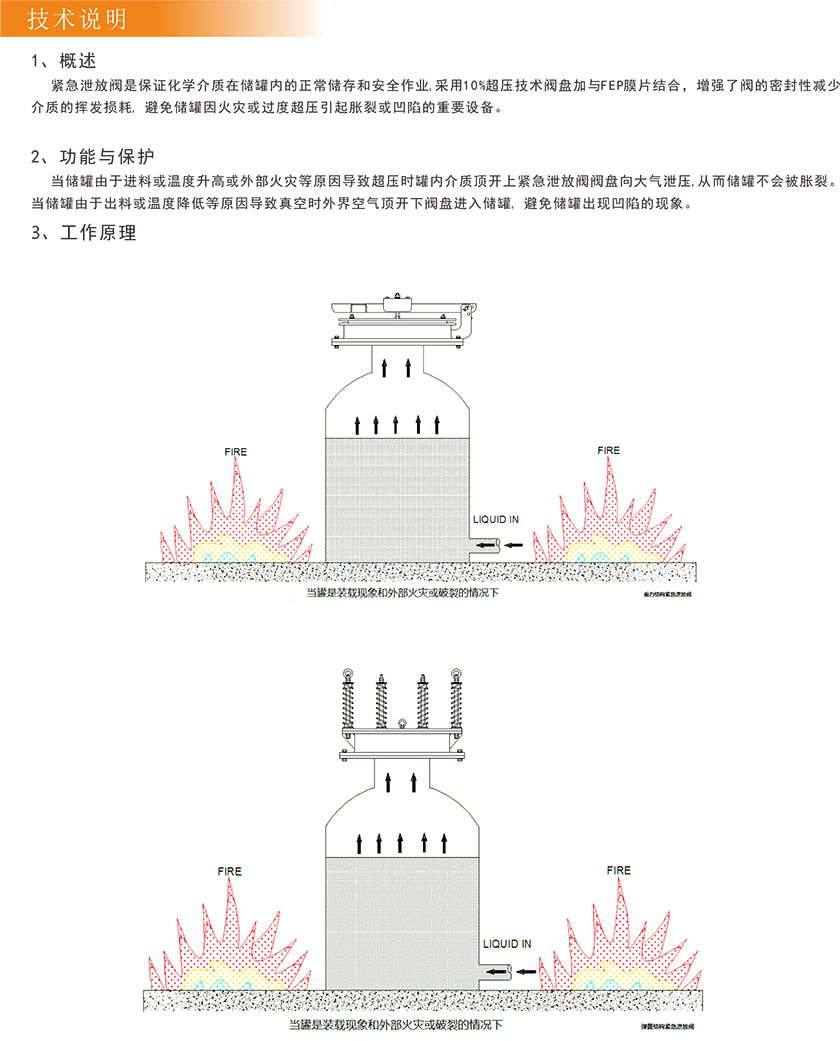

呼吸人孔,(阻火)紧急放空人孔,紧急泄压人孔工作原理:

在阻火呼吸阀正常工作情况下,呼吸人孔,(阻火)紧急放空人孔基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外原因造成储罐急剧超压时,呼吸人孔的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。


呼吸人孔,(阻火)紧急放空人孔,紧急泄压人孔介绍:
阻火呼吸人孔是安装在石油、化工等物料储罐上的安全应急通风装置,通常与阻火呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生的事故;又能起到安全阻火作用。
是目前国内保护储罐安全的理想装置,产品填补了国内空白。 产品采用全天候密封结构,以配重来调节吸入阀瓣和泄压盖的开闭,以不锈钢波纹带为阻火层,来阻止火焰的通过,并设双抽屉口,为清洗更换阻火层提供了方便,缩短了时间。总之,该产品具有定压排放、定压吸入、工闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。

呼吸人孔,(阻火)紧急放空人孔,紧急泄压人孔主要技术参数:

1、操作压力 正压:+1765Pa(180mmH20)负压:一392Pa(一40mmH20)
2、阻火等级:BS 5501:IIA级标准化 3、使用温度:+60℃~一30℃
4、适用范围:特别适用于贮存物料以氮气封顶的拱顶常压罐。

呼吸人孔,(阻火)紧急放空人孔,紧急泄压人孔尺寸表:



DN

450

500

600

700

750

L

370

380

480

540

600

H

658

708

808

908

955

订货须知:
Order Construction:
 订货时请注明产品尺寸、操作压力及材质。
 Please give clear indication of Dimension,opressure and material.
 当需要其他标准法兰、材质或操作压力时请在订货时注明。
 Please give indication of flange,material and operating pressure if you need other standard.

设备材质:
Materials of construction:



NO

1

2

3

4

5

构件
Component

壳体
Body

阀杆
Stem Guide

阀盘
Pres. Disk

阀座
Pres. Seat

阀套
Coating

材质
Material

不锈钢Steel
铝合金Alum.
碳 钢Casting

304
316
316L
PTFE

304
316

316L
PTFE

304
316
316L
PTFE

304
316
316L
PTFE

注:连接标准:HG、GB、ANSI、JIS、DIN等等。

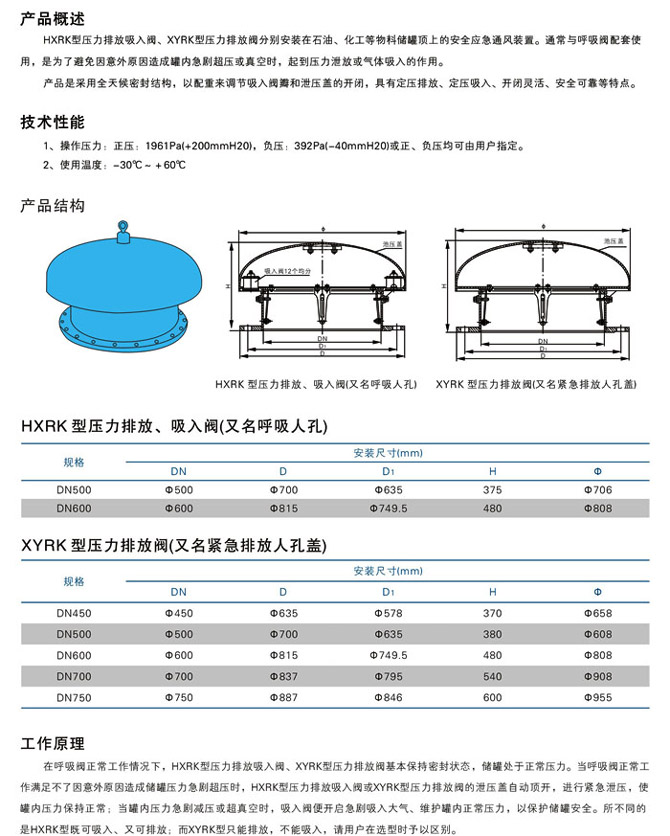

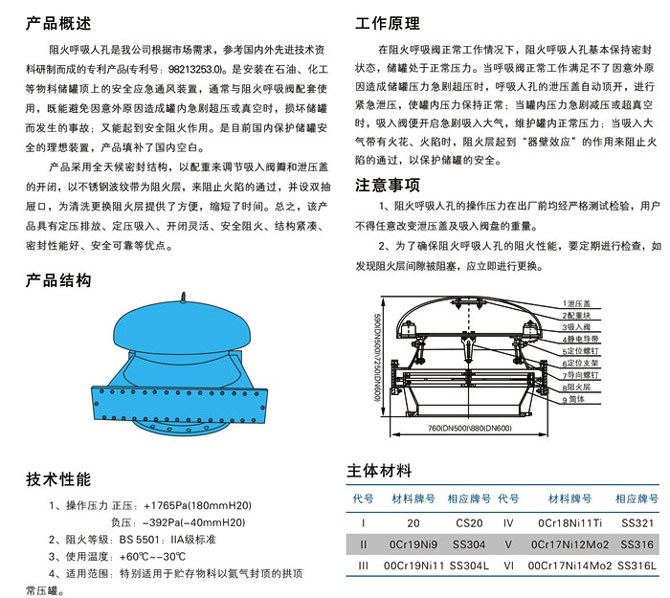

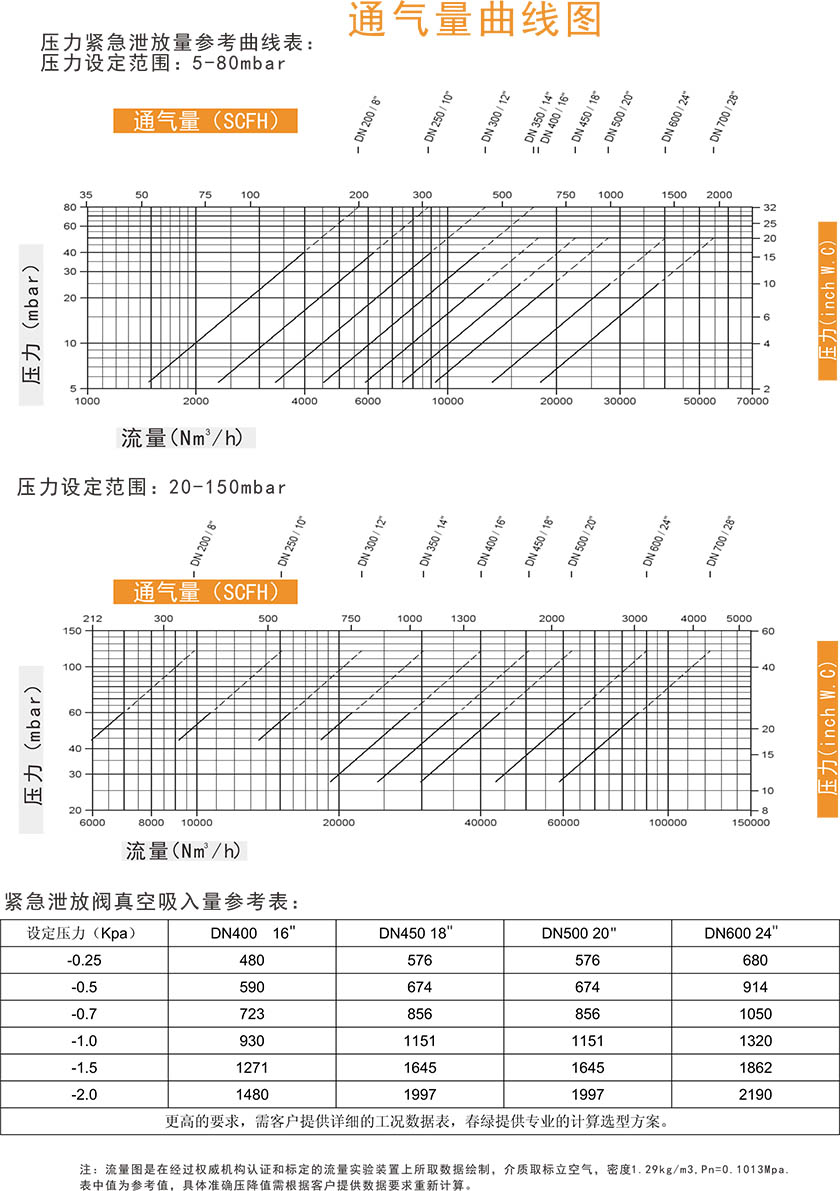

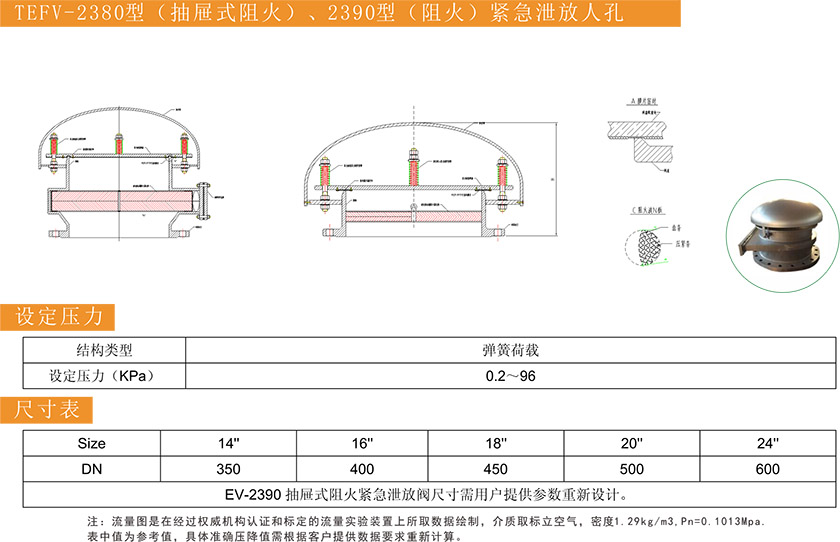

呼吸人孔资料图纸
