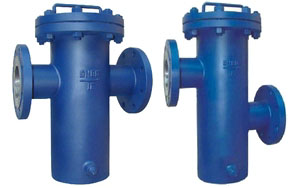

篮式过滤器

简要描述:篮式过滤器,SRB篮式过滤器是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

  • 产品型号:SRB
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2003

详细介绍

篮式过滤器,SRB篮式过滤器是除去液体中少量固体颗粒的小型设备,主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而洁净的流体通过滤蓝、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

产品特点

1、过滤精度高,可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂,容易安装、拆卸和维护。
3、设备易损件少,无耗材,运行维护费用低,操作管理简单。
4、稳定生产工艺流程,保护仪器仪表和机械设备,维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成。

零部件材料

壳体材质 铸铁、碳钢 不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃) -30~+380 -80~+450
公称压力(MPa) 0.6~6.4 (150Lb~300Lb)
过滤精度(目/in) 10-300
连接方式 法兰、对焊

主要外形尺寸(直通蓝式)

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L H1 H2 H(拆卸滤网距离)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

主要外形尺寸(高低蓝式)

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L H1 H2 H3 H(拆卸滤网距离)
25 76 220 110 70 280 520 R1/2" 15
32 76 220 110 70 285 525 19
40 114 280 120 100 340 630 24
50 114 280 120 100 340 630 29
65 140 330 160 110 400 750 40
80 168 340 180 140 460 860 55
100 219 420 220 170 550 1040 R3/4" 103
150 273 500 310 220 720 1375 181
200 325 560 390 280 900 2005 303
250 426 660 480 320 1070 2320 439
300 478 750 640 400 1360 2870 625

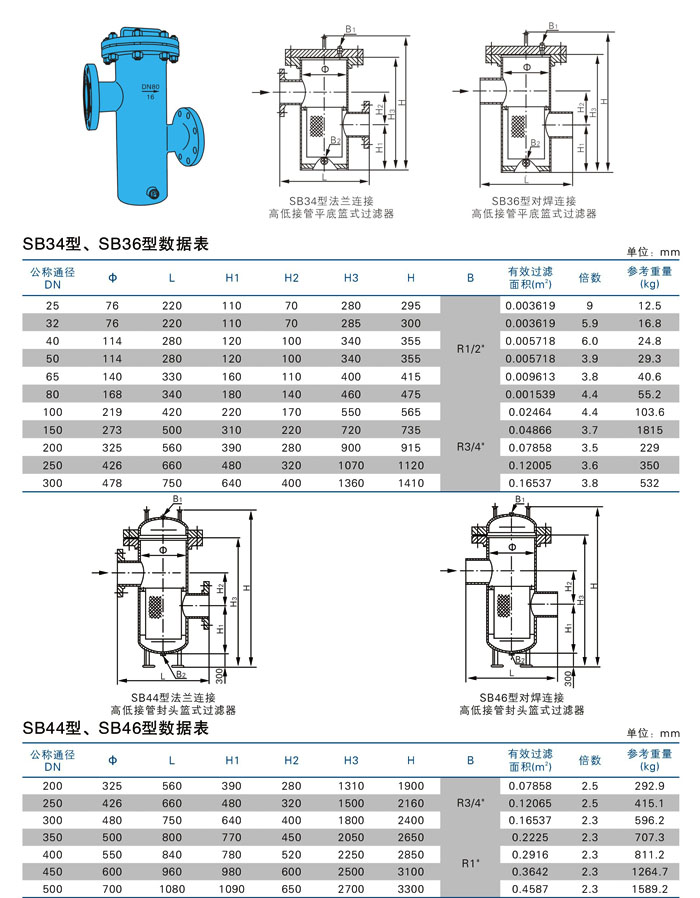

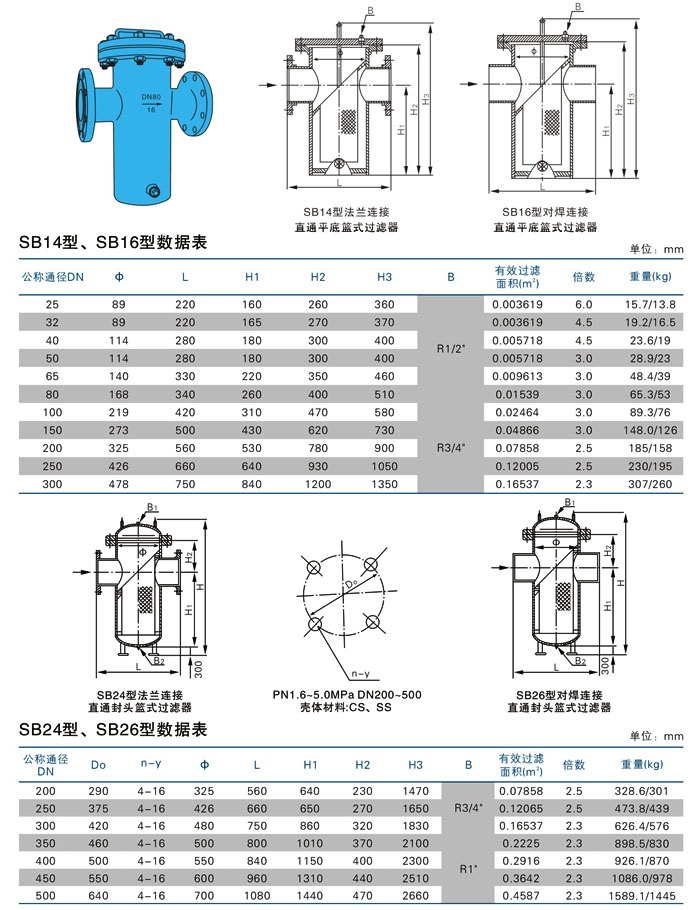

篮式过滤器,SRB篮式过滤器尺寸结构图:

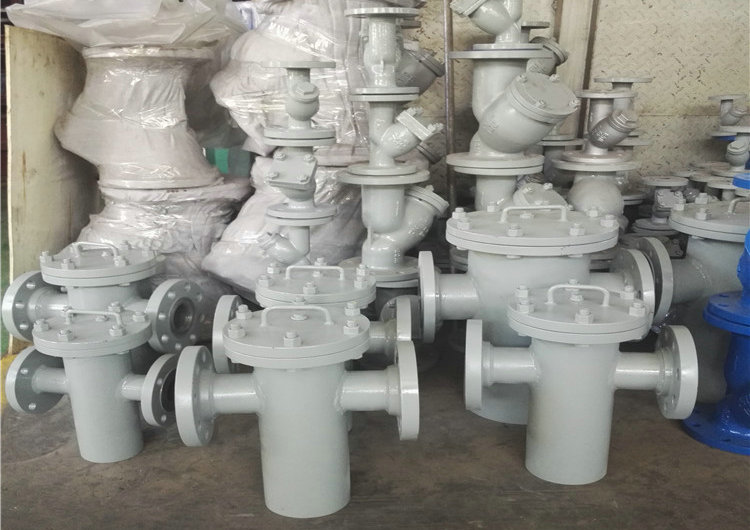

实物图
