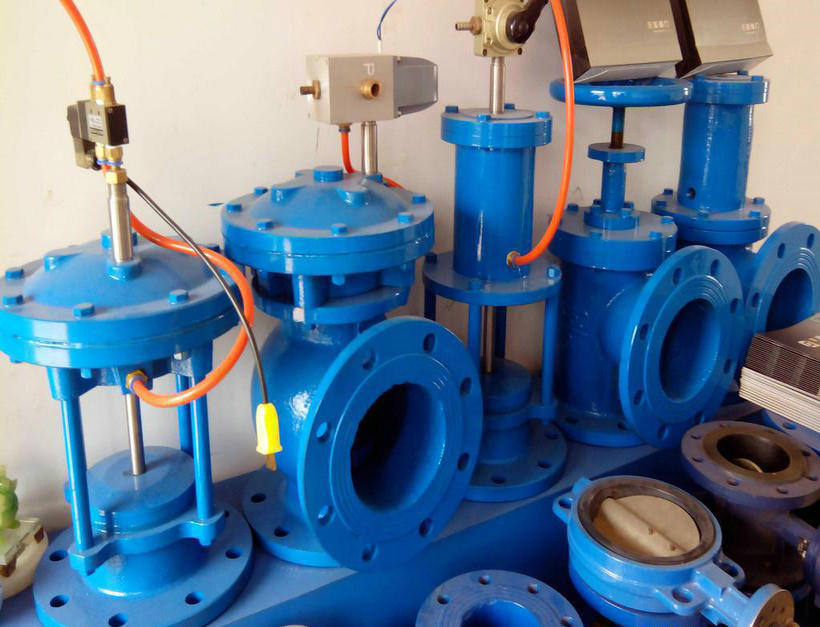

液动池底排泥阀,H724X液动池底排泥阀由液压缸和阀体组成。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动,并带动阀板升降,使阀开启或关闭达到流体通断。液动池底排泥阀,用于自来水公司或其他公司的各类水池池底,排除池内泥沙及污水。该阀由阀体,液压缸、活塞、阀杆、阀瓣组成,液压缸是驱动装置。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须配用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点,寿命可达五年以上。
注:驱动液可选用气或清水。液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。
液动池底排泥阀,H724液动池底排泥阀性能及特点:
1、液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。
2、用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。
液动池底排泥阀,H724液动池底排泥阀主要技术参数:
工作压力:1.0-1.6Mpa
介质:水
液压缸工作压力:0.3-1.0Mpa
液压缸工作液:气、水、油
液动池底排泥阀,H724液动池底排泥阀主要部件材料:
阀体:HT200
液压缸:HT200、304不锈钢
缸盖:HT200
闸板:HT200
阀杆:不锈钢
密封皮碗:耐磨NBR
结构原理
H742X液动池底排泥阀由阀体,液压缸,活塞,阀杆,阀瓣组成。液压缸是液体工具,液体作为动力,活塞,阀杆作为开关。开启只需要一分钟可以打开阀板,此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强,开关灵活,检修方便,使用寿命长等特点,寿命可长达五年以上,保用期十八个月。
标准规范
设计与制造标准:GB12235-89
法兰连接标准:GB/T17241.6-98
试验和检验标准:GB13927-92
阀门材料标准:GB12226-89
阀体部分 | 型号 | H742X-10 | H742X-16 | |
公称压力(MPa) | 1.0 | 1.6 | ||
试验 压力 |
密封(MPa) | 1.1 | 1.76 | |
强度(MPa) | 1.5 | 2.4 | ||
适用介质 | 水 | |||
温度(°C) | <80 | |||
驱动部分 |
驱动介质 | 水(使用压缩空气,订货注明) | ||
驱动压力(MPa) | 0.3—1.0 | |||
介质温度(°C) | <50 | |||
控制部分 (另配) |
控制器输入电压(V) | AC220 | ||
电磁阀线圈电压(V) | AC220 | |||
电磁阀线圈功力(W) | 10—15 |
零部件材料
零件名称 | 阀座 | 阀瓣 | 阀杆 | 缸体 | 活塞板 | 活塞皮碗 |
材料牌号 | HT200 | HT200 | 不锈钢 | HT200 | HT200 | 耐磨丁晴橡胶 |
主要外形尺寸
公称通径 | D | D1 | H | H1 | Z-φd | 进液管连接 |
100 | 215 | 180 | 450 | 110 | 8-18 | 1/2” |
150 | 280 | 240 | 490 | 110 | 8-23 | 1/2” |
200 | 335 | 295 | 530 | 110 | 8-23 | 1/2” |
250 | 390 | 350 | 570 | 110 | 12-23 | 1/2” |
300 | 440 | 400 | 610 | 140 | 12-23 | 3/4” |
400 | 565 | 515 | 710 | 140 | 16-25 | 1” |
500 | 670 | 620 | 810 | 160 | 20-25 | 1” |

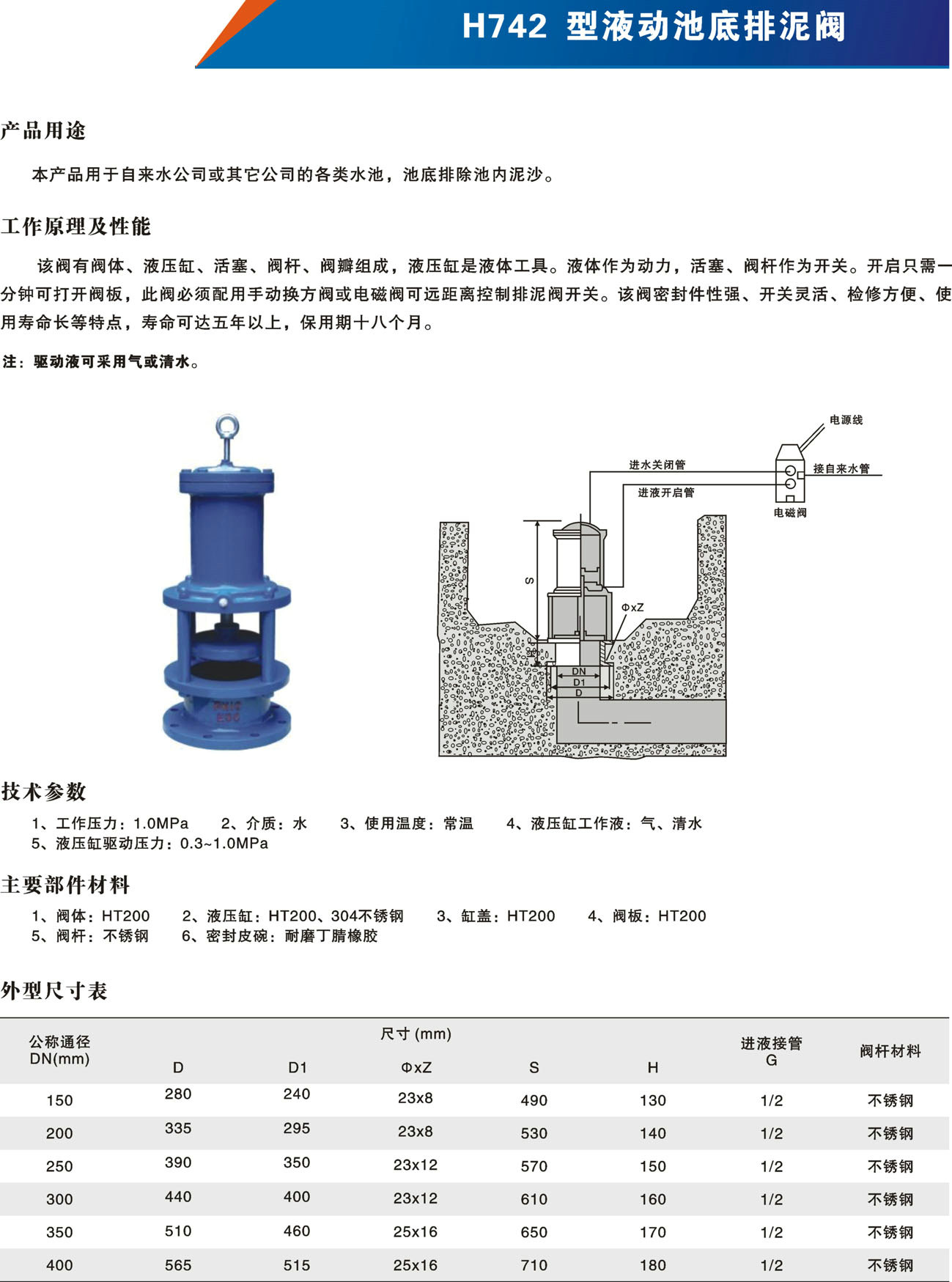

液动池底排泥阀,H724液动池底排泥阀尺寸结构图:
