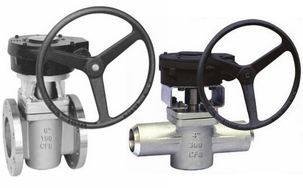

美标卡套式软密封旋塞阀

简要描述：美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀该旋塞阀由阀体、阀盖、卡套、塞子、及其他零部件组成,通过旋转带孔塞子,使塞子孔与阀体孔对齐或错开,用以控制管金属等管路。

产品咨询联系我们

产品分类

相关新闻

详细介绍

作原理及应用范围：

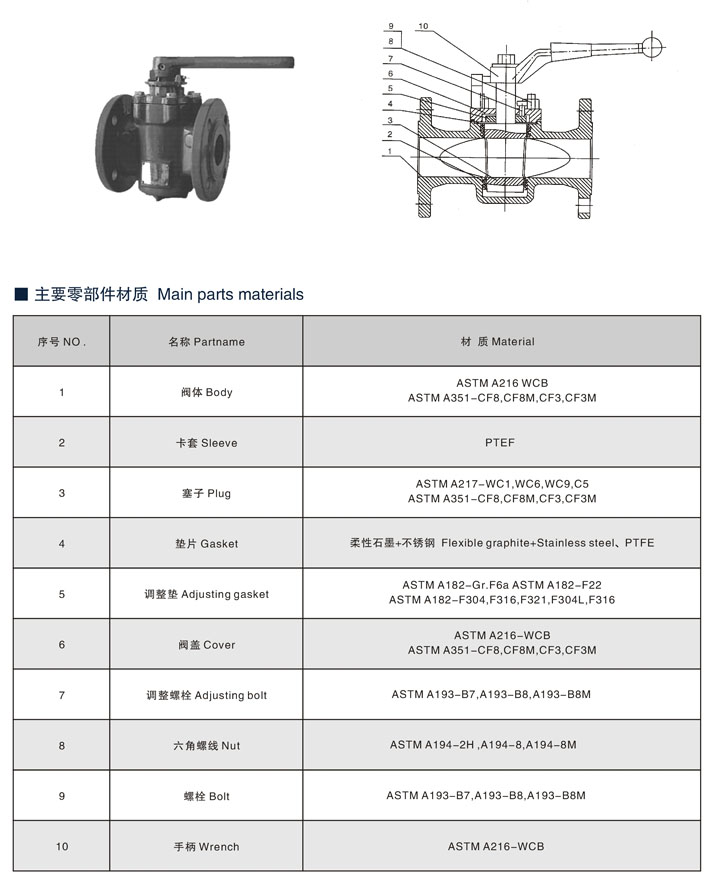

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀该旋塞阀由阀体、阀盖、卡套、塞子、及其他零部件组成,通过旋转带孔塞子,使塞子孔与阀体孔对齐或错开,用以控制管金属等管路。

应用范围：适用于公称压力级class150lb-900lb，工作温度-29-180℃的食品、石油、化工、制药、化肥、电力、贵金属等管路

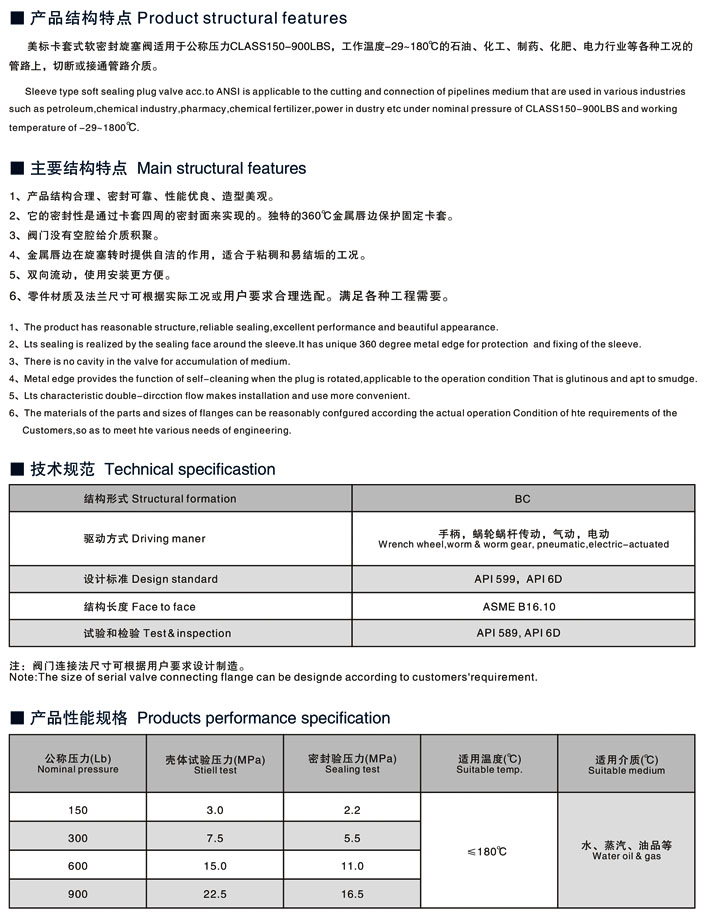

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀主要结构特点：

1.产品结构精巧、密封可靠、密封寿命长、性能优越、造型符合工艺美学。

2.通过软性卡套与金属塞子过盈配合保证密封、可调节性强。

3.阀门可全方位安装，不受安装方向的控制；阀门体积小，对安装空间没有特殊要求。

4.阀门可用于双向流，容易制造成多通形式，便于控制管道介质流向。

5.卡套与阀体之间有独特的360°金属唇边，能够有效保护和固定卡套，使之不会随着塞子转动，并能够卡套与阀体接触面密封更可靠稳定。

6.塞子转动时会刮搽密封面，提供自清洁功能，适合于粘稠和易结垢介质。

7.阀门没有内部空腔给介质积聚。

8.阀门易于制造成防火防静电结构.

技术规范：

设计标准按照API599、API6D

结构长度按照ANSI B16.10

法兰连接按照ANSI B16.5

检验试验按照API598、API6D

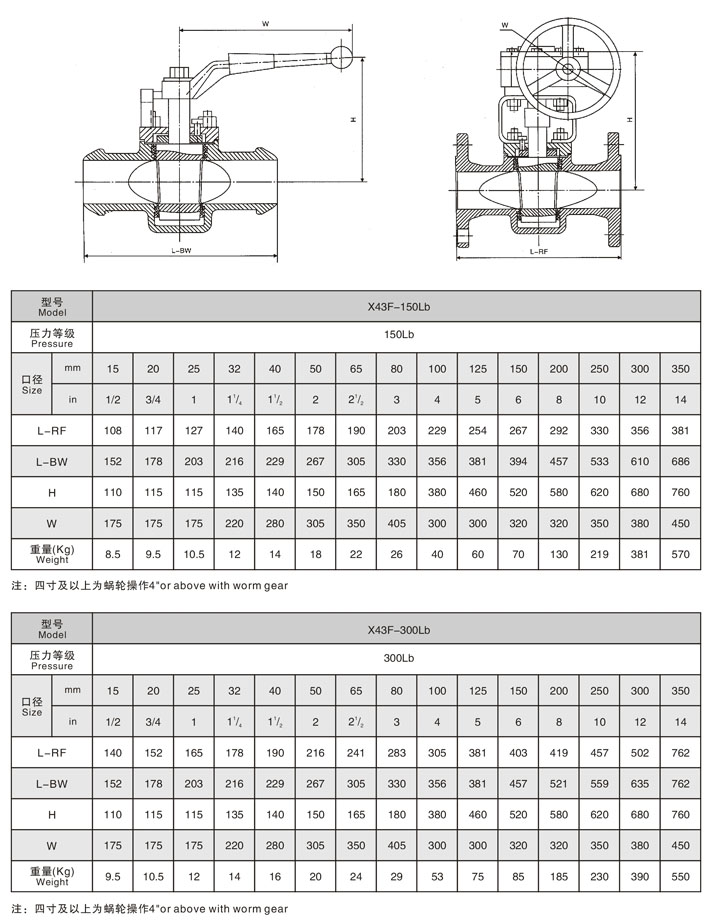

美标卡套式软密封旋塞阀,X43F,X61F美标承插焊卡套旋塞阀参数尺寸图:
