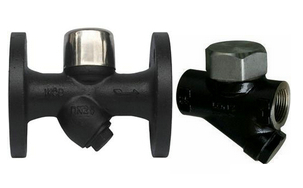

圆盘式蒸汽疏水阀

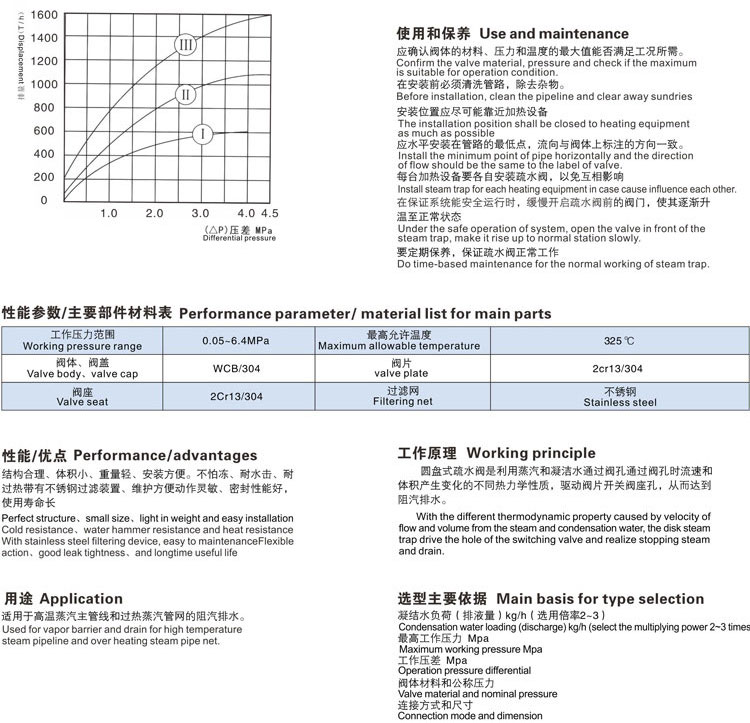

简要描述:圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

  • 产品型号:CS19H,CS49H
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:3127

详细介绍

圆盘式蒸汽疏水阀,Y型蒸汽疏水阀,北京式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。
热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。

圆盘式蒸汽疏水阀_(Y型,北京式)蒸汽疏水阀主要零部件

序号 名称 材料
1 阀体 WCB、A105、SS304
2 密封垫片 H62
3 阀盖 Q235、WCB、SS304
4 阀冒 Q235、WCB、SS304
5 标牌 SS304
6 螺钉 SS304
7 阀片 SS304
8 滤网 SS304
9 尾螺 2Cr13
10 密封垫片 H62

主要外形尺寸

型号 口径DN L H h W
CS49H-16C
CS49H-25C
CS49H-40C
15 150 95 36 59
20 150 100 40 59
25 160 108 42 59
32 200 115 50 73
40 230 115 50 73
50 230 127 52 73
65 250 173 80 73
80 280 203 100 97
100 310 218 110 97
125 310 218 110 97
150 350 254 110 107

主要外形尺寸

型号 口径DN L H h W
CS49H-64C 15 210 110 25 108
20 210 110 25 108
25 210 110 25 108
32 270 145 34 124
40 270 145 34 124
50 270 145 34 124

主要外形尺寸

型号 口径DN L H h W
CS19H-16C
CS19H-25C
CS19H-40C
CS19H-64C
15 75 95 36 59
20 85 100 40 59
25 95 108 42 59
32 115 115 50 73
40 115 115 50 73
50 170 127 87 73

主要外形尺寸

型号 口径DN L H h W
CS69H-16C
CS69H-25C
CS69H-40C
CS69H-64C
15 130 110 25 108
20 130 110 25 108
25 130 110 25 108
32 140 145 34 124
40 140 145 34 124
50 140 145 34 124

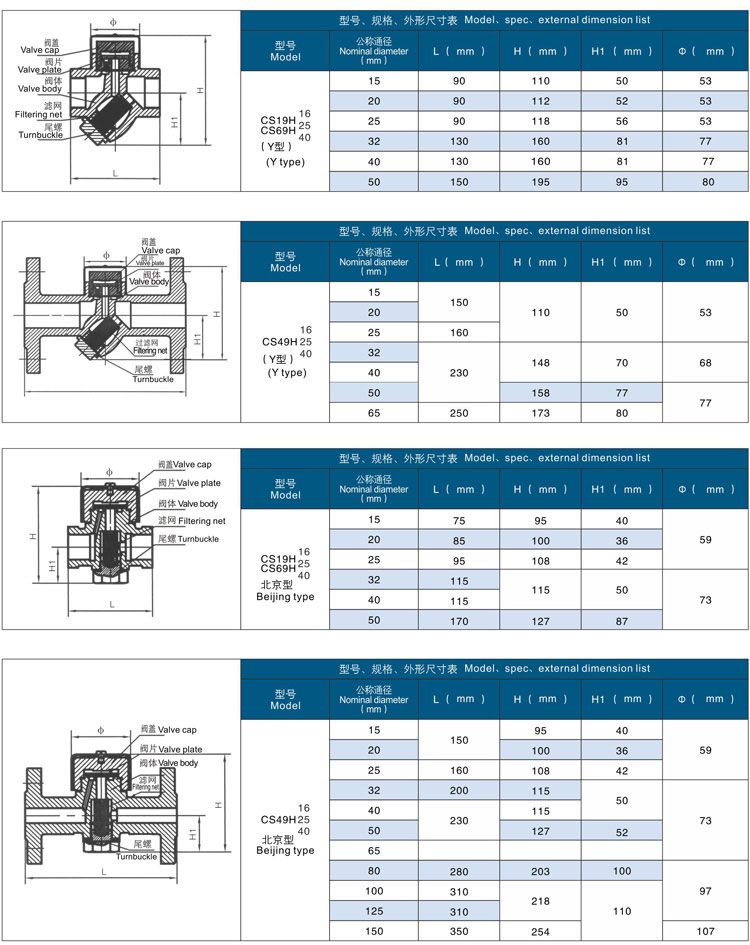

圆盘式蒸汽疏水阀_(热动力,Y型,北京式)蒸汽疏水阀尺寸图:
