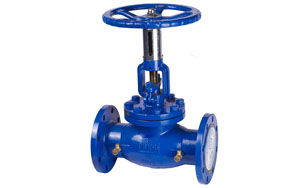

手动调节阀

简要描述:手动调节阀,手动流量调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上,通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小,从而实现调节流量的目的。手动调节阀手轮下面一点有阀门开度指示,根据阀门开度指示知道阀门的开量大小。适合介质温度:170℃≤425℃。

  • 产品型号:TJ40H
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2600

详细介绍

手动调节阀,手动流量调节阀由阀体、阀座、阀瓣、阀杆、阀盖等零件组成。它安装在油、水等管路上,通过转动圆筒形阀瓣来改变阀瓣与阀座所形成的窗口面积的大小,从而实现调节流量的目的。手动调节阀手轮下面一点有阀门开度指示,根据阀门开度指示知道阀门的开量大小。适合介质温度:170℃≤425℃。

手动调节阀是一种特殊的阀门,具有良好的流量特性,能够合理分配流量,实现流量定量,可以有效的解决供热(空调)系统中存在的室温冷热不均问题。由于该阀上设有开始度指示,开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内,从而客服了”大流量 小温差“的不合理现象。该产品是供热系统中理想产品,欢迎选购。

手动流量调节阀性能参数

型号 PN 工作压力/MPa 适用温度/℃ 适用介质 传动方式
T40H-10 10 1.0 -29~350 水、蒸汽 手动、齿轮传动、电动
T40H-16 16 1.6
T40H-25 25 2.5

零部件材料

型号 材料
阀体、阀盖、填料压盖、手轮 阀杆、阀瓣密封圈 指示盘、阀杆螺母、螺母套
T40H-10 灰铸铁、(铸钢) 不锈钢 黄铜
T40H-16
T40H-25

手动流量调节阀主要外形尺寸

DN L H H1 D0
15 130 150 160 80
20 150 160 170 180
25 160 182 197 80
32 180 192 207 90
40 200 250 270 100
50 230 264 284 120
65 290 380 410 200
80 310 413 448 200
100 350 446 506 240
125 400 540 595 240
150 480 623 688 360
200 495 687 762 400
250 622 782 867 500
300 698 914 1009 500
350 787 968 1073 680
400 914 1037 1152 680
500 978 1440 1440
600 1295 1790 1790

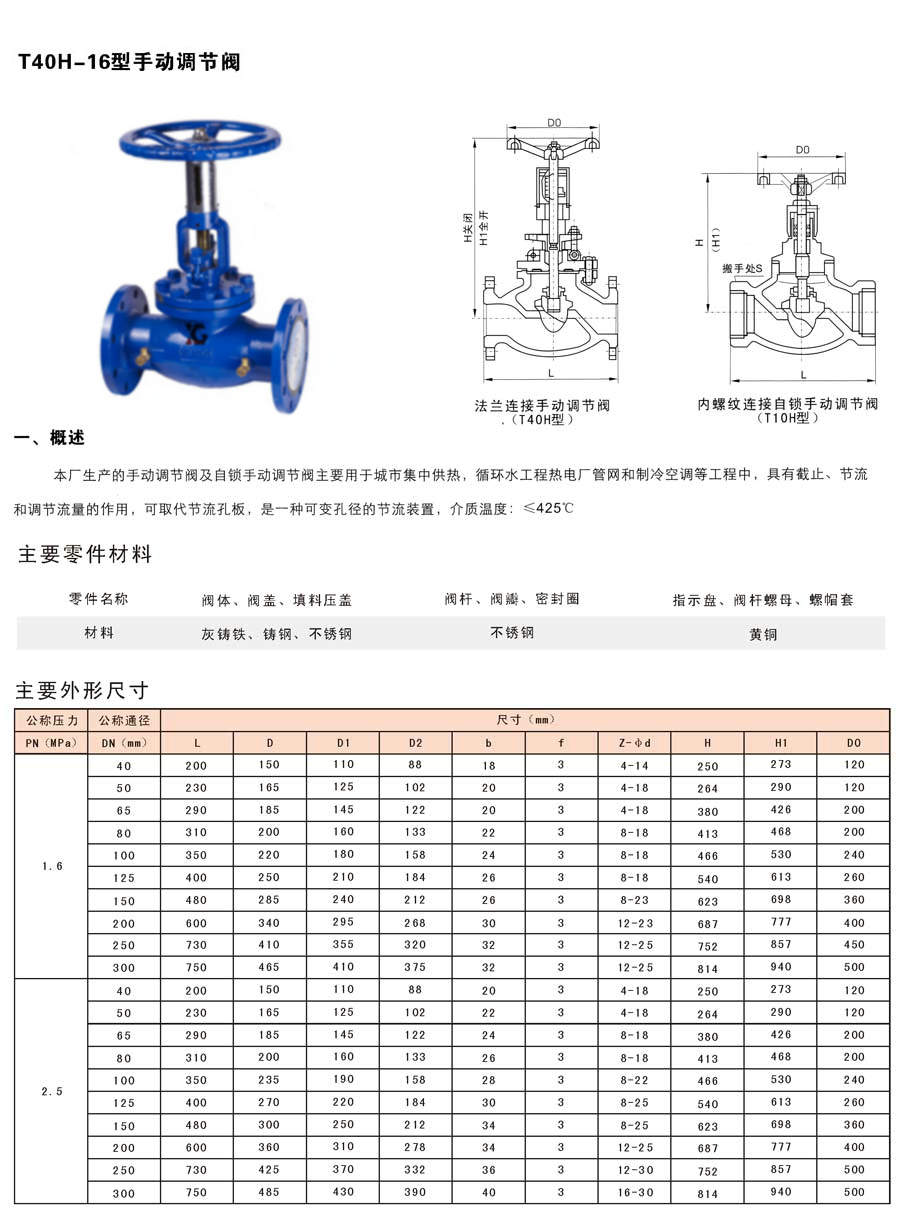

手动调节阀,手动流量调节阀参数尺寸图:
