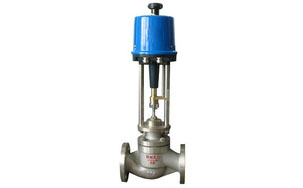

简要描述:电动套筒调节阀,ZAZME电动套筒调节阀直行程电动执行器有调节型(电子式)分为开关型和调节型二类。调节型执行器是以220V交流单相电源作为驱动电源,接受来自计算机、调节器或操作器的DC4~20mA(DC1~5V),DC0~10mA(DC0~5V)控制信号来运转的全电子式执行机构,内有控制单元,无需外配伺服放大器,开关型执行器按位置检测信号可分为电阻和电流两种,后者直接和伺服放大器连接后可组成调节型执行器。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
产品分类
相关新闻
Related Articles详细介绍
电动套筒调节阀,ZAZME电动套筒调节阀直行程电动执行器有调节型(电子式)分为开关型和调节型二类。调节型执行器是以220V交流单相电源作为驱动电源,接受来自计算机、调节器或操作器的DC4~20mA(DC1~5V),DC0~10mA(DC0~5V)控制信号来运转的全电子式执行机构,内有控制单元,无需外配伺服放大器,开关型执行器按位置检测信号可分为电阻和电流两种,后者直接和伺服放大器连接后可组成调节型执行器。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
电动执行器
一、 调节型执行器内有伺服系统(无需另配伺服放大器),只需输入DC4~20mA(DC1~5V)或DC0~10mA、(DC0~5V)信号和AC220V单相电源即可工作,连线极为简单方便。
二、 调节型执行器的关键部位——控制器,采用最先进的混合集成电路,用树脂密封浇铸,呈匣子状,防潮,防震,体积小,可靠性高。、
三、 阀位的反馈检测采用高性能的精密电位器,分辨率<0.4%。
四、 具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。
五、 用状态选择开关可以设定断信号时,阀位处于全开,全闭或自锁状态。
六、 用状态选择开关设定正,反动作。
七、 用状态选择开关可以设定输入信号为DC4~20mA(DC1~5V)或DC0~10mA(DC0~5V)。
八、 用电位器调整工作零点(起始)和行程满位(终点)灵敏度简单易行。
九、 当突然断电时,能确保阀位自锁
十、 采用齿轮传动,可靠性高,使用寿命长
十一、 采用智能限位时,较限位开关工作性能更加稳定可靠。
十二、 执行器具有过载保护、温度保护及压缩弹簧保证阀门严密关闭等三种保护功能。
三、 型号、规格
接线图
电动套筒调节阀本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
电动套筒调节阀产品特点
阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%。
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
电动套筒调节阀阀塞设有上、下方的均压孔,不平衡力小,阀稳定性好,套筒互换性强,使用压差大。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mA。DC或0~10mA.DC。
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。
电动套筒调节阀,ZAZME电动套筒调节阀主要技术参数
调节机构主要技术参数 | ||||||||||||||
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量系数(Kv) | 10 | / | 25 | 40 | 63 | 100 | 155 | / | 370 | 580 | 900 | 1300 | ||
公称压力(MPa) | 1.6;6.4 | |||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
额定行程时间S | 10 | 15.6 | 25 | 37.5 | 62.5 | |||||||||
流量特性 | 直线;等百分比 | |||||||||||||
介质温度(℃) | -20+200℃ (常温); -40~+450℃ (中温);-250~-60℃(低温) | |||||||||||||
阀体材质 | HT200、ZG270-500、ZG1Cr18Ni9Ti | |||||||||||||
法兰尺寸 | PN1.6MPA按JB77-59;PN6.4MPA按JB79-59 | |||||||||||||
法兰型式 | 法兰密封型式按77-59;其中PN1.6MPA为光滑式,PN6.4MPA为凹式 | |||||||||||||
配执行机构型号 | DKZ-120※ | DKZ-330※ | DKZ-440※ | SKZ-450※ SKZ-550 |
DZK-560※ | |||||||||
DKZ-220 | DKZ-230 | |||||||||||||
DKZ-320 | DKZ-430 | |||||||||||||
注: 1.※表求是标准配用型号。 | ||||||||||||||
2.可为用户提供ANSI、JPI、JIS等国外法兰标准的产品,其法兰距按用户工求确定。 |
电动执行机构主要技术参数 | ||||||
型号和规格 | 公称负载值(N) | 额定行程值 (mm) |
额定行程时间(S) | 位移速度 (MM/S) |
技术参数 | |
DKZ-100 | 400 | 6 | 12 | 0.5 | 电源:AC220V、50HZ 输入信号:DC0-10mA DC4-20mA 外壳防护等级:相当IP65 隔爆标志:d II BT4 |
|
DKZ-110 | 10 | 20 | ||||
DKZ-120 | 16 | 32 | ||||
DKZ-210 | 1000 | 10 | 6.25 | 1.6 | ||
DKZ-220 | 16 | 10 | ||||
DKZ-230 | 25 | 15.63 | ||||
DKZ-310 | 2500 | 10 | 6.25 | 1.6 | ||
DKZ-320 | 16 | 10 | ||||
DKZ-330 | 25 | 15.63 | ||||
DKZ-430 | 600 | 25 | 15.63 | 1.6 | ||
DKZ-440 | 40 | 25 | ||||
DKZ-450 | 60 | 37.5 | ||||
DKZ540 | 16000 | 40 | 25 | 1.6 | ||
DKZ550 | 60 | 37.5 | ||||
DKZ560 | 100 | 62.5 |
零件名称 | 材料 | 温度范围℃ | 备注 |
阀体上、下阀盖 | HT200 | -20~+200 | |
ZG270-500 | -40~+450 | ||
ZG1Cr18Ni9Ni | -250~+550 | ||
阀座、阀芯、阀杆 | 1Cr18Ni9Ti | -250+550 | |
密封垫 | 橡胶石棉板 | -20~+200 | |
不锈钢缠绕垫 | -40~+450 | ||
浸腊石棉板 | -250~-60 | ||
填料 | (F4) | -40~+200 | |
碳纤维 | -120~+350 | ||
柔性石墨 | -200~+600 | ||
螺栓、螺母 | 350CrMoA | -40~+460 | |
35、A3 | -40~+425 |
性能参数
项目 | 规定值 | |||
基本误差% | ±5.0 | |||
回差% | 3.0 | |||
死区% | 3.0 | |||
始 终 点 偏 差 % |
电开 | 始点 | ±2.5 | |
终点 | ±5.0 | |||
电关 | 始点 | ±5.0 | ||
终点 | ±2.5 | |||
额定行程偏差% | ±2.5 | |||
泄漏量1/h | 双座式 | 10-3*阀的额定容量 |
电动套筒调节阀,ZAZME电动套筒调节阀外形尺寸
ZAZM常、中温电动套筒调节阀外形尺寸 | ||||||||
公称通径PN |
推 力 N |
L | H | B | 重量KG | |||
公称压力Mpa | H1 | |||||||
1.6 | 常温型 | 中温型 | ||||||
25 | 400 | 185 | 205 | 110 | 608 | 758 | 460 | 14 |
1000 | 661 | 811 | ||||||
2500 | 686 | 836 | 52 | |||||
40 | 400 | 2200 | 235 | 131 | 648 | 803 | ||
1000 | 710 | 856 | ||||||
2500 | 726 | 881 | 63 | |||||
50 | 400 | 250 | 265 | 131 | 648 | 803 | ||
1000 | 710 | 856 | ||||||
2500 | 726 | 881 | 65 | |||||
65 | 6400 | 270 | 295 | 171 | 966 | 1126 | 530 | 131 |
80 | 300 | 320 | 189 | 991 | 1151 | 143 | ||
100 | 380 | 400 | 208 | 1036 | 1196 | 186 | ||
150 | 530 | 550 | 275 | 1202 | 1775 | 274 | ||
200 | 640 | 670 | 320 | 1277 | 1507 | 444 | ||
250 | 16000 | 780 | 810 | 390 | 630 | |||
300 | 880 | 950 | 450 |
ZAZM低温型电动套筒调节阀外形尺寸表
公称通径PN |
推 力 N |
L | DN | 工作温度℃ | 重量KG | |||||
公称压力 MPA |
||||||||||
-100 | -200 | -250 | ||||||||
6.4 | H | H2 | H | H2 | H2 | H | ||||
25 | 400 | 205 | 290 | 500 | 1058 | 700 | 1258 | 900 | 1558 | 50 |
1000 | 1111 | 1311 | 1511 | |||||||
2500 | 1136 | 1336 | 1536 | 74 | ||||||
40 | 400 | 235 | 330 | 1083 | 1283 | 1438 | ||||
1000 | 1136 | 1336 | 1536 | |||||||
2500 | 1161 | 1361 | 1561 | 74 | ||||||
50 | 400 | 265 | 360 | 1083 | 1283 | 1861 | ||||
1000 | 1136 | 1336 | 1886 | |||||||
2500 | 1161 | 1361 | 1931 | 91 | ||||||
65 | 6400 | 295 | 405 | 600 | 1461 | 800 | 1661 | 1000 | 2087 | 166 |
80 | 320 | 430 | 1486 | 1686 | 2172 | 181 | ||||
100 | 400 | 520 | 1531 | 1731 | 236 | |||||
150 | 550 | 695 | 700 | 1697 | 900 | 1897 | 1100 | 244 | ||
200 | 670 | 840 | 1772 | 1927 | 531 | |||||
250 | 16000 | 810 | 800 | 1000 | 1200 | |||||
300 | 950 |
订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·供电电压(220V或380V,默认为220V)
·输入信号:4-20mA,还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
