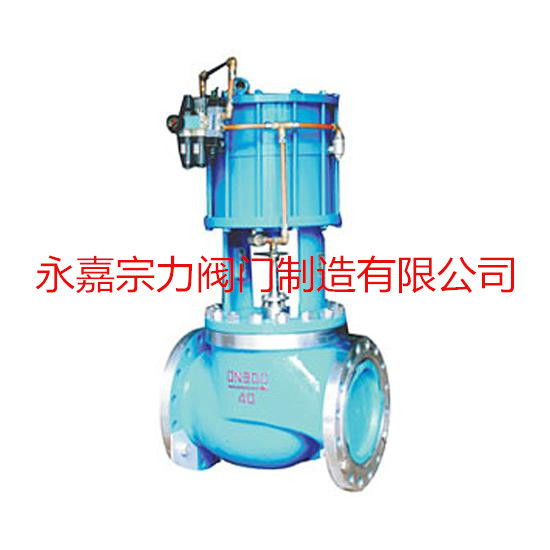

ZQGP气动活塞快速切断阀

简要描述:ZQGP型气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流 阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封

  • 产品型号:ZQGP气动活塞快速切断阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3857

详细介绍

ZQGP气动活塞快速切断阀

ZQGP型气动快速切断阀由国内首次推出的气动多弹簧活塞执行机构和低流 阻、双重密封结构的切断阀组成。执行机构动作速度快、推力大、有自复位功能、带手操机构;阀体流路通畅、流量系数大、阀芯阀座有弹性和刚性串级双重密封。 新颖独特的结构使本产品成为一类快速动作、严密切断、安全可靠的高性能新型切断阀。

主要零件材料



材料代号

C(WCB)

P(304)

R(316)

主要
零件

阀体、阀盖

WCB(ZG230-450)

ZG1Cr18Ni9Ti(304)

ZG1Cr18Ni12Mo2Ti(316)

阀芯、阀座

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni9Ti(304)或司钛莱合金堆焊

1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、

垫片

增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片

O型密封圈

耐油橡胶

弹簧

60Si2Mn

推杆

2Cr13

手轮

HT200

适用工况

适用介质

水蒸汽油品类气液体

硝酸碱类腐蚀性气液体

醋酸类等腐蚀性气液体

适用温度

硬密封:-30~+450℃ 软密封:-30~+180℃



主要技术参数



公称通径 mm

20

25

40

50

65

80

100

150

200

阀座直径 mm

20

25

32

40

50

65

80

100

125

150

200

额定流量系数 Kv

6.5

10

15

25

40

65

100

150

260

350

540

公称压力 MPa

1.6 ; 4.0 ; 6.4

行 程 mm

10

16

25

30

40

60

流量特性

快 开

执行器型号

ZSPA/B-1、ZSNA/B-1

ZSPA/B-2、ZSNA/B-2

ZSPA/B-3、ZSNA/B-3

作用形式

单作用型/双作用型

气源压力MPa

0.4-0.7

泄漏量

软密封:O泄漏;硬密封:10-5×阀的额定容量

切断时间S

0.5

1

1.5

2

3

4

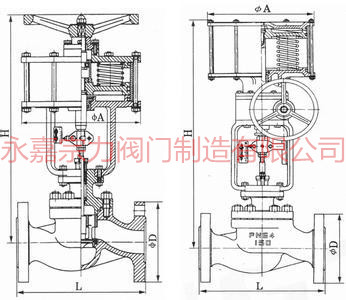

配用附件:电磁阀、阀位回讯器、空气过滤减压器、手轮操作机构外形尺寸



DN(mm)

H(mm)

Hg(mm)

ФA(mm)

ФD(mm)

L(mm)

PN1.6

PN6.4

PN1.6

PN6.4

25

410

580

196

115

135

184

210

40

514

684

266

150

165

222

251

50

520

690

266

165

175

254

286

65

694

904

348

185

200

276

311

80

696

906

348

200

210

298

337

100

709

919

348

220

250

352

394

150

1186

1146

486

285

340

451

508

200

1208

1468

486

340

405

600

650



订货须知

 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件,建议用户安装空气过滤器三联件与二位五通电磁阀
