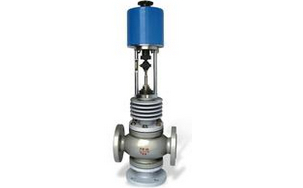

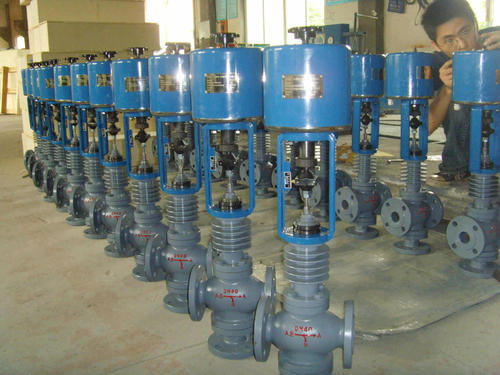

电动三通调节阀

简要描述:电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成,电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单.调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用,常用与热交换器的两相调节及简单的配比调节。

  • 产品型号:ZAZQ,ZAZX
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1153

详细介绍

电动三通调节阀_电动(合流,分流)三通调节阀是由361OL系列电子式电动执行机构与三通阀调节机构组成,电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单.调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用,常用与热交换器的两相调节及简单的配比调节。

 ZAZQ,ZAZX电动三通调节阀_电动(合流,分流)三通调节阀主要技术参数



调节机构主要技术参数
公称通径DN(mm) 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流           80 100 125 150 200 250 300
阀座直径(mm) 26 32 40 50 66 80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
分流           85 135 210 340 535 800 1260
公称压力PN(MPa) 4.0 6.4
行程MM 16 25 40  60 100
配用执行机构型号 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
361LXA-20 361LXB-30 361LXB-50
流量特性 直线
可调比 30:1
法兰尺寸、型式   按JB/T79.2-94凹式
阀体材质 ZG270-500;ZG1Cr18Ni9Ti
3610型直行程电子式执行机构主要技术参数
型号 额定输出力N 速度mm/s 电源:AC220V +10%
-15%
驱动电机:AC可逆电机
控制信号:DC4-20MA
         DC1-5V
(信号线用屏蔽线)
上盖防护等级:相当IP55
隔爆标志:Exd II BT4
361LSA-08 800 4.2
361LXA-08
361LSA-20 2000 2.1
361LXA-20
361LSA-30 3000 3.5
361LXA-30
361LSA-50 5000 1.7
361LXA-50
361RSC-60 6500 3.4
361RSC-99 10000  2.0

电动三通调节阀_电动(合流,分流)三通调节阀主要零部件



许用介质压力和工作温度的关系
材料牌号 公称压力MPA 介质工作温度℃
<120 <200 <250 <300 <350 <400 <425 <450
最大工作压力MPA
ZG270-500 4.0    4.0  3.7  3.3  3.0  2.8  2.3  1.8
6.4    6.4  5.9  5.2  4.7  4.1  3.7  2.9
ZG1Cr18Ni9Ti 4.0          4.0  3.0  2.7  2.4
6.4          6.4  4.4  4.2  4.0

电动三通调节阀_电动(合流,分流)三通调节阀性能参数



性能指标
项目 指标值
基本误差% ±5.0
回差% 3.0
死区% 3.0





%
电开 始点 ±2.5
终点
电关 始点
终点
额定行程偏差% ±2.5
泄漏量1/h 1*10-3*阀的额定容量
允许差压
公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
允许差压(MPa) 3.20  2.20  2.20  1.41  1.38  0.94  0.61  0.51  0.36  0.20  0.19  0.13

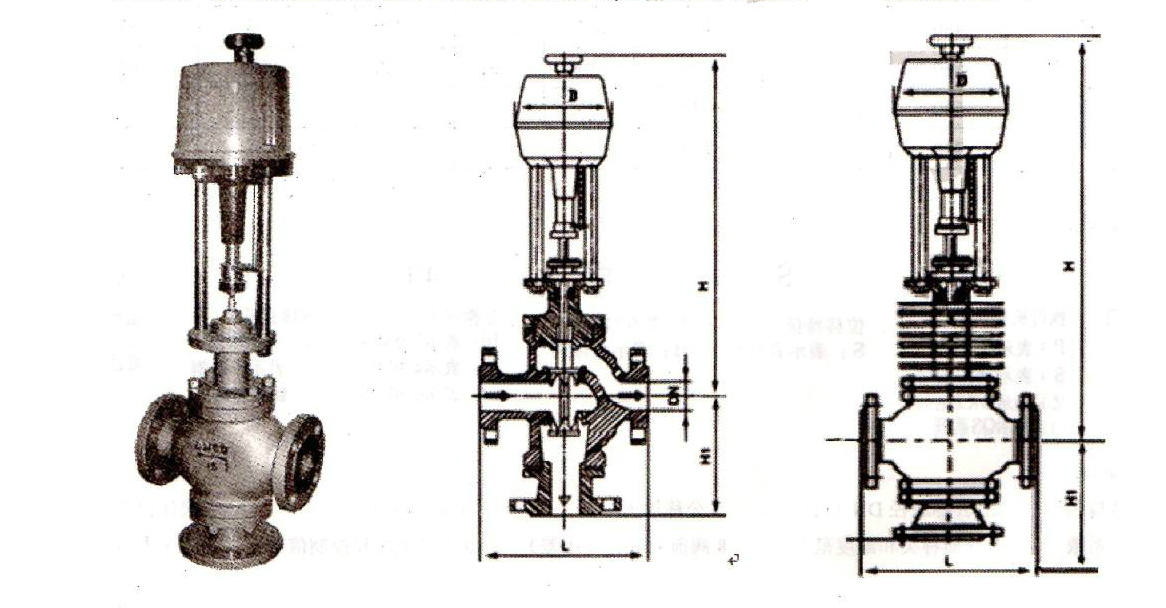

电动三通调节阀_电动(合流,分流)三通调节阀外形尺寸

公称通径 L 行程 D H1 H
常温 中温
PN(MPa) PN(MPa)
4 6.4 4 6.4
25 190 200 16 225 150 160 555 707
32 210 210 160 170 561 709
40 230 235 25 170 180 660 812
50 255 265 190 200 675 827
65 285 295 40 255 220 220 863 1027
80 310 320 230 240 868 1032
100 355 370 250 260 872 1036
125 425 440 60 255 300 300 905 1120
150 460 475 320 320 920 1135
200 560 570 380 380 950 1165
250 660 670 100 415 475 475 1203 1485
300 740 770 585 585 1265 1557

订货须知

订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·供电电压(220V或380V,默认为220V)
·输入信号:4-20mA,还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
