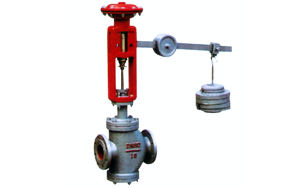

直接作用压力调节阀

简要描述:直接作用压力调节阀,ZMHN重锤式压力调节阀是一种最老式的笨重的自力式阀结构。它利用阀前后压力差作为信号源,并通过可设定的重锤重力进行调节控制,不需要外加能源,可应用于稳压要求不高的场合。

  • 产品型号:ZMHN
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3132

详细介绍

直接作用压力调节阀,ZMHN重锤式压力调节阀是一种最老式的笨重的自力式阀结构。它利用阀前后压力差作为信号源,并通过可设定的重锤重力进行调节控制,不需要外加能源,可应用于稳压要求不高的场合。
优化考虑
直接作用压力调节阀,ZMHN重锤式压力调节阀工作原理
(1)作阀后压力调节阀时的工作原理:
阀后式直接作用压力调节的调节信号,由阀后管道内取得,它随着作用在膜室上被调压力的增加,在克服了重锤所产生的力后,阀芯向下移动,逐渐与阀座闭合,使流通截面减小,直到阀后压力等于给定值为止;反之,随着作用在膜室上被调压力的减小,阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。
(2)作阀前压力调节阀时的工作原理:
阀前式直接作用压力调节阀的调节信号,由阀前管道内取得,它随着作用在膜室上被调压力的增加,在克服了重锤所产生的力后,阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前压力下降到给定值为止;反之,当膜室上压力减小时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小,直到阀前压力升高到给定值为止。

直接作用压力调节阀,ZMHN重锤式压力调节阀主要技术参数

主要技术参数与性能指标
公称通径(mm) 25 32 40 50 65 80 100 125 150 200
额定流量系数(Kv) 12 16 25 40 63 100 160 250 400 630
流量特性 快开
公称压力PN(MPa) 1.6,40
行程L(mm) 4 7 10 13 19 28
作用方式 阀前式,阀后式
适用温度(℃) -20~220℃
泄漏量 10-3×阀的额定容量
设定值偏差 ±12%

直接作用压力调节阀,ZMHN重锤式压力调节阀性能参数

被调压力调节范围
压力调节范围(100KPA) 薄膜装置类型 膜盒外径φ(mm) 重锤重量(KG)
0.15-0.65 4 375 12
0.65-0.85 17
0.85-1.0 21
1.0-2.0 2 225 8
2.0-2.5 11
2.5-3.5 18
3.5-5.0 30
5.0-8.0 2 185 17
8.0-9.5 21
9.5-13 30

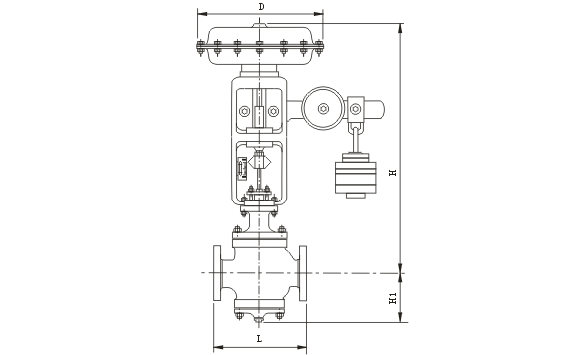

直接作用压力调节阀,ZMHN重锤式压力调节阀外形尺寸

外形尺寸
公称通径 φA H H1 H2 L
25 185 727 117 297 185
32 733 120 303 200
40 772 139 342 220
50 225 782 144 352 250
65 877 188 447 275
80 375 907 208 477 300
100 931 220 501 350
125 1034 270 604 3410
150 1059 280 629 450
200 1134 300 704 550

 直接作用压力调节阀,ZMHN重锤式压力调节阀订货须知

订货时请用户提供以下资料:
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数(Kv)
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
