高温电磁阀

简要描述:ZCG系列:高温电磁阀,高温蒸汽电磁阀,高温热水电磁阀,高温高压电磁阀应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选管路自动控制,阀体安装方向无限制;特制线圈,并采用散热的结构方式,因此不易烧毁;长时间停止动作重新启动,动作同样灵敏。

  • 产品型号:ZCG,ZCZG
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2996

相关新闻

Related Articles

详细介绍

ZCG系列:高温电磁阀,高温蒸汽电磁阀,高温热水电磁阀,高温高压电磁阀应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选管路自动控制,阀体安装方向无限制;特制线圈,并采用散热的结构方式,因此不易烧毁;长时间停止动作重新启动,动作同样灵敏。
高温电磁阀产品特点
耐高温:密封材料采用耐高温材料,线圈部分采用耐高温电工材料,外围增设散热机构。
耐腐蚀:主要部件阀塞、阀体等采用不锈钢和铜合金制成,防腐性能好。
耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损。

高温电磁阀主要技术参数:

产品规格:

DN1 到 DN500

阀体材质:

碳钢,黄铜,不锈钢等

适用介质:

蒸汽、热水、油、导热油、腐蚀流体气体等

温度范围:

-29~350+550℃

介质粘度:

小于50C St(大于时需定制)

防护性能:

可选用 防水、防爆(Exd IICT4)、防爆(Exd IICT5)、防腐

接线方式:

接线座式;引线式;插头式

控制方式:

常闭、常开

电源电压:

AC200VDC24V其余规格可作特殊订货

连接方式:

内螺纹,法兰

泄 漏 量:

技术规格

介质温度℃ ZCG ≤250 ≤450
ZCH ≤400
公称压力(MPa) ZCG 2.5
ZCH 4.0
工作压差(MPa) ZCG 0.1-2.5
ZCH 0.1-4.0
公称通径(MPa) 15 20 25 32 40 50 65 80 100
功耗 130VA 480VA
电源电压 AC220V DC 24V 其余规格可作特殊订货
额定流量系数(KV) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
泄漏量(ml/min) 按JB/T7352-94·F规定

外形结构图

主要外形尺寸

型号规格② 通径DN[mm] 工作压力 [bar] 阀体材质 内螺纹式尺寸[mm] 法兰式尺寸[mm]
G L H L H D D1 n-d
ZCG15 15 B016级:0-16
B8级:0-8(常开)
B25级:1-25(特制)
不锈钢 1/2〃 90 198 90 200 Φ95 65 4-Φ12
ZCG 20 20 3/4〃 95 200 115 205 Φ105 75 4-Φ14
ZCG 25 25 1〃 110 210 125 210 Φ115 85 4-Φ14
ZCG 32 32 1 1/4〃 120 220 140 220 Φ135 100 4-Φ18
ZCG 40 40 1 1/2〃 140 230 165 230 Φ145 110 4-Φ18
ZCG 50 50 2〃 160 245 190 260 Φ160 125 4-Φ18
ZCG65F 65 B16级:0.5-16
B25级:1-25(特制)
不锈钢
碳钢WCB
- - - 250 310 Φ185 145 4-Φ18
ZCG 80F 80 - - - 270 325 Φ200 160 8-Φ18
ZCG100F 100 - - - 320 420 Φ220 180 8-Φ18
ZCG150F 150 - - - 400 490 Φ285 240 8-Φ18

高温电磁阀工作原理:常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开;当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

高温电磁阀常开:当线圈通电时,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

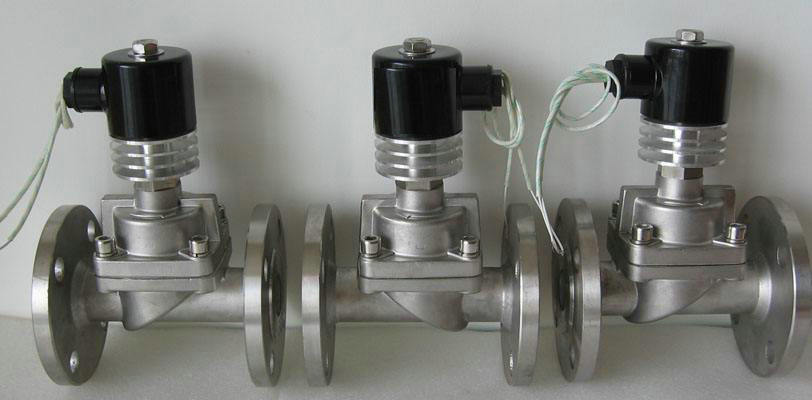

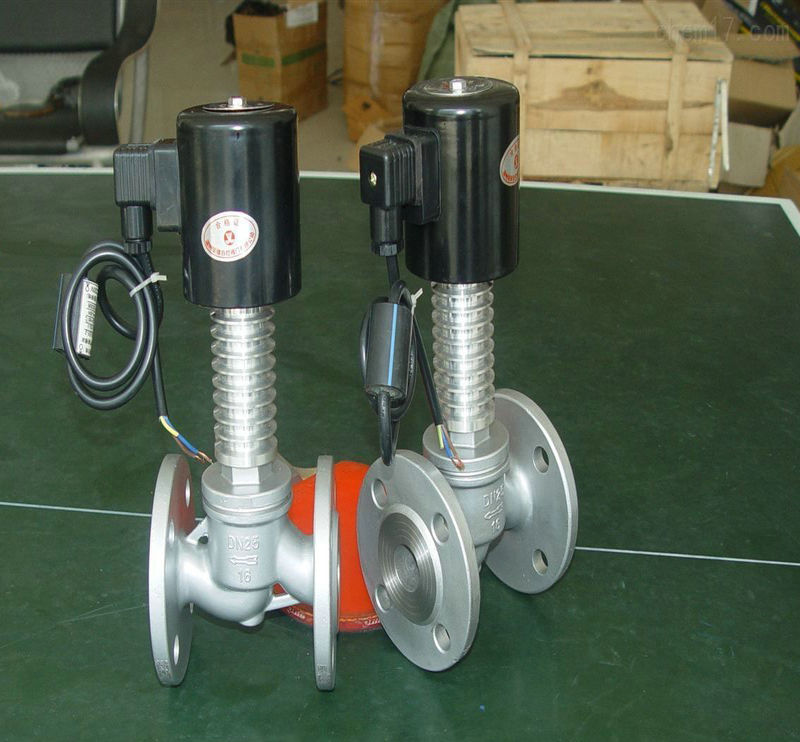

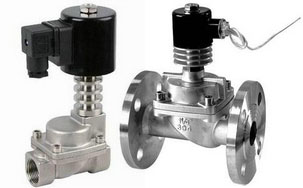

实物图

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
