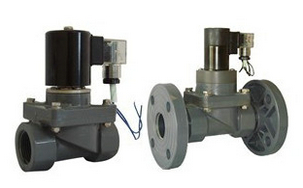

塑料电磁阀

简要描述：ZCF系列塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀适用介质：液体、水、气体介质温度：0~50℃动作方式：分步直动式工作压力：常闭式：0~7kgf/cm2常开式：0~6kgf/c㎡阀体材质：(增强尼龙PA,UPVC,CPVC,ABS)膜片式密封，膜片材质：（NBR）线圈保护等级：塑封线圈IP65

产品型号：ZCF
产品产地：浙江温州
更新时间：2023-04-04
访问量：7481

产品咨询联系我们

产品分类

相关新闻

电动调节阀故障排除及解决

详细介绍

ZCF系列塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀适用介质：液体、水、气体介质温度：0~50℃动作方式：分步直动式工作压力：常闭式：0~7kgf/cm2常开式：0~6kgf/c㎡阀体材质：(增强尼龙PA,UPVC,CPVC,ABS)膜片式密封，膜片材质：（NBR）线圈保护等级：塑封线圈IP65

塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀适宜饮用水、各类未经处理的污水、雨水、海水及弱酸、盐碱溶液等。流体与金属隔绝防腐；无易损膜片耐用；创新技术零泄漏安全；大流量用得好；超大先导孔防颗粒杂质堵塞好用。

UPVC塑料防腐电磁阀优越性：

塑料防腐电磁阀零泄漏；
PVC电磁阀流量孔径为标准值，满足相对应的流量要求。
PVC电磁阀对流体中的颗粒物、沉淀物适应性强，应用在污水处理、农林灌溉、海水淡化、海水养殖。工业过程中的酸性、碱性流体尤其在如磷酸等易结晶流体方面具有明显的优势。

UPVC塑料防腐电磁阀结构图：

UPVC塑料防腐电磁阀外形尺寸表：

通量孔径Orifice（mm）		15	20	25	32	40	50
CV 傎CV value		4	5.5	13	17	25	40
接管口径ConnectionPort		1/2″	3/4″	1″	1¼″	1½″	2″
介质Fluid medium		弱酸弱碱(气体、液体)
介质温度Workingtemperature		Max.+50℃
使用压力Working pressure		0.01～0.6（MPa）
耐压强度compressive strength		1.5（MPa）
密封材质Seal		EPDM、FKM
电压Voltage	AC220V	15W			启动：200W 保持：5W		启动：350W 保持：10W
	DC24V	16W			28W		启动：75W 保持：25W

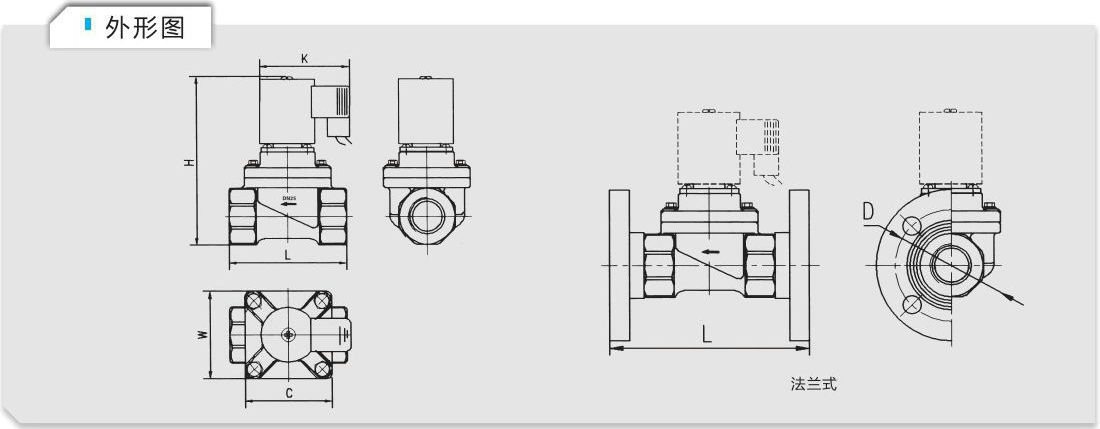

UPVC塑料防腐电磁阀外形尺寸表：

连接方式Connection Port	外型尺寸Overall Dimension(mm)
	L	H	W	C	A	K	D
G1/2	70	132	63.5	63.5	16	92	Φ64
法兰 flange	108
G3/4	80	137	63.5	63.5	19	92	Φ75
法兰 flange	125
G1	100	147	74	74	26	92	Φ85
法兰 flange	152
G1¼	120	171	94	94	30	94	Φ100
法兰 flange	183
G1½	130	180	94	94	32.5	94	Φ110
法兰 flange	201
G2	155	225	155	155	42	94	Φ125
法兰 flange	250

塑料电磁阀_塑料(UPVC,CPVC,ABS)电磁阀技术参数：

产品型号	通径	联接方式	使用压力(MPa)	最大耐压强度(MPa)	Cv值	电压范围	电压	密封件
ZCF-15P	15	G1/2	0.01～0.6MPa	1.5MPa	4	±10%	AC220V,DC24V，其他电压可以定制	EPDM、FKM
ZCF-20P	20	G3/4			5.5
ZCF-25P	25	G1			13
ZCF-32P	32	G1¼			17
ZCF-40P	40	G1½			25
ZCF-50P	50	G2			40

购买电磁阀需要提供以下参数：
材质：
温度：
电压：
接口尺寸：
流体介质：
连接方式：可选（法兰式或螺纹/等）
工作状态可选：(常开或常闭)
防护性能可选：防水/防爆Exd IICT4（Exd IICT5)
