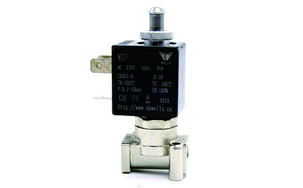

两位三通电磁阀

简要描述:两位三通电磁阀,二位三通电磁阀,是直动式结构,体型小巧,所有接口都在同一管线上,线圈与管线保持隔绝位置。防护等级IP68特殊配置:防爆等级:ExmI/IIT4(浇封型)、dIIBT4、dIICT5VMI系列二位三通电磁阀可广泛WDF气缸、阀门等执行器及设备的自动控制。

  • 产品型号:WDF8315
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3097

相关新闻

Related Articles

详细介绍

两位三通电磁阀,二位三通电磁阀,是直动式结构,体型小巧,所有接口都在同一管线上,线圈与管线保持隔绝位置。防护等级IP68特殊配置:防爆等级:ExmI/IIT4(浇封型)、dIIBT4、dIICT5VMI系列二位三通电磁阀可广泛WDF气缸、阀门等执行器及设备的自动控制。

技术说明1、换向:当线圈通电时,动铁芯吸合静铁芯气体从P到A相通,当线圈断电时,动铁芯在弹簧力作用下关闭阀体上的阀口,气体从A到O相通;
2、分流:当线圈通电时,动铁芯吸合静铁芯气体从A到P相通,当线圈断电时,动铁芯在弹簧力作用下关闭阀体上的阀口,气体从A到O相通。

用于控制与阀体材质兼容的介质。不需要最小工作压力。种类分常闭和常开,连接方式分底板和螺纹连接两种。完全替代欧洲进口电磁阀,结构紧凑,质量可靠。广泛应用于空压机等行业,尤其用在空压机进气阀上。此阀已与国内几大知名生产企业配套。

 电磁阀订购码:

VXD22

15

   -06

       -V

  -NO

AC220V

规格代码:

VXD22:两位两通

VXD23:两位三通





流量孔径:

10:1.0mm 15:1.5mm

20:2.0mm 25:2.5mm30:3.0mm 40:4.0mm其他定做



连接口:

06:1/8"

08:1/4"

B:底板安装

油封材质:

空白:丁晴橡胶NBR

E:三元乙丙橡胶EPDM

V:氟橡胶(FKM)VITON

动作方式:

空白:常闭

NO:常开

标准电压:

DC24V

AC24V

AC110V

AC220V

两位三通电磁阀规格参数:

流量孔径(MM)

连接口

使用压力(MPA)

环境温度(℃)

介质温度(℃)

本体材质

功率

(W)

1.0

06:ZG1/8"

08:ZG1/4"

B:底板安装

0~2.0

-20~55

NBR:-5~80℃;

EPDM:-5~120℃;

VITON:-10~150℃

黄铜

12

1.5

0~1.6

2.0

0~1.0

2.5

0~0.6

3.0

0~0.4

4.0

0~0.2

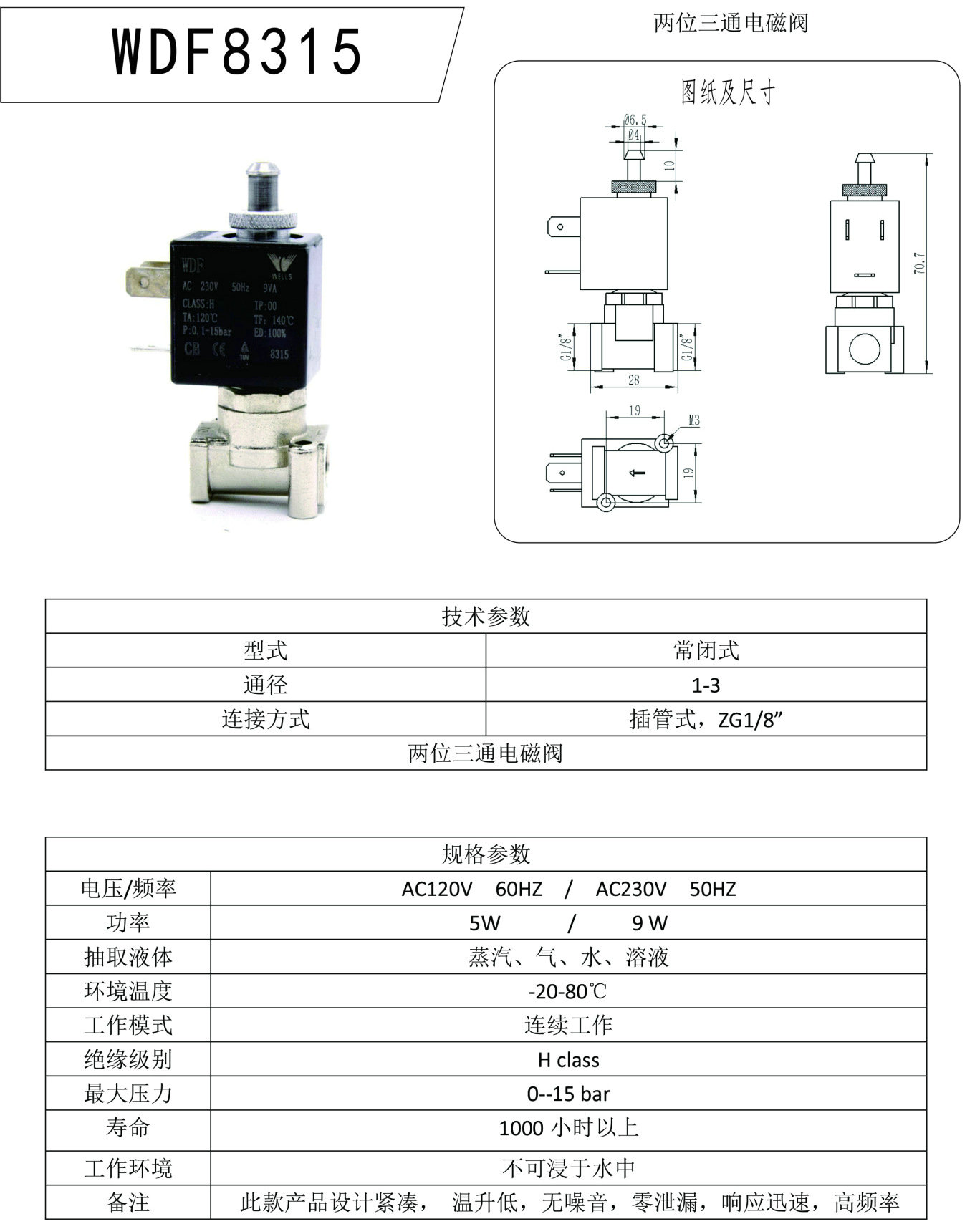

两位三通电磁阀,二位三通电磁阀参数尺寸图: 购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
