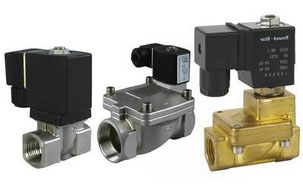

先导式电磁阀

简要描述:先导式电磁阀系列液、气电磁阀,G3/8" ~G3"详细介绍:电磁阀,断电开启,通电关闭。PTFE密封,主用用于蒸汽、热源介质,也用于气体、液体介质的管路控制。

  • 产品型号:DFD-J
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2054

相关新闻

Related Articles

详细介绍

先导式电磁阀系列液、气电磁阀,G3/8" ~G3"详细介绍:电磁阀,断电开启,通电关闭。PTFE密封,主用用于蒸汽、热源介质,也用于气体、液体介质的管路控制。
适用介质:液体、水、气体,油 (20CST以下)
介质温度:-5 ~ 80℃-300℃

 动作方式:先导式/先导活塞式
工作压力:常闭式:0.3~12 kgf/cm2
          常开式:0.3~8 kgf/cm2
阀体材质:不锈钢(精密铸造)
膜片式密封,膜片材质(NBR),活塞与金属阀腔

线圈保护等级:塑封线圈IP65
特殊订货:
※图示结构与DFD相同
※如您需要工作压力16 kgf/cm2可在订货中提出
※如您选购氟橡胶膜片(Viton)则在订单中注明V,其介质最高温度可达到130℃;
※如您选购三元乙丙胶膜片(EPDM)则注明E,其介质最高温度可达到110℃.(PTFE)可达到180℃金属密封可达到350℃

先导式电磁阀技术参数(常闭)

型号

DFD-15J

DFD-20J

DFD-25J

DFD-32J

DFD-40J

DFD-50J

DFD-25JF

DFD-32JF

DFD-40JF

DFD-50JF

DFD-65JF

DFD-80JF

连接方式

G1/2"

G3/4"

G1"

G1¼

G1½

G2"

法兰

法兰

法兰

法兰

法兰

法兰

通径 (mm)

15

20

25

32

40

50

25

32

40

50

65

80

Cv值

3.73

7

11.1

14

24.5

35

11.1

14

24.5

35

52

82

长L (mm)

80

87

108

130

145

177

142

158

172

204

256

275

高H (mm)

105

114

122

131

142

155

165

185

196

200

248

268

介质温度 ℃

-5 ~ 80℃

工作压力(压差)(bar)

常闭:0.3~12      常开: 0.3~8

最大耐压力(bar)

16

额定电压

220VAC/ 50HZ  25VA; 110 VAC/50HZ  26VA;  DC24 12 W;  DC12  14W ;  上下浮动:±10%;其他电压可已定制

阀体材料

不锈钢: SUS304或SUS316

购买电磁阀需要提供以下参数:
材质:
温度:
电压:
接口尺寸:
流体介质:
连接方式:可选(法兰式或螺纹/等)
工作状态可选:(常开或常闭)
防护性能可选:防水/防爆Exd IICT4(Exd IICT5)
