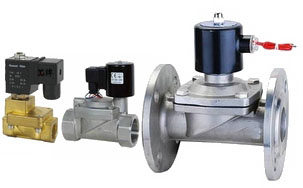

膜片式电磁阀

简要描述:膜片式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

  • 产品型号:ZCS
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1818

相关新闻

Related Articles

详细介绍

膜片式电磁阀原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。

膜片式电磁阀里有密闭的腔,在的不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油刚的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

微型电磁阀适用介质:水、气、热水、油
介质温度: 0℃~120℃

电压:AC24V/110V/220V/230V/240V 50/60HZ DC24V/12V

线圈保护系数:铁壳线圈IP54

控制方式:常开、常闭

泄 漏 量: 零

膜片式电磁阀产品规格

型号

2W025-

06

2W025-

08

2W040-

10

2W160-

10

2W160-

15

2W200-

20

2W250-

25

2W350-

35

2W400-

40

2W500-

50

符号



使用流体

空气、水、油、瓦斯

动作方式

直动式

型式

膜片式

流量孔径mm

2.5

4

16

20

25

35

40

50

CV值

0.23

0.6

4.8

7.6

12

24

29

48

接管口径

1/8"

1/4"

3/8"

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

使用流体粘滞度

20 CTS以下

使用压力kg/cm2

水:0-10 空气:0-10 油:0-5

工作温度

-5 - 80℃

使用电压范围

±10%

阀体材质

黄铜、不锈钢

油封材质

NBR或VITON

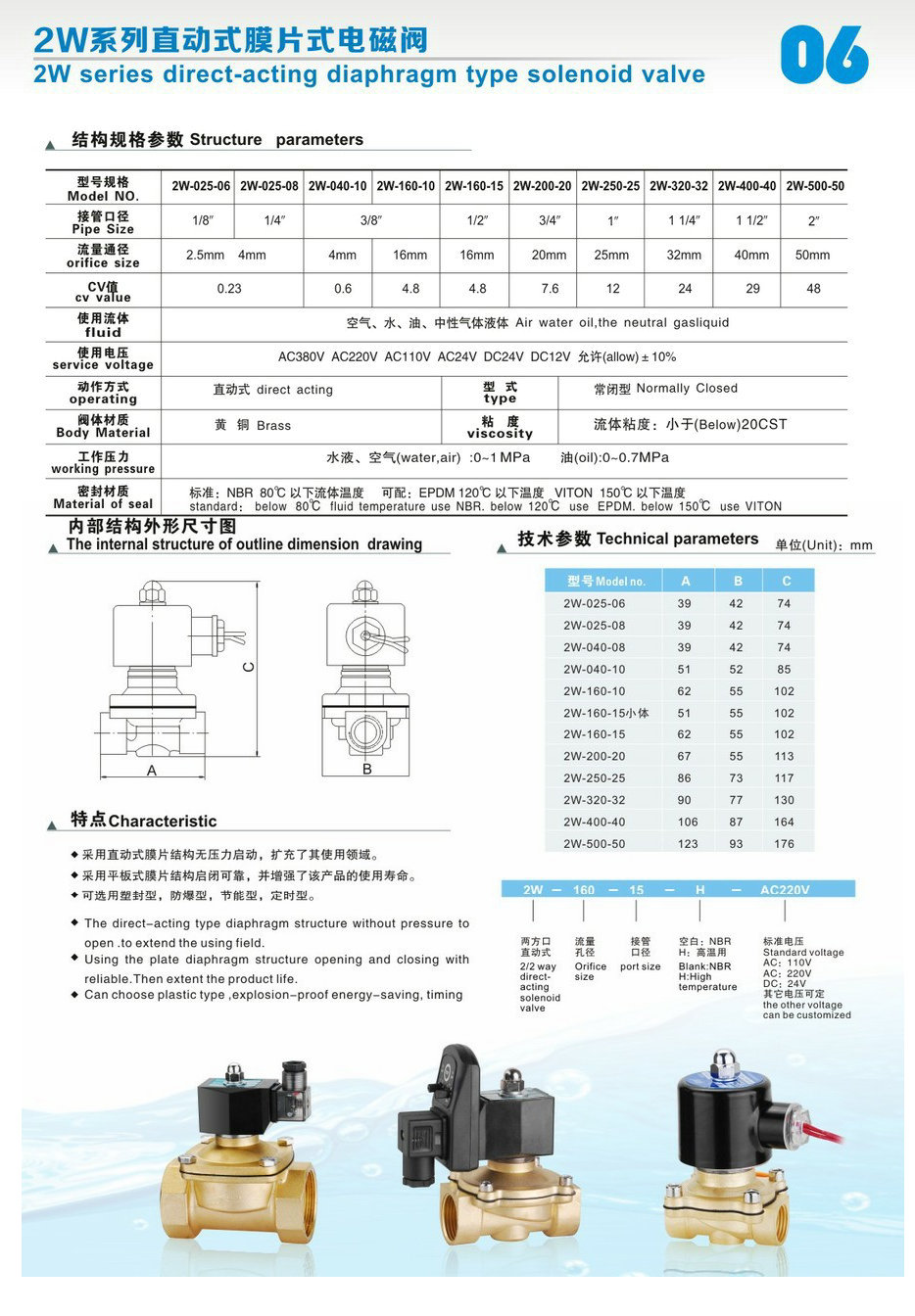

膜片式电磁阀参数尺寸图
