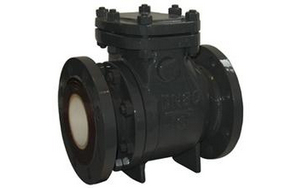

陶瓷止回阀

简要描述:陶瓷止回阀,陶瓷旋启式止回阀主要是针对火力发电厂灰渣牌坊系统而设计的,该止回阀不但耐磨损,且非常适用于软浆体和硬浆体介质中使用,也可以在水.油.汽等介质单向流动的管线中使用,启闭方式自动和气动两种,气动装置选用中日盒子阿尔法麦克斯公司的产品,密封形式采用软密封和硬密封两种供用户根据工程需要任意选用,,密封技术均采用本公司的专利技术,通道两端为法兰连接或焊接,该阀门在管线中安装时不要使阀门承受较重的力,大通径的止回阀,应独力给以支持,使之不受管系中压力的影响,以免发生事故.

  • 产品型号:H44TC
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3126

详细介绍

概述:
陶瓷止回阀,陶瓷旋启式止回阀主要是针对火力发电厂灰渣牌坊系统而设计的,该止回阀不但耐磨损,且非常适用于软浆体和硬浆体介质中使用,也可以在水.油.汽等介质单向流动的管线中使用,启闭方式自动和气动两种,气动装置选用中日盒子阿尔法麦克斯公司的产品,密封形式采用软密封和硬密封两种供用户根据工程需要任意选用,,密封技术均采用本公司的专利技术,通道两端为法兰连接或焊接,该阀门在管线中安装时不要使阀门承受较重的力,大通径的止回阀,应独力给以支持,使之不受管系中压力的影响,以免发生事故.

陶瓷止回阀,陶瓷旋启式止回阀工作条件和主要技术参数
(1).环境温度:-40-60℃
(2).系统工作温度:≤400℃
(3).系统工作压力:1.0Mpa-10.0Mpa
(4).配用气源(气动):0.3-0.7MPa
(5).输送介质:泥浆.灰炸浆.水.油.汽和腐蚀性介质
(6).联接方式:两端法兰连接.焊接
(7).密封形式:软密封.硬密封

陶瓷止回阀,陶瓷旋启式止回阀结构特点:
阀瓣在阀体内腔处于自然下垂状态,当开泵正常运行时,管路内的压力将阀瓣推动沿阀杆轴线转动而开启,介质通过; 停泵时,阀瓣以自身重力和介质回流的压力而自动关闭实现止回.

陶瓷止回阀标准规范:

设计与制造

 GB/T 12224

 连接端尺寸

 结构长度

GB/T 12221

法兰尺寸

JB/T79.1

检验与试验

JB/T 9092

 材料

碳钢

GB/T 12229

不锈钢

Gb/T 12230

标志

Gb/T 12220

 供货

Jb/T 7928

陶瓷止回阀零件材料:

序号

 名称

 材料

 1

阀体

WCB

 2

 阀座

结构陶瓷

 3

主体

 WCB

 4

阀板

 WCB+结构陶瓷

 5

摇杆

WCB

 6

螺母

25

 7

阀盖

WCB

 8

流道

结构陶瓷

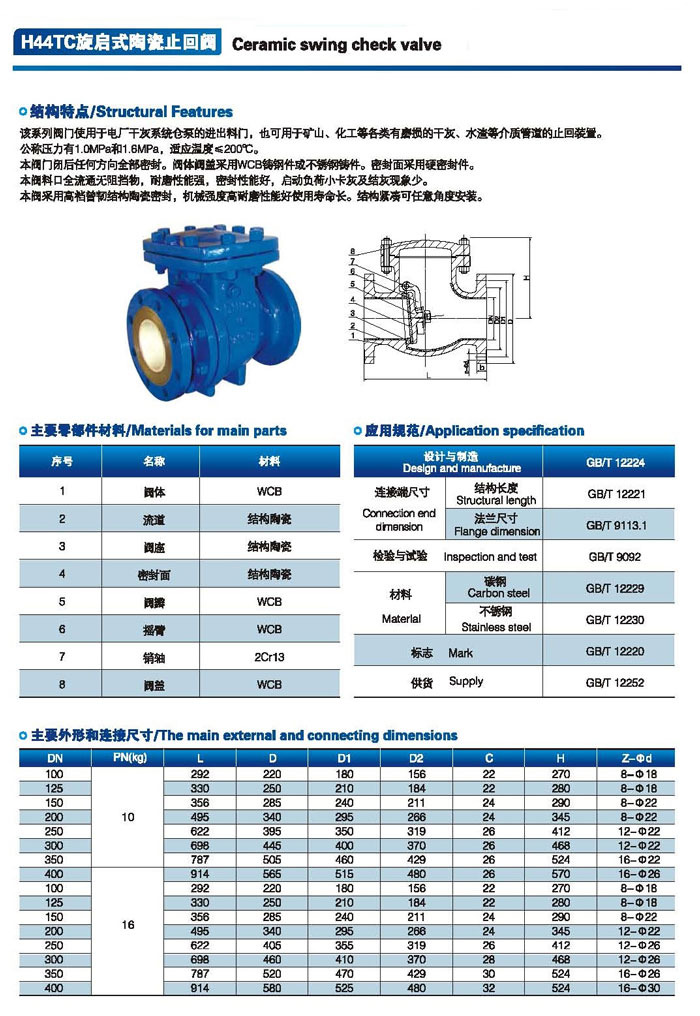

陶瓷止回阀,陶瓷旋启式止回阀参数尺寸图:
