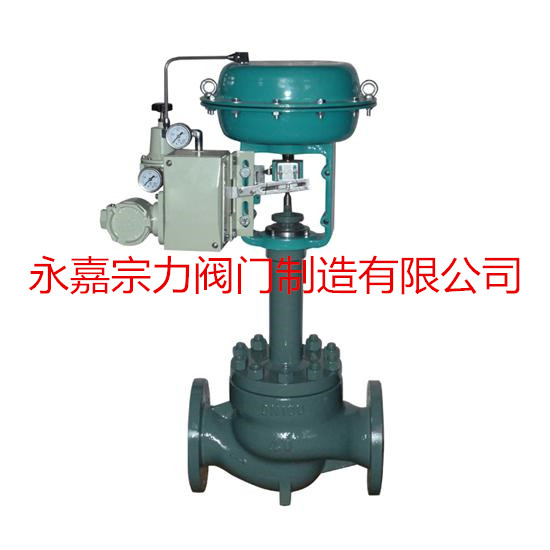

KPM-气动波纹管调节阀

简要描述:KPM-气动波纹管调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损 失小,流量大,可调范围广,流量特性精度高,符合IEC534标准

  • 产品型号:KPM-气动波纹管调节阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5456

详细介绍

 简介:

KPM-气动波纹管调节阀是在气动单座(套筒)调节阀的基础上加装波纹管来进行密封的,阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损 失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。调节阀的泄漏量符合ANSI B16.104标准。

特点:
该气动波纹管调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92

适用场景:
气动波纹管调节阀上阀盖采用波纹管密封结构,适用于极毒、易燃易爆易挥发和稀有贵重金属介质的调节。另外气动波纹管密封调节阀也可用在真空的场合。


技术参数:



公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

套筒

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.1

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.6、2.5、4.0、6.4

额定行程(mm)

16

25

40

60

100

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

流量特性

等百分比、直线型

阀盖形式

波纹管密封型-40~+350℃

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、套筒式

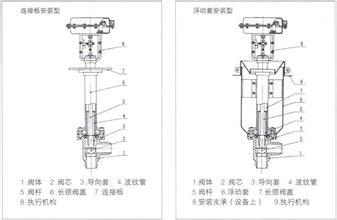

结构图:
