高温高压止回阀

简要描述:高温高压止回阀_(电站,磅级,焊接)高温高压止回阀结构形式与用途: 操作传动方式,有升降式和旋启式自动开闭结构。 焊接接连接的止回阀适用于公称压力PN1.6一32.OMPa及 P54/100V-P57/170V,工作温度≤540℃(其中170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上,切断和接通管路介质。适用介质为:水、蒸汽、油品。

  • 产品型号:H61Y , H64Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2696

详细介绍

高温高压止回阀_(电站,磅级,焊接)高温高压止回阀结构形式与用途:
1、操作传动方式,有升降式和旋启式自动开闭结构。
2、焊接接连接的止回阀适用于公称压力PN1.6一32.OMPa及 P54/100V-P57/170V,工作温度≤540℃(其中170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上,切断和接通管路介质。适用介质为:水、蒸汽、油品。
3,符合国内外先进标准的要求,阀门中腔采用压力自紧式密封结构,介质压力越高密封性能越好.造型美观。支管两端为焊接结构,焊接坡口可按标准或用户要求配置。
4阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐高温合金钢制成,安全可靠,性能稳定,使用寿命长。

执行标准1.设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595  API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25  ANSIB16.25标准规定或按用户配管尺寸要求。

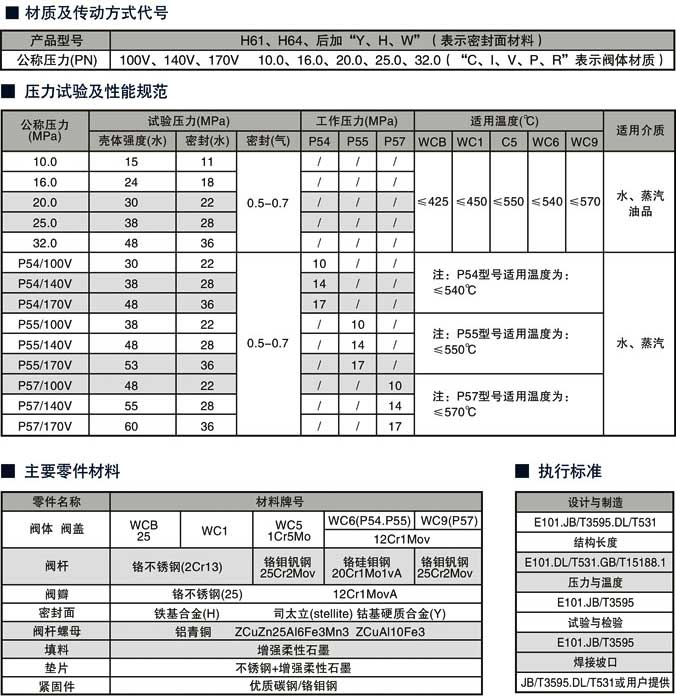

高温高压止回阀性能规范

公称压力PN(MPa) 试验压力Ps(MPa) 工作压力 工作温度(度) 适用介质
强度 密封(液) P54 P55 P57
10.0 15.0 11.0       ≤425 水、蒸气、油品
16.0 24.0 17.6
20.0 30.0 22.0
25.0 37.5 27.5
32.0 48.0 36.0
P5410 30.0 22.0 10     ≤540 蒸汽
P5414 37.5 27.5 14
P5417 48.0 36.0 17
P5510 37.5 27.5   10   ≤550
P5514 48.0 36.0   14
P5517 53.0 39.0   17
P5710 48.0 36.0     10 ≤570
P5714 55.0 40.0     14
P5717 60.0 44.0     17

主要零件材料

零件材料 材料牌号
阀体 WCB WC1 WC6 WC9
阀座 25 15CrMoA 12Cr1MoVA
阀瓣 WCB WC1 WC6 WC9
摇杆 WCB WC1 WC6 WC9
阀盖 25 15CrMoA 12Cr1MoVA
密封环 1Cr17Ni2 20CrMo1VA
密封环 S软钢(增强柔性石墨) S软钢 F软钢

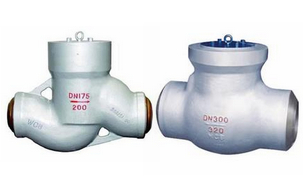

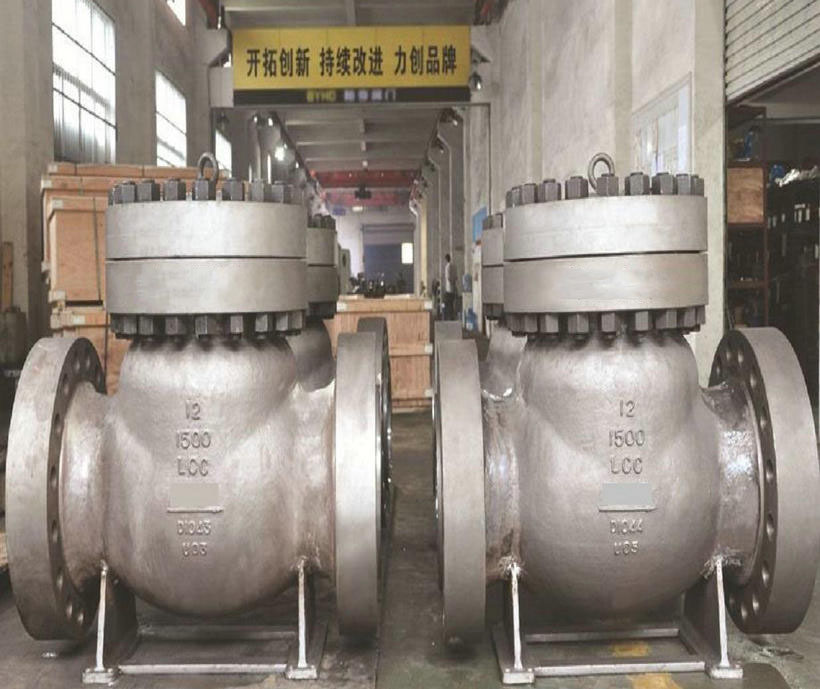

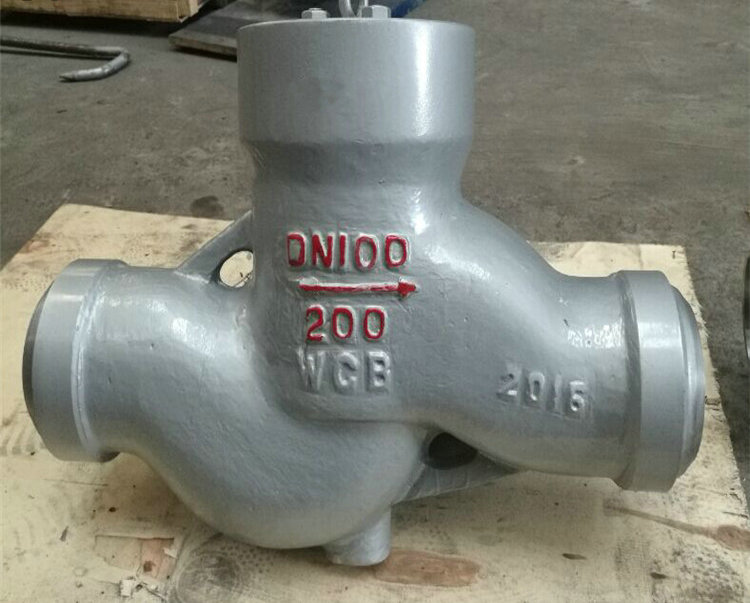

实物图片

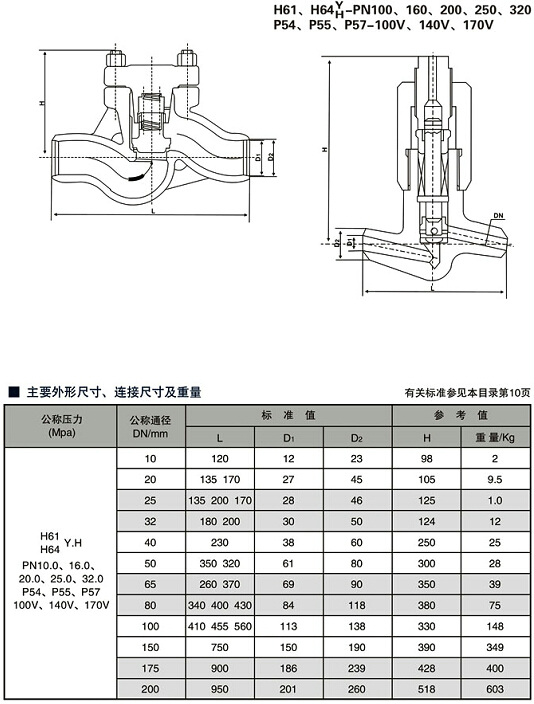

高温高压止回阀_(电站,磅级,焊接)高温高压止回阀尺寸图:
