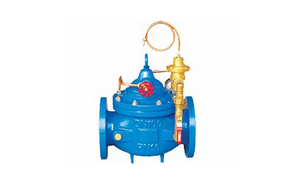

限流止回阀

简要描述:限流止回阀,微阻限流止回阀,主要用于多泵并联使用时安装于水泵的出口,起限制水泵工作流量,调节扬程,防止停泵回流作用。

  • 产品型号:LH45
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:3094

详细介绍

限流止回阀,微阻限流止回阀,主要用于多泵并联使用时安装于水泵的出口,起限制水泵工作流量,调节扬程,防止停泵回流作用。
1、  限流功能

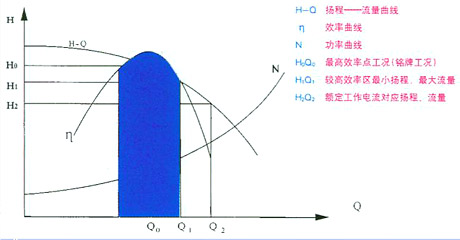

该阀安装于水泵出口,在单泵启动和非全数设计工作数设计工作泵工作时,对工作泵起限制流量作用,使泵在较高效率状态下工作;防止电动机在水泵低扬程、大流量、低效率时发生过载现象;防止超额定电流烧电机现象的发生,起到显著的节能效果。该阀设定一个控制工作扬程,当水泵工作扬程低于控制扬程时阀门做关阀动作,使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开,阀门阻力极小。
2、  止回功能
该阀的止回功能完全等于微阻缓闭止回阀,且无关闭噪音,零回流。
3、调节扬程
根据工况需要可手动调节扬程
选型
1、可根据水泵公称通径直接选用。
2、控制扬程的设定可按电机额定电流设定,也可以按高效率工况设定,该阀门工作扬程设定值可调。
 限流止回阀,微阻限流止回阀性能与特点
1、支持水泵工作点在高效区内工作;
2、限制水泵在大流量低效率状态下运行;
3、关闭时无水锤现象;
4、防止水泵过载烧环电机;
5、无级调节扬程功能;
 限流止回阀,微阻限流止回阀技术参数
1、        公称压力:1.6 MPa,2.5 MPa(须预定);
2、        介质温度:0~150℃;
3、        限制扬程可调范围:0.1~0.6 MPa,出厂时设定在0.1 MPa;
4、        结构长度符合GB/T12221中“截止阀及止回阀的结构长度”中的优选尺寸。

限流止回阀零件材料

零件名称 材质
阀体、阀盖 铸铁、铸钢、不锈钢、球墨铸铁
阀杆 铬不锈钢
阀瓣 碳钢、不锈钢+丁晴橡胶
O形圈 丁晴橡胶

限流止回阀主要外形尺寸

公称通径 尺    寸(mm)
DN(am) L A1 A H1 H F
20 150 200 282 106 172 116
25 160 200 282 106 172 116
32 180 200 282 106 172 116
40 200 210 320 137 225 168
50 203 210 320 137 225 168
65 216 215 330 145 270 180
80 241 220 330 178 289 210
100 270 230 410 232 375 284
125 292 245 420 286 420 310
150 330 260 420 318 450 370
200 400 280 430 413 722 463
250 480 300 450 502 769 525
300 550 320 460 600 906 625
350 622 340 470 638 1480 705
400 685 360 480 677 1027 778
450 750 360 480 677 1027 778
500 811 410 780 750 1110 690
600 935 456 888 850 1286 785

安装与使用方法

LH45X限流止回阀介质流动方向应与阀体箭头方向一致,可以外接导压管装置出厂前均通过压力试验,安装时严禁损伤导压装置;阀上的1/2管接头应安装在水泵入口处;可水平安装也可以垂直安装;限流止回阀的需求扬程大于0.1MPa时,先逆时针把四通开大,然后再顺时针逐渐关闭调压阀,关闭过程中出口压力会逐渐增大,直至出口压力为需要扬程时,即完成初调节,反复启闭水泵2-3次,每次运行3-5分钟,出口压力不变即完成调试工作;视水质情况应经常检查出口压力值,当出口压力小于设定值时,应开启过滤器排除污物。

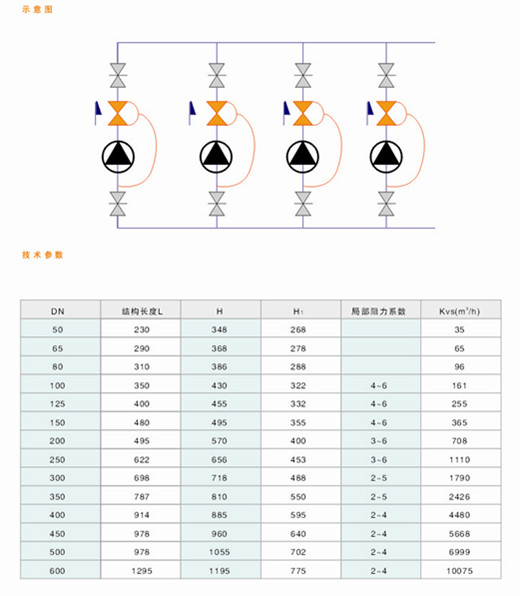

限流止回阀,微阻限流止回阀参数尺寸图:
