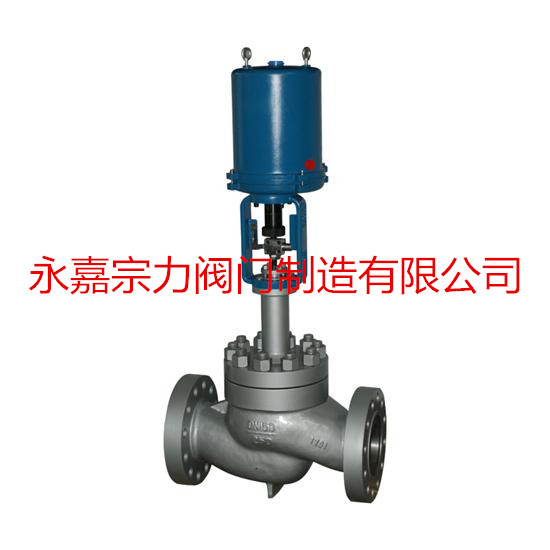

KHPM 电动高压调节阀是为高温、高压工况高设计的. 高强度、重荷载。阀体结构紧凑,压降损失小,阀芯导向面积大,具有良好的抗振性和低泄漏率.由于采用不平衡式结构,一般适于压差较小工况.
KHM系列高压平衡笼式调节阀采用压力平衡式结构阀芯, 高温、高压工况高设计的,高强度、重荷载。
低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制,适配气动,电动等执行器
产品规范
规范名称 |
工业控制阀 |
结构长度 |
法兰标准 |
气动调节阀 |
压力温度等级 |
国际标准 |
IEC 60534-1 |
IEC 60534-3-1 |
ASME B16.5 |
IEC 60534-4 |
ASME B16.34 |
国家标准 |
GB/T17213 |
GB/T17213.3 |
JB/T79、HG20592、GB/T9113 |
GB/T4213 |
GB/T9131 |
|
阀本体主要参数
形 式 |
套筒导向直通高压笼式阀 |
公称通径 |
DN25~DN300 |
公称压力 |
PN160、250、420,ANSI CL900、1500、2500 |
阀体阀盖材质 |
WCB、WC6、WC9、CF8、CF8M等 |
阀内件材质 |
304、316等 |
填 料 |
聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝 |
执行机构 |
气动、电动 |
与执行器连接 |
螺栓压紧式、圆螺母锁紧式 |
阀盖类型 |
标准型、高温型 |
连接方式 |
法兰型(RF、MFM、RJ)、焊接型(SW、BW) |
法兰距 |
见下表 |
工作温度 |
-29~+230(标准)、+230~+560(中高温) |
泄漏等级 |
ANSI B16.104 IV、VI、零泄漏 |
流量特性 |
等百分比、线性、开关 |
固有可调比 |
50:1 |
额定流量系数和行程
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定Cv |
等百分比ANSI 900、1500 |
6.0 |
12 |
17 |
25 |
52 |
78 |
110 |
180 |
270 |
375 |
650 |
900 |
1400 |
等百分比
ANSI 2500 |
5.0 |
8 |
12 |
17 |
31 |
52 |
78 |
125 |
180 |
270 |
470 |
720 |
1000 |
|
线性ANSI 900、1500 |
7.0 |
12 |
20 |
30 |
62 |
90 |
135 |
210 |
330 |
485 |
700 |
1000 |
1500 |
|
线性
ANSI 2500 |
5.0 |
8 |
12 |
20 |
43 |
62 |
90 |
150 |
210 |
330 |
520 |
800 |
1200 |
|
额定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
上表中阀门流量系数为标准配置,可以更换阀内件满足不同流量要求 |
安装注意事项
新设计、安装的控制系统,为了确保调节阀在开车时能正常工作,并使系统安全运行,新阀在安装之前,应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试:基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。
如果是对原系统中调节阀进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查。
调节阀在使用中,很多往往不是因为调节阀本身质量所引起,而是对调节阀的安装使用不当所造成,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此调节阀在安装使用时要注意以下几方面:
(1)调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
(2)调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
(3)安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2m时应尽量
