J61Y/J961Y/J962Y/J561Y高温高压截止阀,J61Y高温高压焊接截止阀结构形式与用途:
1,操作传动方式有:手动、正、伞齿轮传动、电动、气动等.订货时请注明传动方式。
2、焊接连接的截止阀适用于公称压力PN1.6-32MPa,及 P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上,切断和接通管路介质。适用介质为:水、蒸汽、油品、酸性介质等。
3、符合国内外先进标准的要求,阀门中腔采用压力自紧式密封结构,支管两端为焊接结构,焊接坡口可按标准或用户要求配接,密封可靠、性能良好、造型美观。
4、阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5、阀杆经调质及表面氮化处理,有良好的抗摩擦性和抗腐蚀性,保证阀门在运行时开启不经阀杆外漏,同时可更换阀杆调料。
6、中大口径可采用内旁通结构并设置滚动轴承与推力轴承、开关灵活,启闭轻松。
7、电动截止阀配有Dzw系列阀门电动装置,具有壳体小,重量轻,功能全,外形美观等特点,并可与程控电脑配套使用.也
程控电脑配套使用,也可按用户要求选配电动装置。
制造验收技术标准1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
高温高压截止阀主要性能和使用规范
产品型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 公作温度℃ | 适用介质 | |||
壳体强度 | 密封 | P54 | P55 | P57 | ||||
J61H(Y)-100 | 10 | 15 | 11 | / | / | / | ≤425 | 水、蒸汽、油品 |
J61H(Y)-200 | 20 | 30 | 22 | / | / | / | ||
J61H(Y)-250 | 25 | 38 | 28 | / | / | / | ||
J61H(Y)-320 | 32 | 48 | 36 | / | / | / | ||
J61Y-P54/100V | 20 | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
J61Y-P54/140V | 25 | 38 | 28 | 14 | / | / | ||
J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤550 | |
J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
J61Y-P57/170V | / | 60 | 44 | / | / | 17 |
标准与规范
设计与制造 | 结构长度 | 压力 – 温度等级 | 试验标准 |
E101 JB/T3595 DL/T531 |
E101 JB2766 GB/T15188.1 |
E101 JB/T3595 |
E101 JB/T9092 |
主要零件材料
零件材料 | 材料牌号 | ||
阀 体 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
阀 盖 | WCB A105 | WC6 12Cr1MoV | WC9 12Cr1MoV |
阀 瓣 | WCB A105 | WC6 25Cr2MoV | WC9 25Cr2MoV |
阀 杆 | 2Cr13 / 1Cr17Ni2 | 25Cr2MoV | 25Cr2MoV |
阀 座 | 25 + STL | 304 | 304 |
密封环 ( 垫 片 ) | 增强柔性石墨 / 软钢 | ||
填 料 | 增强柔性石墨 | ||
阀 杆 螺 母 | ZCuAl10Fe3 / D2 |

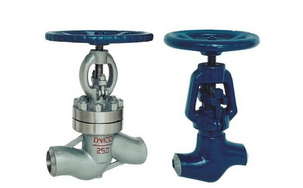

实物图片
