当前位置:首页   >  产品中心  >  截止阀 > 保温截止阀

保温截止阀

简要描述:保温截止阀,保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝团的离粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间,阁门的侧面、底部设置有夹套的连接口。由于增加了夹套.此种阀门的连接法兰尺寸要比同一规格普通的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

  • 产品型号:BJ41W/H ,BJ45W
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:3110

详细介绍

保温截止阀,保温夹套截止阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝团的离粘度介质。该系列阀门的夹套焊装于阀门的两法兰之间,阁门的侧面、底部设置有夹套的连接口。由于增加了夹套.此种阀门的连接法兰尺寸要比同一规格普通的连接法兰大一到两个规格,但结构长度与同规格的阀门相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门。

保温截止阀,保温夹套截止阀执行标准

设计与制造:BS1873BS5160GB12233

法兰尺寸:ANSIB16.5JB/T79GB9113

压力温度:ANSIB16.34

结构长度:ANSIB16.10BS1873GB12221

对焊连接尺寸:ANSIB16.25

检验与实验:BS6755GB/T13927

 标准规范1、设计制造按GB12234-89 GB12234-89
2、结构长度按GB12221-89 GB12221-89
3、法兰尺寸按JB/T79-94 JB/779-94
4、阀门检查和试验按GB13927

保温截止阀性能参数

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用温度
(℃)
适用介质 保温套压力
(MPa)
壳体 密封
BJ41W-16P.R.C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.3
BJ41W-25P.R.C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.3
BJ41W-40P.R.C 4.0 6.0 4.4 ≤350 硝酸类 ≤1.3
BJ41W-64P.R.C 6.4 9.0 6.6 ≤350 硝酸类 ≤1.3

保温夹套直流式截止阀性能参数

型号 公称压力 试验压力 适用温度 适用介质 保温套压力
壳体 密封
BJ45W-25P 2.5 3.75 2.75 ≤350 硝酸类 ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 硝酸类
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

主要零件材料

零件名称 ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
阀体/阀盖世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
闸板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
阀杆 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13
填料 PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
压盖 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
填料压环 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

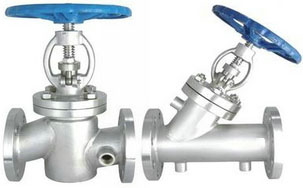

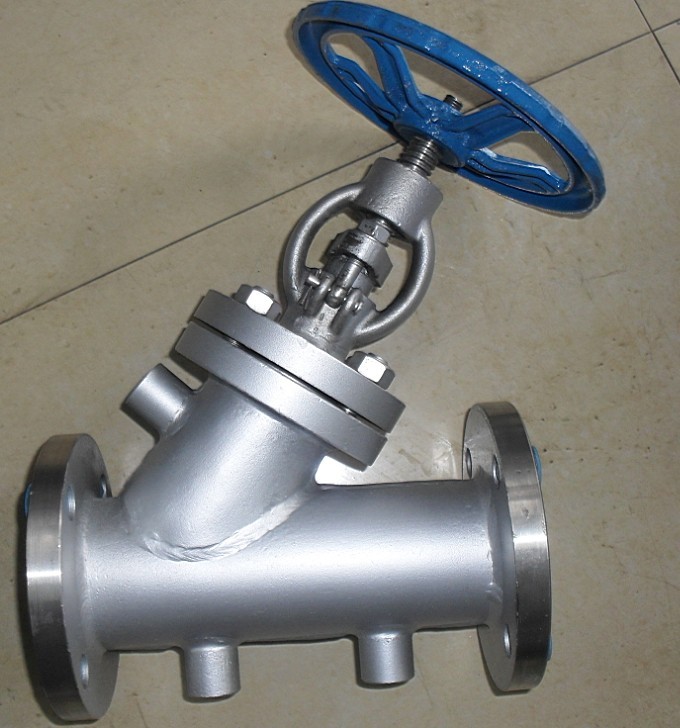

实物图片

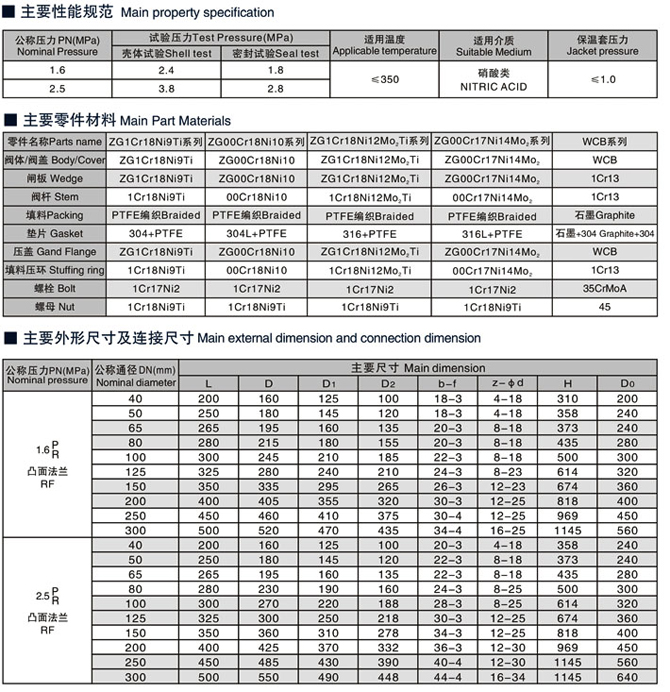

保温截止阀,保温夹套截止阀参数尺寸图:
