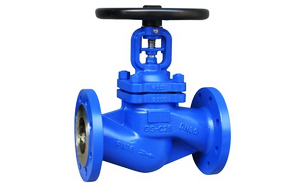

蒸汽截止阀

简要描述:蒸汽截止阀,高温蒸汽截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀公称压力1.6MPa-16.0MPa,工作温度-29~650℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

  • 产品型号:J41H/Y
  • 产品产地:浙江温州
  • 更新时间:2023-04-04
  • 访  问  量:7400

详细介绍

蒸汽截止阀,高温蒸汽截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。截止阀的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀公称压力1.6MPa-16.0MPa,工作温度-29~650℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

◆蒸汽截止阀产品特点

1、结构简单,制造和维修比较方便
2、工作行程小,启闭时间短
3、密封性好,密封面间磨擦力小,寿命较长

蒸汽截止阀,高温蒸汽截止阀执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

性能参数

型号 J41H-16C~160C J41Y-16C~160C J41W-16P~160P
工作压力(MPa) 1.6~16.0
适用温度(℃) ≤425 ≤150
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳素钢 铬镍钛不锈钢
阀杆 铬不锈钢 铬镍钛不锈钢
密封面 堆焊铁基合金 堆焊硬基合金 本体材料
填料 石棉石墨、柔性石墨、聚四氟乙烯

压力试验MPa

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.4 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7

主要零件材料及性能

体盖扳 阀杆 密封面 垫片(环) 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
本体材料
尼龙
增强柔性石墨
1Crl3/柔性石墨
08软钢
0Cr18Ni9Ti
OCr18Ni12Mo2Ti
柔性石墨
增强柔性石墨
SFB-260
SFP-260
≤425 水、蒸汽、油品
WC1 38CrMoAI
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸类
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

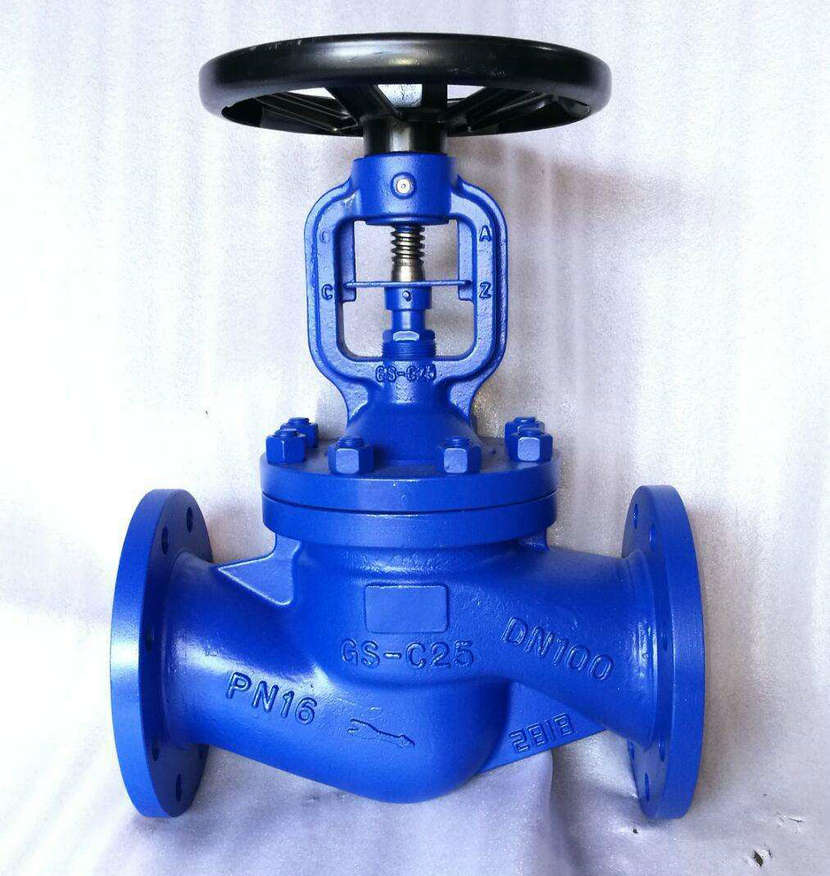

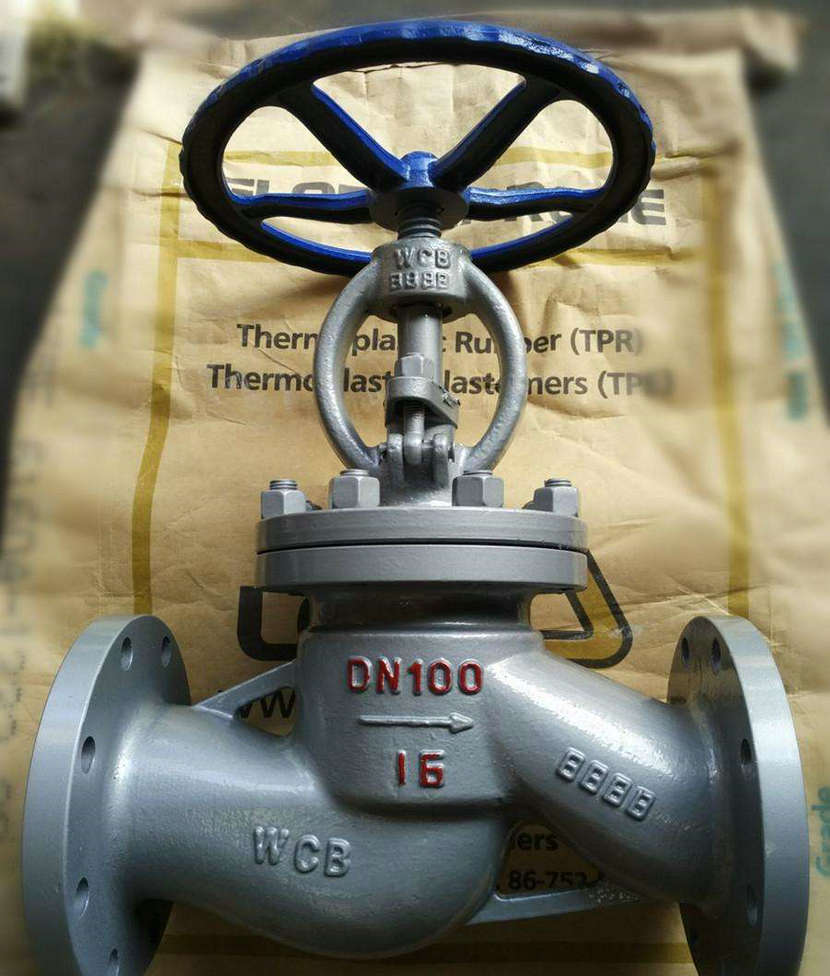

实物图片

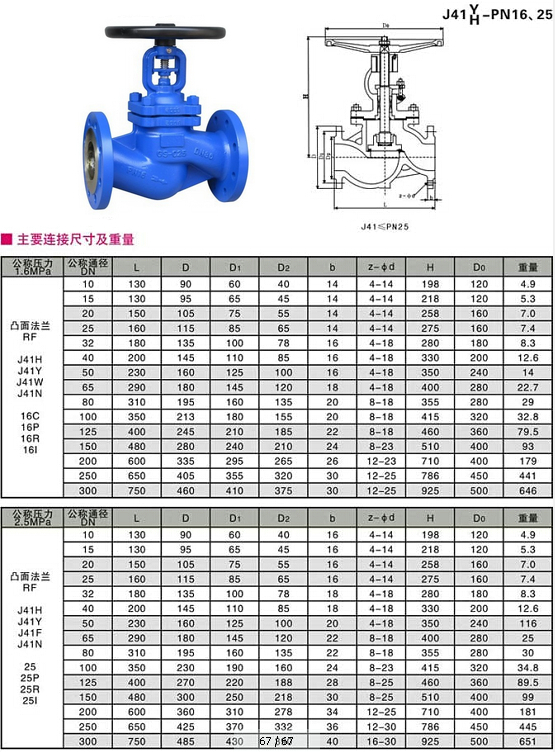

蒸汽截止阀,高温蒸汽截止阀参数尺寸图:
