当前位置:首页   >  产品中心  >  截止阀 > 球芯截止阀

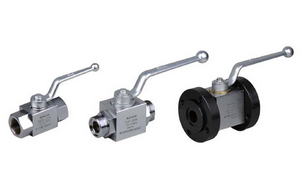

球芯截止阀

简要描述:QJH系列高压球芯截止阀QJH系列 连接形式:B-板式F-法兰式 NL-内螺纹连接WL—外螺纹连接公称通径:6,10,15,20,25,32,40,50,65,80mm压力等级:H—32MPa系列代号:QJ—球芯截止阀详细参数

  • 产品型号:QJH
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:1111

详细介绍

QJH系列高压球芯截止阀QJH系列  连接形式:B-板式F-法兰式 NL-内螺纹连接WL—外螺纹连接公称通径:6,10,15,20,25,32,40,50,65,80mm压力等级:H—32MPa系列代号:QJ—球芯截止阀详细参数

球芯截止阀型号

型号 A B C L1 L2 L3 L4 L5 L6 H N d1 d2
QJH-10B 80 54 42 60 45 11 13 105 33 38 62 Ф8.5 Ф9
QJH-15B 92 58 44 56 52 6 18 147 39 42 77 Ф8.5 Ф14
QJH-20B 108 70 52 70 60 8.5 21.5 185 45 50 90 Ф11 Ф18
QJH-25B 125 75 60 80 72 11 20 185 54.5 55 99 Ф11 Ф24
QJH-32B 152 98 71 120 90 19 16 240 69.5 75 111 Ф13 Ф30
QJH-40B 185 120 93 150 110 23 20 240 80 90 129 Ф17 Ф38
型号 D L L1 L2 H F E N
QJH-50F1 Ф62 170 30 17 104 118 55 240
QJH-65F1 Ф77 220 45 22 126 132 67
QJH-80F1 Ф91 240 45 25 139 142 75
型号 A B C L H×a 2-D
QJH-06NL 13.5 27 105 67 33×26 M16×1.5
QJH-10NL 16 40 105 76 36×32 M18×1.5
QJH-15NL 19 45 147 88 45×38 M27×2
QJH-20NL 25 46 185 100 55×48 M33×2
QJH-25NL 28.5 59 185 116 64×57 M42×2
QJH-32NL 37.5 74 240 130 84×75 M48×2
QJH-40NL 42.5 88 240 140 95×85 M60×2
型号 A B C L H×a 2-D
QJH-06WL 13.5 27 105 71 33×26 M16×1.5
QJH-10WL 16 40 105 86 36×32 M22×1.5
QJH-1WNL 19 45 147 96 45×38 M30×1.5
QJH-20WL 25 46 185 112 55×48 M36×2
QJH-25WL 28.5 59 185 122 64×57 M42×2
QJH-32WL 37.5 74 240 145 84×75 M52×2
QJH-40WL 42.5 88 240 163 95×85 M60×2

球芯截止阀,高压球芯截止阀尺寸图:
