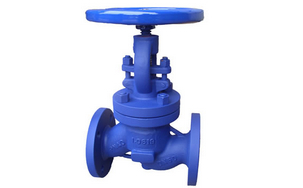

德标截止阀

简要描述:德标截止阀,DIN德标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

  • 产品型号:J41H/W
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:1838

详细介绍

德标截止阀,DIN德标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。本阀要水平安装  截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
三、德标截止阀工作原理
截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。
截止阀的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
截止阀只许介质单向流动,安装时有方向性。截止阀的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。
四、德标截止阀优点与缺点
优点
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
 注意事项
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
4、流体阻力大,长期运行时,密封可靠性不强
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。

 技术规范制造标准: DIN EN13709-2003
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995
试验标准: DIN EN12266:2003


阀体/阀盖
阀杆 阀瓣 螺栓 螺母 填料Packing 垫片Gasket
GG25 13Cr GG25 B7 2H 石墨 石墨+304
WCB 13Cr WCB B7 2H 石墨 石墨+304
CF8 F304 CF8 B8 8 石墨
石墨
石墨+304
石墨+304


CF8M F316 CF8M B8 8 石墨 石墨+304


 性能规范

公称压力(MPa) 壳体试验压力(Mpa) 密封压力试验(Mpa) 适用温度(℃) 适用介质
1.6 2.4 1.76 HT:-10~300℃
CS:-29~425℃
SS:-59~540℃
水
蒸汽
油品
2.5 3.75 2.75
4.0 6.0 4.4

 主要外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L PN16 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN25 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
PN40 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H PN16 190 190 195 210 220 230 255 270 360 380 415 530 665 932 992 1205
PN25 190 190 195 210 220 230 255 270 360 380 427 545 675 940 1055 1213
PN40 190 190 195 210 220 230 255 270 360 380 436 562 683 952 1065 1225
W PN16 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN25 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
PN40 120 120 140 140 160 180 180 200 250 300 300 400 520 550 600 650
