ZL73X型链轮式浆液阀

简要描述:浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多优点,同时具备手动、电液动操作功能。电气控制

  • 产品型号:ZL73X型链轮式浆液阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3962

详细介绍

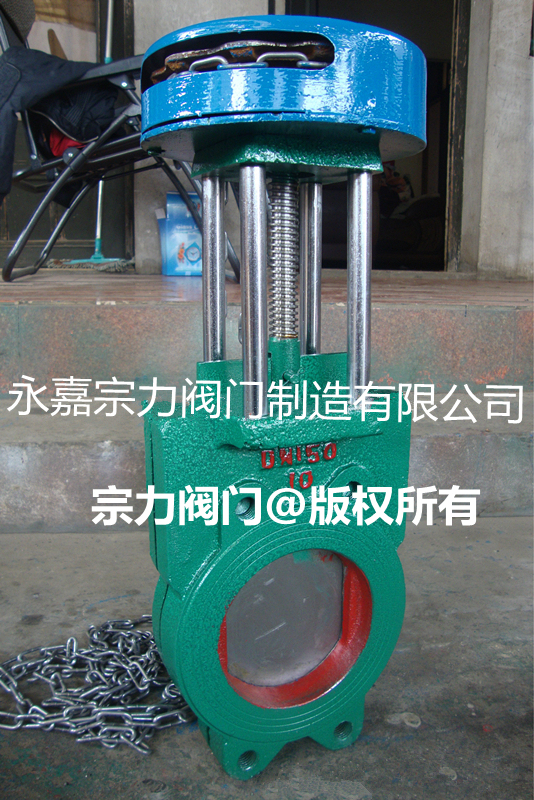

ZL73X型链轮式浆液阀产品实物图片展示:
ZL73X型链轮式浆液阀
电液动动装置参数:
◎机、电、液、仪一体化,实现现场控制,集中监控或自动控制。
◎无级调力,运行平稳,冲击力小,适用于较高压力场合。
◎节能,液压传动效率高达80%
◎阀门整体结构紧凑,体积小,无需液压泵站。
◎可控制任意阀位并可锁定。

ZL73X链轮式浆液阀执行标准;
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
阀门检查和试验:GB/T 13927-92

ZL73X链轮式浆液阀产品特点:
1、启闭迅速,平稳可靠,自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置,在易燃易爆,甚至有毒气体环境中可以正常工作。
4、配有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。

ZL73X链轮式浆液阀概述:
浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多优点,同时具备手动、电液动操作功能。电气控制:行程开关控制、位置显示仪控制,实现了机、电、液、仪一体化等多功能体系。本类阀门在管道中一般应当水平安装。

链轮式浆液阀结构形式及特征:
1、阀体结构形式及密封方式
我公司新研制的浆液阀分对夹式和整体式,对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构,克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形,介质外泄等缺点。闸板采用刀形结构,解决了灰浆沉淀密封槽内,阀门关闭不严,外泄漏等问题。
2、驱动装置分手动操作和电液动操作两种
手动装置:操作简单,适用于力矩较小阀门。
电液动装置:适用于力矩较大,力和速度可调,可任意任置锁定的阀门装置。

链轮式浆液阀适用介质:
1、采矿、钢铁工业——用于煤浆、滤碴浆等。
2、净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。
3、造纸工业——用于任何浓度纸浆、料水混合物。
4、制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。
5、食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。
6、电站除灰——用于灰渣浆。

链轮式浆液阀安装维护:






可能出现的故障
可能的故障原因
排除故障的方法
密封泄漏
密封圈有杂物
清洁密封面
密封圈损坏
更换密封圈或研磨密封面
上密封密封泄漏
上密封填料松动
拧紧填料或压盖上的螺栓
上密封填料失效
注油或更换上密封填料
法兰端面泄漏
连接螺栓未均匀拧紧
均匀拧紧法兰连接螺栓
法兰垫片失效
更换法兰垫片
阀门开关卡涩
驱动装置失去润滑
给阀门驱动装置加注润滑油

ZL73X型链轮式浆液阀主要性能规范



公称压力 (MPa) 壳体试验 (MPa) 密封试验 (MPa) 工作温度 适用介质
0.6
1.0
0.9
1.5
0.66
1.5
≤80℃
≤80℃
煤浆、粮浆、纸浆、泥浆
活水砂浆、矿渣、碱液

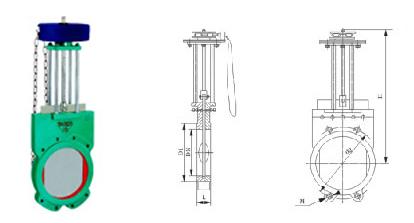

ZL73X型链轮式浆液阀主要外形及连接尺寸








公称压力 DN L D1 D2 H n-M
0.6MPa 50 48 100 125 330 4-M16
65 48 120 145 340 4-M16
80 50 135 160 380 8-M16
100 50 155 180 440 8-M16
125 50 185 210 500 8-M16
150 60 210 240 600 8-M20
200 60 265 295 700 8-M20
250 70 320 350 890 12-M20
300 70 368 400 1050 12-M20
350 80 428 460 1160 16-M20
400 80 482 515 1200 16-M22
1.0MPa 50 48 100 125 330 4-M16
65 48 120 145 340 4-M16
80 50 135 160 380 8-M16
100 50 155 180 440 8-M16
125 50 185 210 500 8-M16
150 60 210 240 600 8-M20
200 60 265 295 700 8-M20
250 70 320 350 890 12-M20
300 80 368 400 1050 12-M20
350 90 428 460 1160 16-M20
400 120 482 515 1200 16-M22
