衬胶截止阀

简要描述:衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)

  • 产品型号:J41J
  • 产品产地:浙江温州
  • 更新时间:2021-04-26
  • 访  问  量:2696

详细介绍

衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃(按照衬里材料)

衬胶截止阀,J41J衬胶截止阀专用于控制一般腐蚀性介质,阀体内腔表面覆有可供选择的各种橡胶,适用于不同工作温度和流体管中,具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。电动高真空球阀和J41J衬胶截止阀区别比较大,GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作,达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。球阀阀体、阀盖、阀杆:不锈钢,密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL。

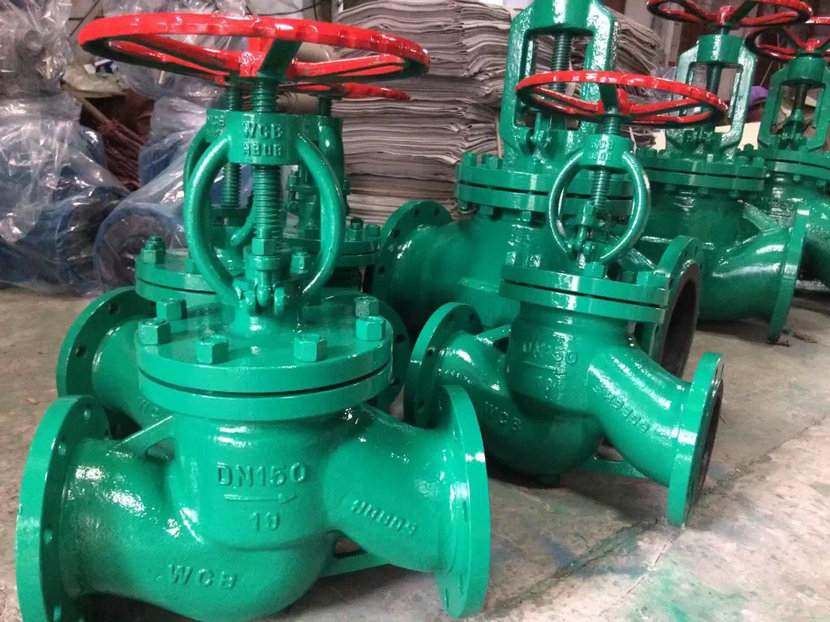

实物图片

要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳不锈钢

Z

C

P

R

PL

RL

1

阀体、阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣、阀杆

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活节螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

衬里层/阀座

衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)

5

填料

PTFE(F4) PTFE(F4)

6

填料压盖

WCB

WCB

CF8

CF8M

CF3

CF3M

7

阀杆螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手轮

HT200

HT200

WCC

WCC

WCC

WCC

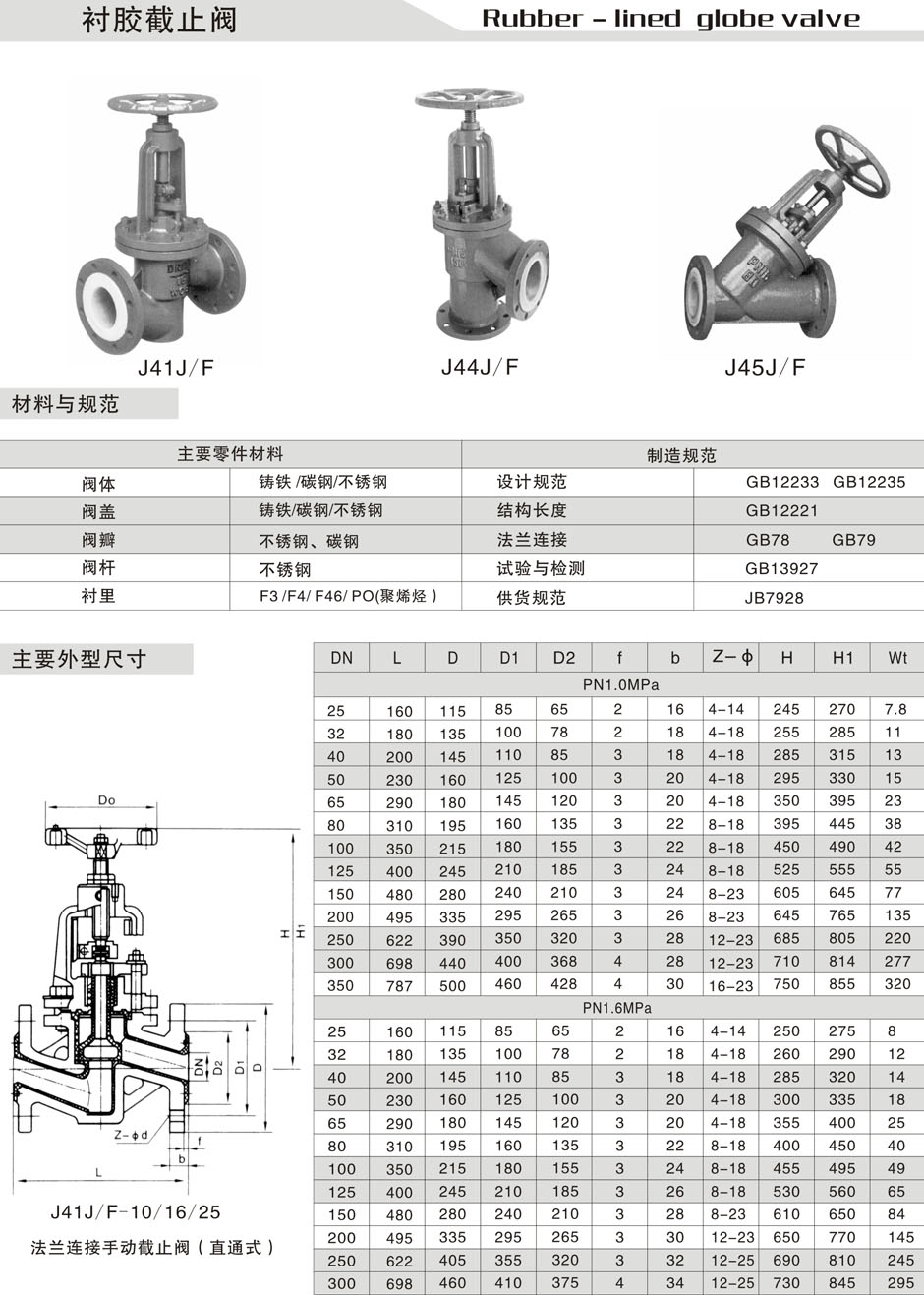

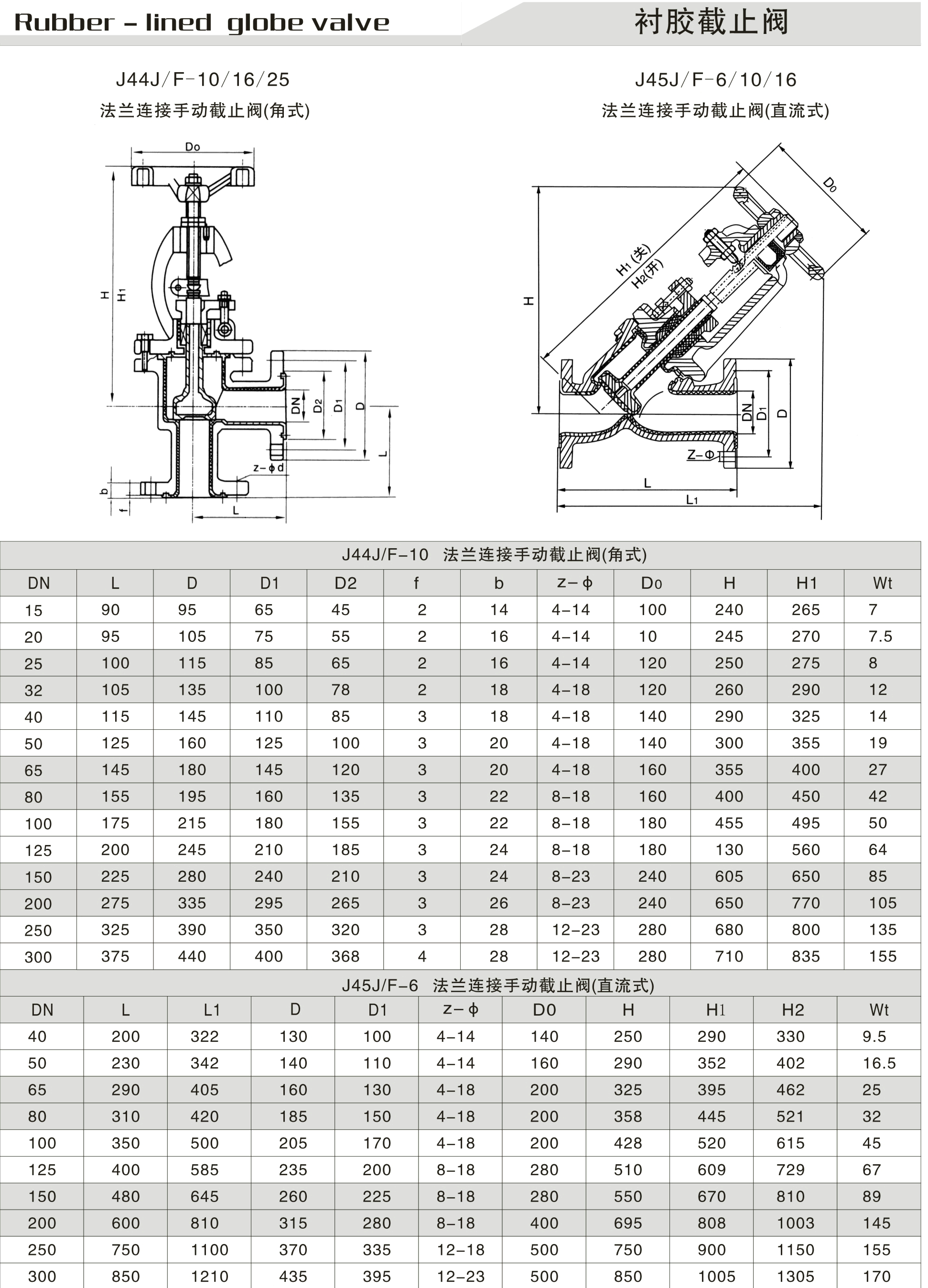

衬胶截止阀,J41J衬胶截止阀参数尺寸图:
