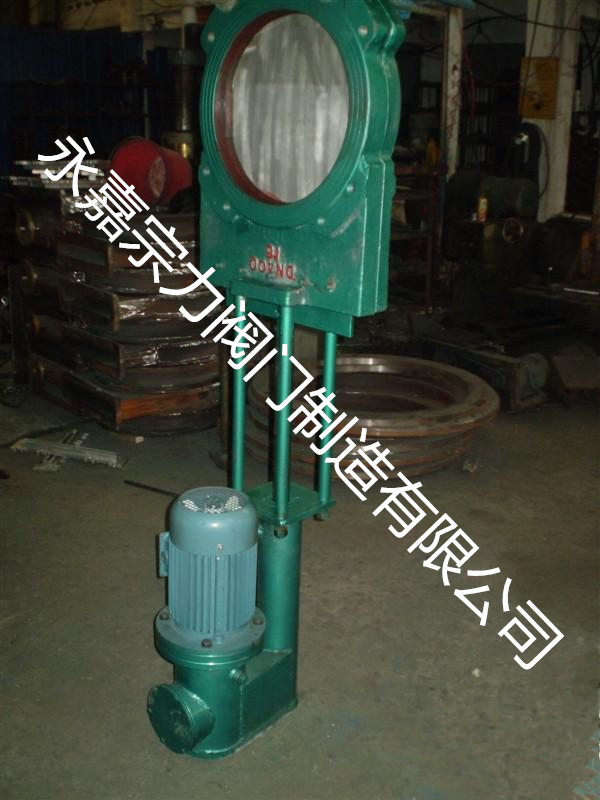

Z273电液动浆液阀

简要描述:电液动浆液阀本公司生产的新型手动、电液动浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀

  • 产品型号:Z273电液动浆液阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:8269

详细介绍

电液动浆液阀本公司生产的新型手动、电液动浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀,以及安装方便等诸多优点,同时具备手动、电液动操作功能。电气控制:行程开关控制、位置显示仪控制,实现了机、电、液、仪一体化等多功能体系。

电液动浆液阀结构形式及特征

 1、电液动浆液阀阀体结构形式及密封方式

  我公司新研制的浆液阀分对夹式和整体式,对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构,克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形,介质外泄等缺点。闸板采用刀形结构,解决了灰浆沉淀密封槽内,阀门关闭不严,外泄漏等问题。

 2、电液动浆液阀驱动装置

  手动装置:操作简单,适用于力矩较小阀门。

  电液动装置:适用于力矩较大,力和速度可调,可任意任置锁定的阀门装置。

电液动浆液阀适用介质:

  采矿、钢铁工业——用于煤浆、滤碴浆等。

  净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

  造纸工业——用于任何浓度纸浆、料水混合物。

  制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

  食品工业——用于洗涤和冲洗设备,粮食输送设备,麦芽浆等。

  电站除灰——用于灰渣浆。

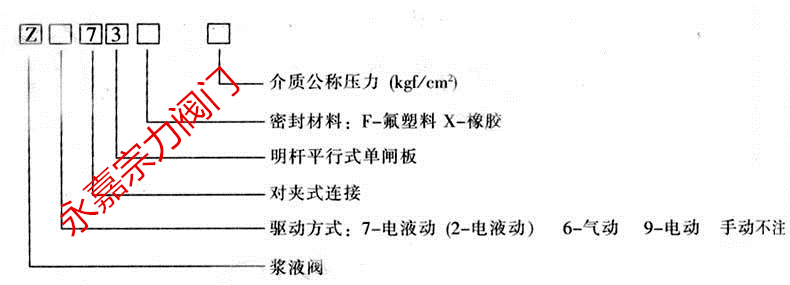

电液动浆液阀产品型号编制规则

Z273电液动浆液阀

电液动浆液阀技术参数



型号
  Z□73□-6   Z□73□-10   Z□73□-16
介质公称压力
  0.6MPa    1.0MPa     1.6MPa
介质工作温度
  -20~28℃
材料
  阀体:灰铸铁、球墨铸铁;闸板及阀杆;不锈钢

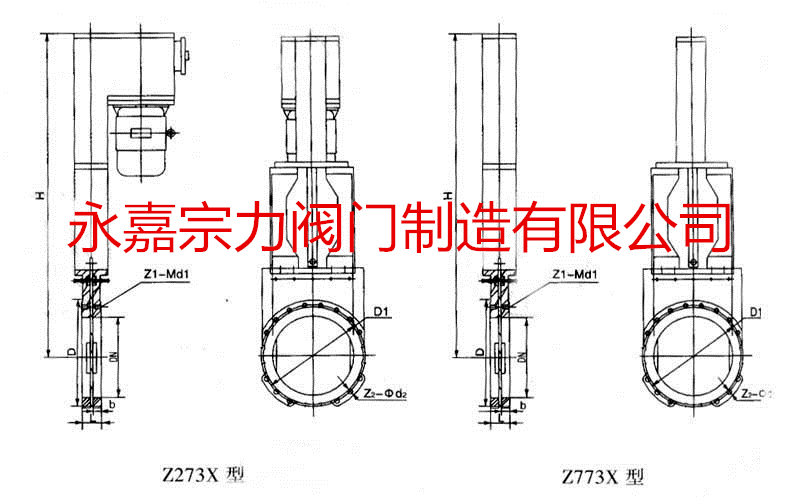

电液动浆液阀外型及连接尺寸



 Z273电液动浆液阀



公称通径
DN(mm)
尺寸(mm)
L
D1
D
H1
H2
b
D0
Z1-Md1
Z2-φd
PN0.6    Z73X-6型
50
48
110
103
283
335
21
200
2-M12
2-φ14
65
48
130
130
313
385
21
200
2-M12
2-φ14
80
48
150
135
343
428
21
200
2-M16
2-φ18
100
50
170
165
400
510
22
240
2-M16
2-φ18
125
54
200
180
451
580
24
240
2-M16
2-φ18
150
62
2258
207
500
655
26
330
2-M16
2-φ18
200
68
280
274
639
844
28
330
2-M16
2-φ18
250
75
335
328
787
1042
32
400
4-M16
4-φ18
300
88
395
378
889
1192
36
500
4-M16
4-φ23
350
93
445
440
982
1337
40
500
6-M20
4-φ23
400
105
495
490
1074
1484
45
600
6-M20
4-φ23
450
115
550
541
1166
1625
50
700
8-M20
6-φ23
500
130
600
594
1258
1768
55
700
8-M20
6-φ23
PN1.0(10)    Z73X-10型
50
48
125
103
283
335
21
200
2-M12
2-φ14
65
48
145
130
313
385
21
200
2-M12
2-φ14
80
48
160
135
343
428
21
240
2-M16
2-φ18
100
50
180
160
400
510
22
240
2-M16
2-φ18
125
54
210
180
451
580
24
330
2-M16
2-φ18
150
62
240
207
500
655
26
330
2-M20
2-φ23
200
68
295
274
639
844
28
400
2-M20
2-φ23
250
75
350
328
787
1042
32
500
4-M20
4-φ23
300
88
400
378
889
1192
36
500
4-M20
4-φ23
350
93
460
440
982
1337
40
600
6-M20
4-φ23
400
105
515
490
1074
1484
45
700
6-M24
4-φ27
450
115
565
541
1166
1625
50
700
8-M24
6-φ27
500
130
620
594
1258
1768
55
700
8M24
6-φ27
PN1.6(16)    Z73X-16型
50
48
125
103
283
335
21
200
2-M16
2-φ18
65
48
145
130
313
385
21
200
2-M16
2-φ18
80
48
160
135
343
428
21
200
2-M16
2-φ18
100
50
180
160
400
510
22
240
2-M16
2-φ18
125
54
210
180
451
580
24
240
2-M16
2-φ18
150
62
240
207
500
655
26
330
2-M20
2-φ23
200
68
295
274
639
844
28
330
2-M24
2-φ27
250
75
355
328
787
1042
32
400
4-M24
4-φ27
300
88
410
378
889
1192
36
500
4-M24
4-φ27
350
93
470
440
982
1337
40
500
6-M24
4-φ27

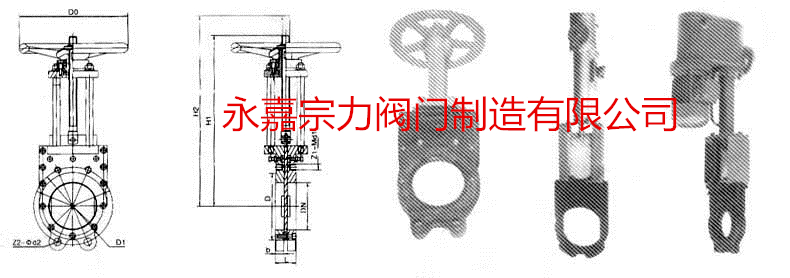

电液动浆液阀外型及连接尺寸

电液动浆液阀



公称通径DN(mm)
尺寸(mm)
1
b
Z1-Md1
Z2-φd2
缸径(Z273-Z773)
功率(kW)
PN0.6(6)    Z273X-6、Z273-6、Z773-6型
50
48
110
103
360
21
2-M12
2-φ14
φ50/φ63
0.75
65
48
130
130
385
21
2-M12
2-φ14
φ50/φ63
0.75
80
48
150
135
489
21
2-M16
2-φ18
φ50/φ63
0.75
100
50
170
160
559
22
2-M16
2-φ18
φ50/φ63
0.75
125
54
200
180
649
24
2-M16
2-φ18
φ63
1.1
150
62
225
207
700
26
2-M16
2-φ18
φ63
1.1
200
68
280
274
907
28
2-M16
2-φ18
φ80
1.1
250
75
335
328
1082
32
4-M16
4-φ18
φ80
1.5
300
88
395
378
1261
36
4-M20
4-φ23
φ100
1.5
350
93
445
440
1417
40
6-M20
4-φ23
φ100
1.5
400
105
495
490
1570
45
6-M20
4-φ23
φ125
2.2
450
115
550
541
1750
50
8-M20
6-φ23
φ125/φ140
2.2
500
130
600
594
1910
55
8-M20
6-φ23
φ125/φ140
2.2
600
136
705
690
2230
58
8-M24
6-φ27
φ125/φ140
3
700
150
810
810
2550
65
10-M27
6-φ30
φ140/φ160
3
800
148
920
928
2842
62
10-M27
6-φ30
φ160
3
PN1.0(10)    Z273X-10、Z773-10型
50
48
125
103
360
21
2-M12
2-φ14
φ50/φ63
0.75
65
48
145
130
385
21
2-M12
2-φ18
φ50/φ63
0.75
80
48
160
135
489
21
2-M16
2-φ18
φ50/φ63
0.75
100
50
180
160
559
22
2-M16
2-φ18
φ50/φ63
0.75
125
54
210
180
649
24
2-M16
2-φ18
φ63
1.1
150
62
240
207
700
26
2-M20
2-φ23
φ63
1.1
200
68
295
274
907
28
2-M20
2-φ23
φ80
1.1
250
75
350
328
1082
32
4-M20
4-φ23
φ80
1.5
300
88
400
378
1261
36
6-M20
4-φ23
φ100
1.5
350
93
460
440
1417
40
6-M20
4-φ23
φ100
1.5
400
105
515
490
1570
45
6-M24
4-φ27
φ125
2.2
450
115
565
541
1750
50
8-M24
6-φ27
φ125/φ140
2.2
500
130
620
594
1910
55
8-M24
6-φ27
φ125/φ140
2.2
600
136
725
690
2230
58
8-M27
6-φ30
φ125/φ140
3
700
150
840
810
2550
65
10-M30
6-φ34
φ140/φ160
3
800
148
950
928
2842
62
10-M30
6-φ34
φ160
3
PN1.6(16)    Z273X-16、Z773-16型
50
48
125
103
360
21
2-M16
2-φ18
φ50/φ63
0.75
65
48
145
130
385
21
2-M16
2-φ18
φ50/φ63
0.75
80
48
160
135
489
21
2-M16
2-φ18
φ50/φ63
0.75
100
50
180
160
559
22
2-M16
2-φ18
φ50/φ63
0.75
125
54
200
180
649
24
2-M16
2-φ18
φ63
1.1
150
62
240
207
700
26
2-M20
2-φ23
φ63
1.1
200
68
295
274
907
28
2-M24
2-φ27
φ80
1.1
250
75
355
328
1082
32
4-M24
4-φ27
φ80
1.5
300
88
410
378
1261
36
4-M24
4-φ27
φ100
1.5
350
93
470
440
1417
40
6-M24
4-φ27
φ100
1.5
400
109
525
500
1570
47
6-M27
4-φ30
φ125
2.2
450
121
585
640
1750
53
8-M27
6-φ30
φ125/φ140
2.2
500
136
650
710
1910
58
8-M27
6-φ30
φ125/φ140
2.2
600
148
770
840
2230
62
8-M30
6-φ34
φ125/φ140
3
