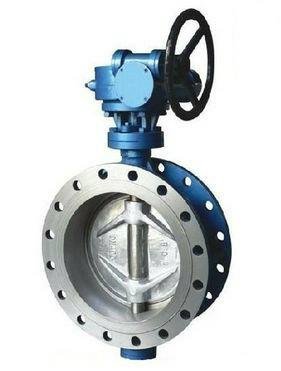

法兰蝶阀

简要描述:法兰蝶阀,法兰软密封蝶阀由于本产品蝶阀采用的是偏心原理设计,使密封面的空间运轨迹达到理想化,密封面相互之间无摩擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐磨性等得到了可靠的保证

  • 产品型号:D41X,D341X
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1130

详细介绍

法兰蝶阀,法兰软密封蝶阀由于本产品蝶阀采用的是偏心原理设计,使密封面的空间运轨迹达到理想化,密封面相互之间无摩擦、无干涉,加之密封材料选择得当,从而使蝶阀的密封性、耐磨性等得到了可靠的保证,具主要特点如下:

产品特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀,使用寿命长等特点。

制造规范设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

法兰蝶阀,法兰软密封蝶阀技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

密封材料选用和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

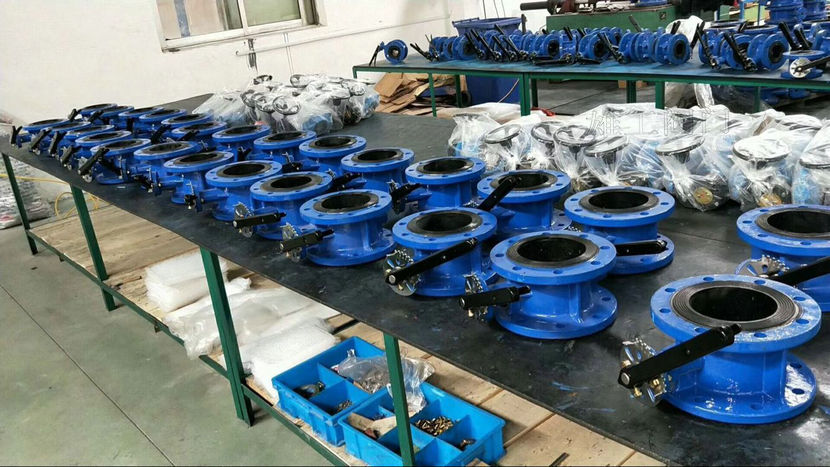

法兰蝶阀,法兰软密封蝶阀实物图:
