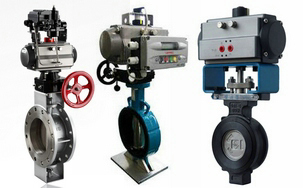

气动调节蝶阀

简要描述:气动调节蝶阀,智能气动蝶阀用高精度气动执行器与高性能密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。

  • 产品型号:ZSRW
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1900

详细介绍

气动调节蝶阀,智能气动蝶阀用高精度气动执行器与高性能密封蝶阀阀体组成。气动调节蝶阀具有结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。外加配阀门定位器,输入控制信号(4-20mADC)及0.4-0.7MPa的气源即可控制运转。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体。气动调节蝶阀是自动化控制系统中调节流量和截断流体的最佳装置。因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动调节蝶阀,智能气动蝶阀产品特点
(1)简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元。
(2)智能气动蝶阀采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
(3)气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。

主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
适用温度 碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

气动调节蝶阀 主要零件材质

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

气动调节蝶阀,智能气动蝶阀相关产品尺寸图:

气动调节蝶阀,智能气动蝶阀相关产品尺寸图:
