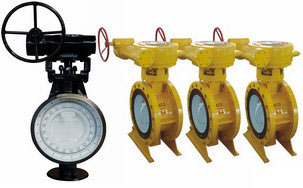

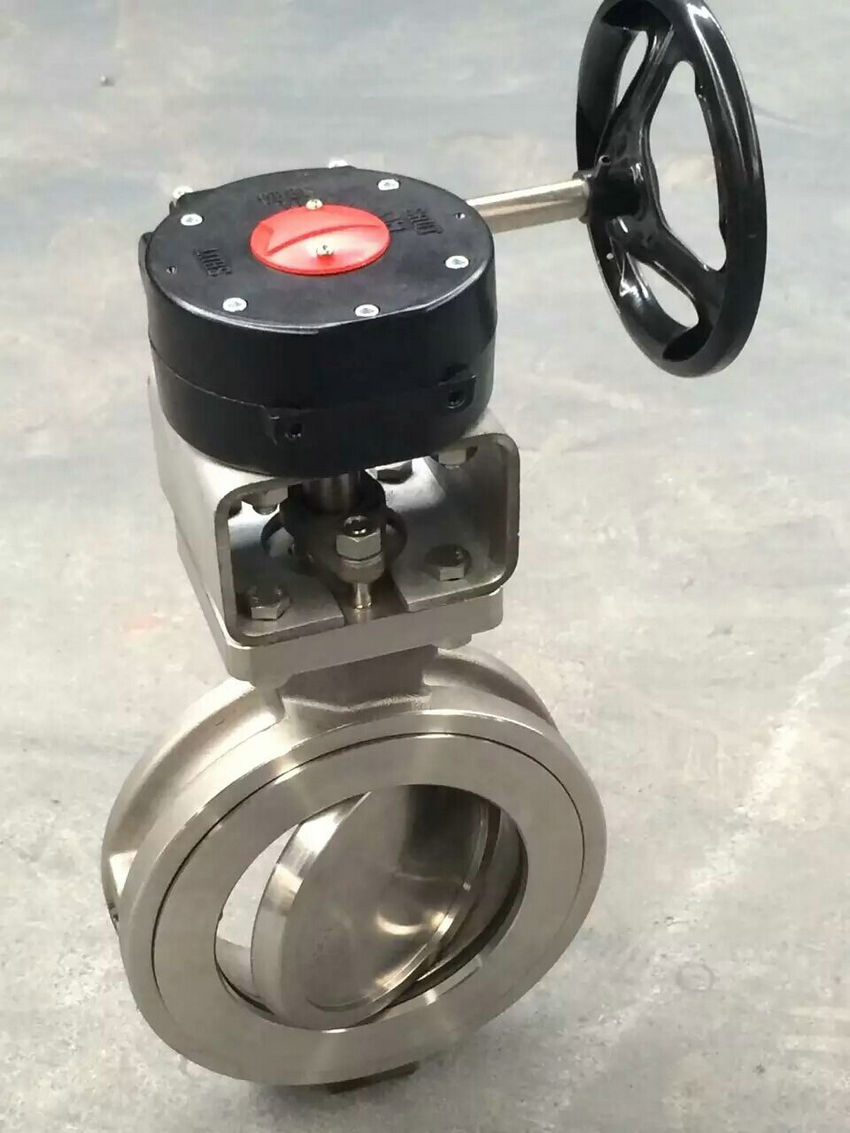

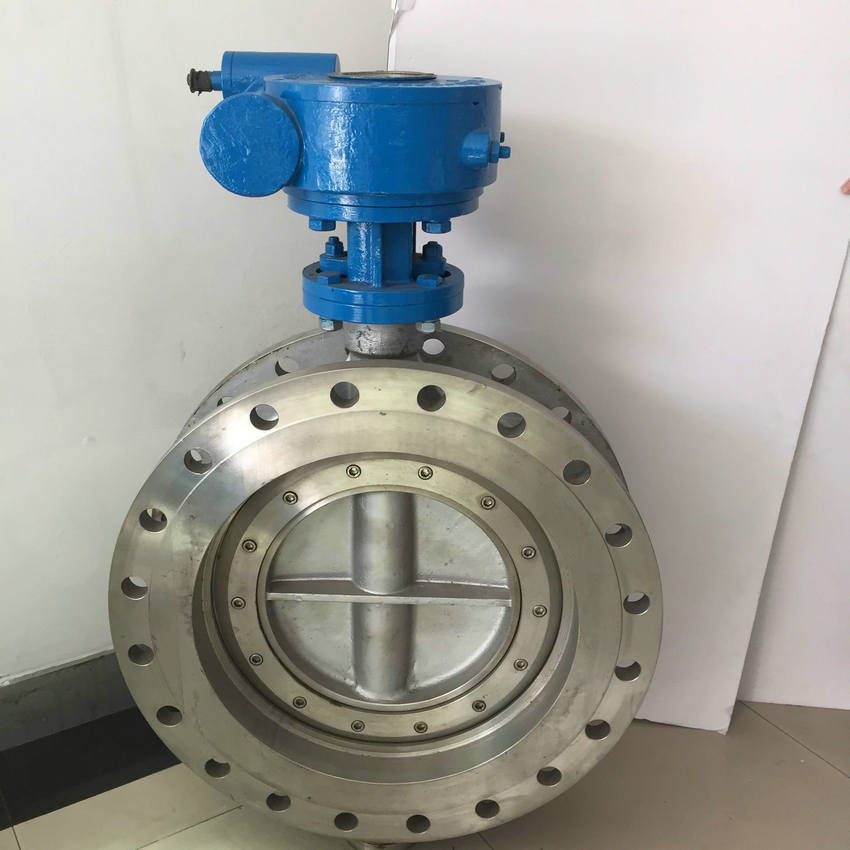

双向蝶阀

简要描述:双向蝶阀,双向压蝶阀,双向压金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏,是真正具有国际领先水平的高科技新产品。该产品成批生产后,创造了良好的经济效益和和社会效益,并被国内外广大用户选用,深受欢迎。

  • 产品型号:D373H,D343H
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2643

详细介绍

双向蝶阀,双向压蝶阀,双向压金属硬密封蝶阀。采用了“斜置椭圆蝶板径向动平衡密封系统”可靠地实现了蝶阀密封零泄漏,是真正具有国际领先水平的高科技新产品。该产品成批生产后,创造了良好的经济效益和和社会效益,并被国内外广大用户选用,深受欢迎。
双向蝶阀结构特点
该蝶阀在蝶板启闭过程中,实现了蝶板密封圈和阀座密封面之间的无摩擦、卡挤,密封面上的压力角大于摩擦角,采用了“径向动平衡密封系”设计,是蝶板开启阻力极低。启闭过程中蝶板密封面沿360°圆周各点可以瞬间快速完成,逐点接触和逐点脱离,快速准确实现关闭接触自动相吻合的密封动作。全金属硬密封蝶阀由于密封面采用整体金属密封,经过高精度机械加工行程椭圆形截面密封环,它与阀座金属密封面组成密封副。这种密封结构,在高压下不产生塑性变形,在高温或低温下,不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象,彻底解决了传统蝶阀密封面结构不合理引起泄露、大大提高了阀门密封性能可靠性。
双向蝶阀适用范围
本阀门适用于高、中、低,高温、低温的管道中作闭路密封装置、节流装置和调节装置。广泛用于石油、化工、冶金、矿山、电力、能源、交通、农田、水力、建筑等行业。特别适用密封性较为严格的工况,例如煤气管道上,也适用于水、蒸汽、油品、空气、电力、尘气、酸类等腐蚀性介质。

连接形式

对夹连接

对焊连接

法兰连接

凸耳连接

公称通径(mm)

DN50~1400

公称压力(MPa)

150LB-2500LB

阀门材料

WCB、A105、304、316、CF8等

适用介质

水、水蒸气、空气、油、电力等腐蚀性介质

适用温度(℃)

-196~850

设计制造

GB/T 12238、API 609、 JB/T 8527

结构长度

GB/T 12221、ASME16.10

连接法兰

JB/T 74、GB/T 9113、ASME B16.5、ASME B16.47

压力试验

GB/T 13927、API 598、JB/T 9092

传动方式

手动、蜗轮蜗杆、气动、电动

采用标准

设计标准 GB/T12238-1989;JB/T8527-1997
法兰连接尺寸 GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动方式 蜗杆蜗轮传动、气传动、电传动
适用温度 碳钢:-29℃~425℃ 不锈钢-40℃~600℃

主要零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
轴承 奥氏体不锈钢、304氮化
填料 柔性石墨

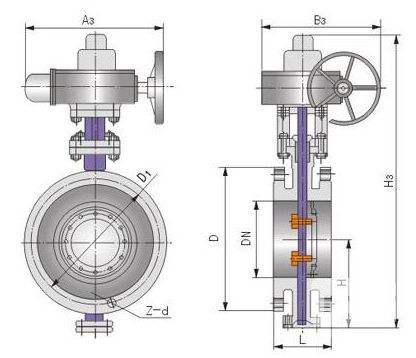

主要外形连接尺寸
