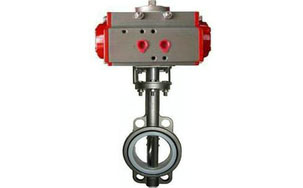

不锈钢气动蝶阀

简要描述:不锈钢气动蝶阀通常用于温度≤120℃',公称压力≤1.6MPa的食品、药类、化工、石油、电力、造纸等排水、气体管道上作调节流量和截流介质的作用。

  • 产品型号:D71X/F,D371X/F
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1090

详细介绍

不锈钢气动蝶阀通常用于温度≤120℃',公称压力≤1.6MPa的食品、药类、化工、石油、电力、造纸等排水、气体管道上作调节流量和截流介质的作用。

不锈钢气动蝶阀其主要特点为:
1,设计新颖、合理,结构独特,重量轻,启闭讯速。
2、操作力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料需老化、耐腐蚀,使用寿命较长等特点。

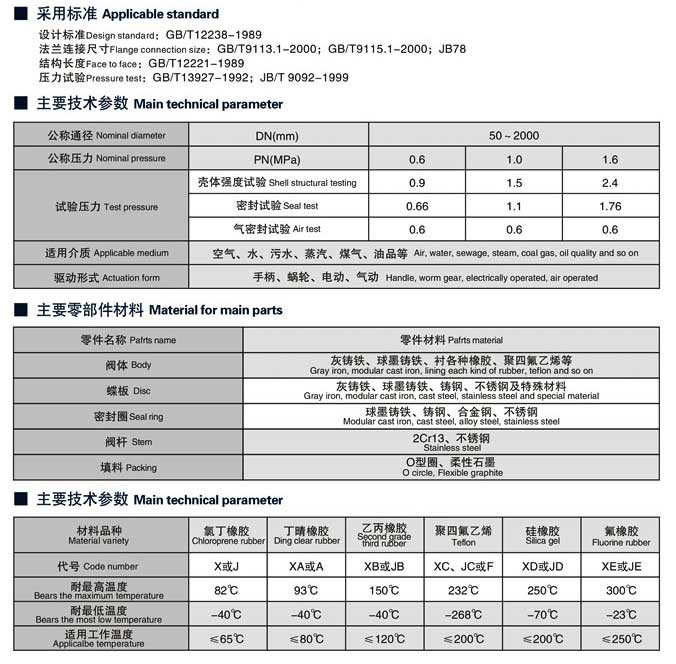

 设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



蝶阀密封材料选用和适用温度:

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

天然橡胶

尼龙

英语简称

CR

NBR

EPDM

PTFE

SI

VITON

NR

PA

型号代号

X或J

XA或JA

XB或JB

F或XC、JC

XD或JD

XE或JE

X1

N

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

85℃

93℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

-20℃

-73℃

适用工作温度

0~+80℃

-20~+82℃

-40~+125℃

-30~+150℃

-70~+150℃

-23~+150℃

-20~+85℃

-30~+93℃

主要技术参数:

公称通径

DN(mm)

50~800

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O

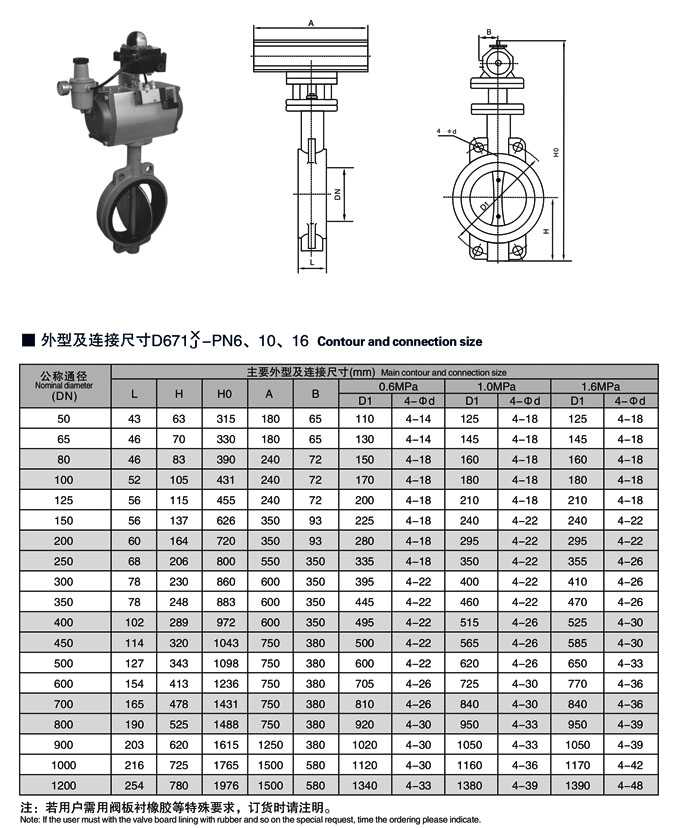

不锈钢气动蝶阀相关尺寸图:
