三偏心蝶阀

简要描述:要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心,就是密封副的形状不是正锥,而是斜锥。

  • 产品型号:D373H/Y,D343H/Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:1805

详细介绍

三偏心蝶阀,三偏心金属密封蝶阀的工作原理

典型的三偏心金属密封蝶阀,除阀杆和阀板有两个偏心外,阀板和阀座的密封面呈斜圆台形(这是所谓三偏心的第三个偏心)。阀门关闭时阀板由于偏心的缘故往前推,阀板和阀座在关闭过程中不产生摩擦,阀板直接压在阀座上,这样就保证了阀门的使用寿命;另外,由于这种阀门的密封圈(不论装在阀座上或阀板上)具有一定的弹性,而且弹性圈内的凸台与弹性圈之间有少量的间隙可使弹性圈稍有位移;在阀门关闭时,受关闭力的作用,弹性体密封圈能自动移至受力最均匀的位置;再加上弹性圈的少量变形,使阀座处的密封圈均匀受力,达到最佳密封状态。被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。



要耐高温、必须使用硬密封、但泄漏量大;要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心,就是密封副的形状不是正锥,而是斜锥。

三偏心蝶阀产品采用标准

结构形式

三偏心

设计依据

GB

API

驱动方式

手动、蜗轮蜗杆传动、手动、电动

设计标准

GB/T 12238

API609、MSS.SP-68

结构长度

GB/T12221

ASMEB16.10、API609、MSS.SP-68

连接法兰

JB/T79 JB/T82、GN/T9115

ASME B16.5、ASME B16.47

试验和检验

JB/T 9092

API 1598

注:阀门连接法兰及对焊端尺寸可根据用户要求设计制造

主要零件材料

序号
NO.

材质

材质

序号
NO.

零件名称

材质

1

阀体

WCB、CF8、CF8M、
CF8C、CF3、CF3M

6

填料

柔性石墨

2

阀杆

1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

7

填料压盖

WCB、CF8、CF8M

3

蝶板组合件

WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M

8

支架

WCB、CF8、CF8M、CF3、CF3M

4

轴套

Cu、PTFE+不锈钢

  9

蜗轮蜗杆装置



5

填料垫

2Cr13







型号

D373H/Y,D343H/Y

D373H/Y,D343H/Y

D373H/Y,D343H/Y

工作压力(MPa)

1.6

适用温度(℃)

≤425

≤200

适用介质

水、油或非腐蚀性介质

硝酸类介质

醋酸类介质

材料

阀体、蝶板

WCB

CF8/304

CF3M/316L

阀杆

2Cr13

304

316L

阀体密封面

堆焊507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

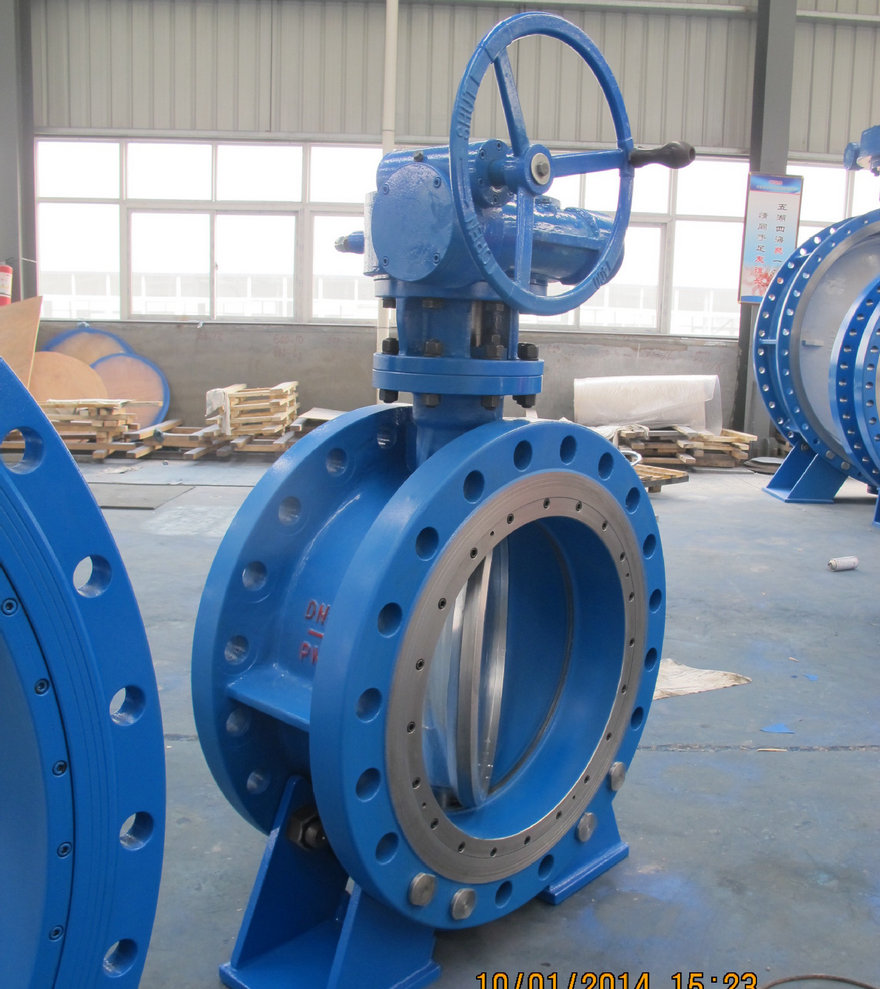

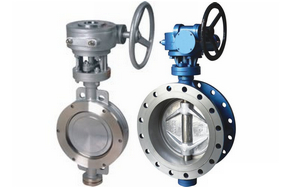

三偏心蝶阀实物图

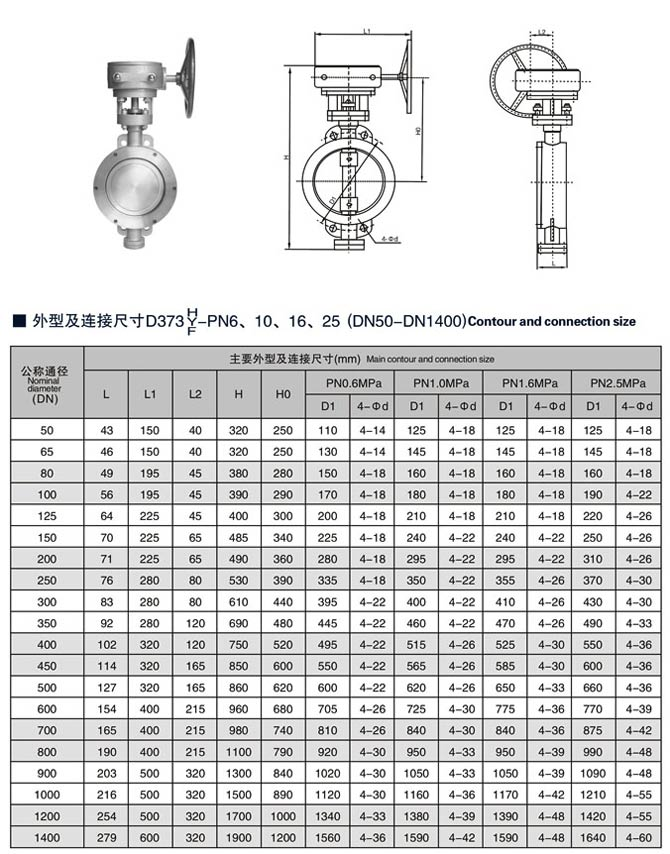

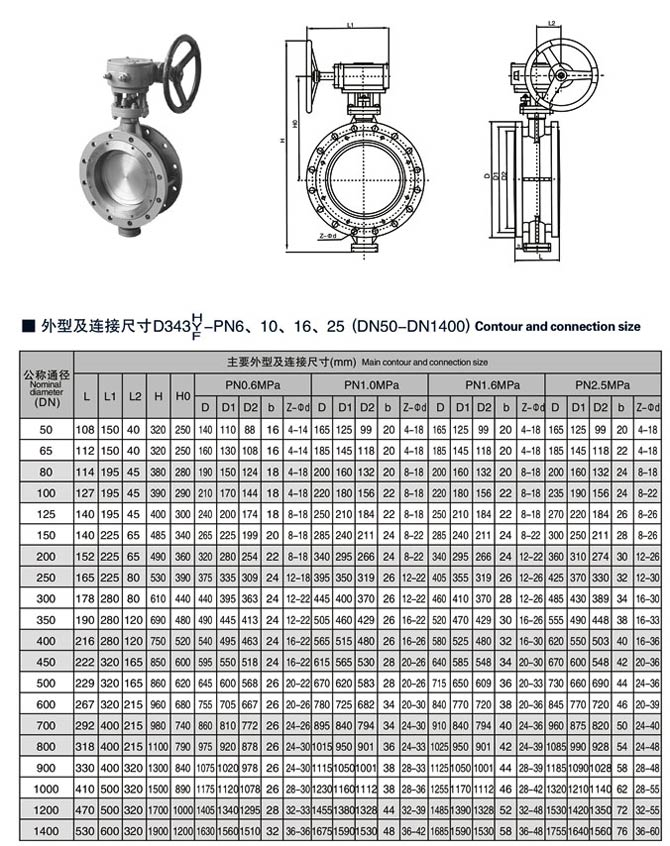

三偏心蝶阀,三偏心金属密封蝶阀相关尺寸图:
