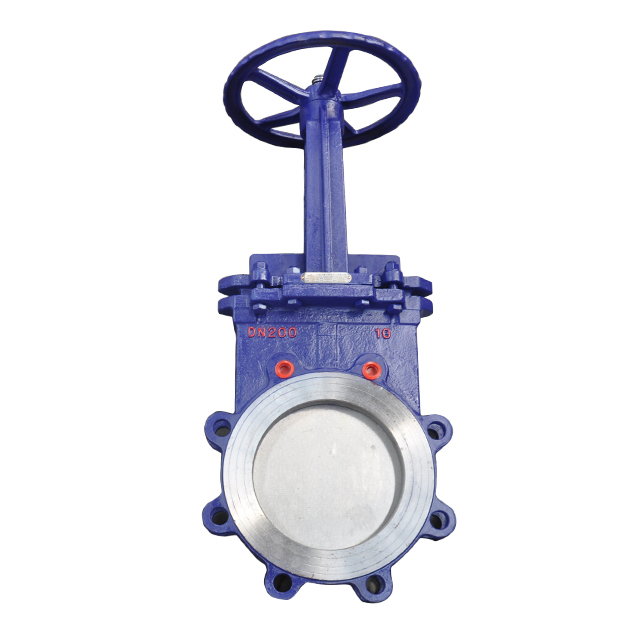

PZ43H梅花形刀型闸阀

简要描述：梅花形刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

产品型号：PZ43H
产品产地：浙江
更新时间：2023-04-04
访问量：17501

产品咨询联系我们

产品分类

相关新闻

梅花形刀型闸阀安装使用须知

详细介绍

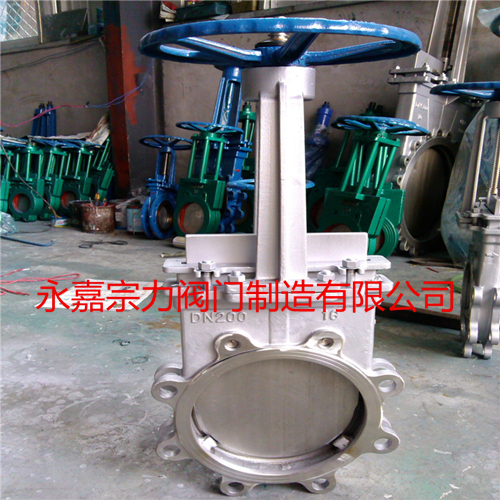

PZ43H梅花形刀型闸阀

PZ43H梅花形刀型闸阀应用规范:

1、设计制造按GB12235-59 2、结构长度按GB12221-89 3、法兰尺寸按JB/T79-94 4、阀门检查和试验按GB13927

PZ43H梅花形刀型闸阀主要性能规范

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	纸浆、污水、煤浆、灰、渣水混和物

梅花形刀型闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

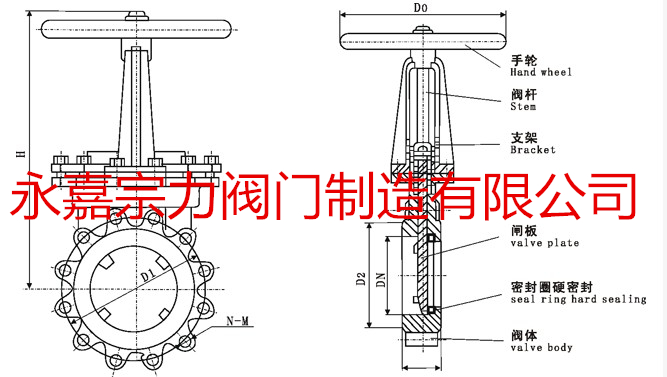

梅花形刀型闸阀主要外形及连接尺寸(mm)

梅花形刀型闸阀

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450

梅花形刀型闸阀产品承诺：
上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1上欧所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，上欧收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，上欧会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。

梅花形刀型闸阀订货说明：
1.产品选型：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
3.参数说明：请提供通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等），驱动方式。
4.驱动方式：手动、蜗轮、气动、电动等。
5.产品标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.质量标准：质量要求、质量标准、供方对质量负责的条件按国家有关质量标准。
