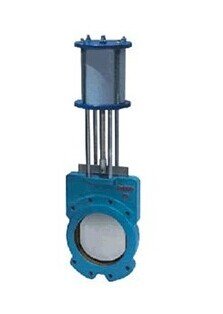

气动浆液阀

简要描述:气动浆液阀本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。

  • 产品型号:Z673X,Z673H,Z673F
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2420

相关新闻

Related Articles

详细介绍

气动浆液阀主要结构与特点:

    气动浆液阀本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、手轮等件组成,阀门启闭靠旋转手轮动作来完成,顺时旋转时,阀门关闭;反之为开阀。
气动浆液阀本阀结构特点:
1、 采用对夹式结构,体积小,重量轻。
2、 完全敞开的通道,可以防止介质在阀内沉积。
3、 新研制的U型封圈,可以保证阀门的良好密封性。
4、 闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、 流阻小。
6、 安装维修方便。

气动浆液阀主要零件材料:

序号

零件名称

材料

序号

零件名称

材料

备注

1

阀体

HT250/不锈钢

5

支架



注1:橡胶的牌号取决于介质和温度。
2:闸板材质取决于介质成分。

2

密封圈

橡胶(注1)

6

阀杆



3

闸板

不锈钢(注2)

7

螺母

ZHMn58-2-2

4

密封条

聚四氟乙烯

8

手轮

QT40-17

1、气缸是以压缩空气为介质,将其能量转换成机械能,实现直线运动的装置,是广泛应用于各种气动系统的执行元件,是实现工业自动化的基础元件。

2、技术参数

气缸内径(mm)

Φ40

Φ50

Φ63

Φ80

Φ100

Φ125

Φ160

Φ200

Φ250

理论活塞作用力(N)(以工作压力为0.4MPa时为准)

推力

490

760

1215

1960

3077

4800

7869

12308

19227

拉力

410

680

1030

1770

2675

4400

7379

10035

18463

工作介质

经净化含油雾压缩空气

工作压力(MPa)

0.15-1

环境温度(℃)

-10-+80

相对湿度

95

活塞运动速度(mm/g)

50-500

耐久性(KM)

600

3、气缸行程选用范围

气缸内径

Φ40

Φ50

Φ63

Φ80

Φ100

Φ125

Φ160

Φ200

Φ250

行程选用范围

400

500

800

800

1500

1500

2000

2000

2500

4、气缸正确使用注意事项:

(1)负载运动方向必须与活塞杆的运动方向一致,以免活塞杆产生扭曲现象。
(2)使用过滤器,减压器,润滑器组合(F-R-E组合)以调整空气品质,增长使用寿命。
(3)选用出力比实际负载大的气缸,以免气压不足时发生危险。
(4)注意使用环境温度,气缸内活塞环及密封部分材料的使用温度一般限制在-5℃—+60℃以内。
(5)有腐蚀气体环境,气缸内活塞及密封部分的材料,一般采用PTFE。

5、气动浆液闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

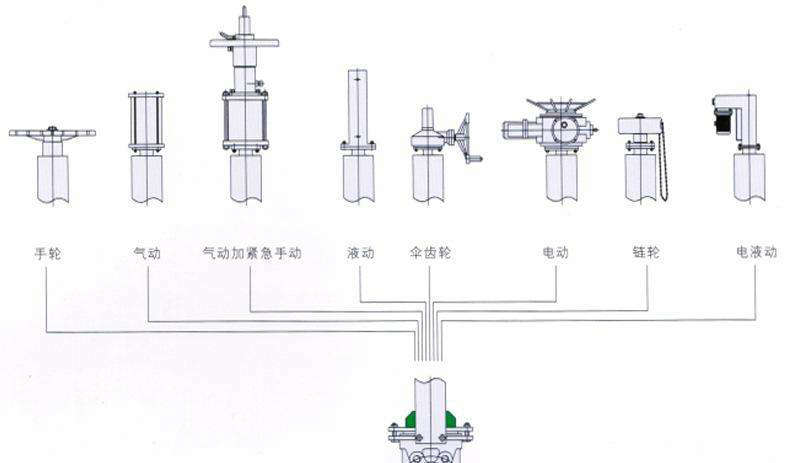

(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

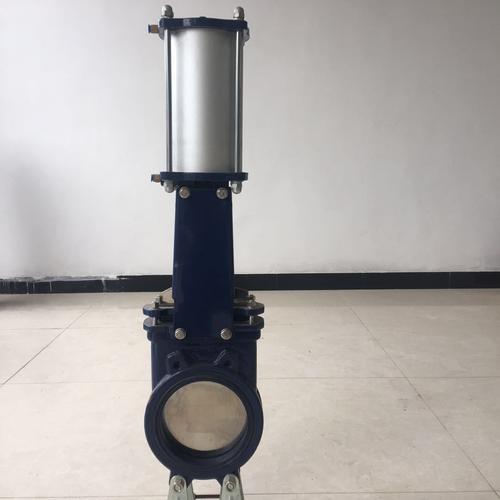

气动浆液阀实物图
