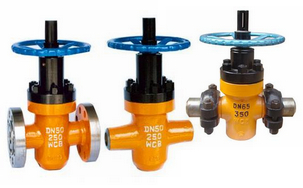

高压卡箍闸阀

简要描述:高压卡箍闸阀,高压井口闸阀该系列法门结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力16MPa—45MPa,工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

  • 产品型号:Z83Y,ZF83Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2313

相关新闻

Related Articles

详细介绍

高压卡箍闸阀,高压井口闸阀该系列法门结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力16MPa—45MPa,工作温度120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

高压卡箍闸阀,油田平板闸阀特性:

①采用浮动阀座,双向启闭,密封可靠,启闭灵活。
②闸板下部开有导流孔,并给予精密导向,同时密封部均喷焊硬质合金,耐冲蚀。
③阀体承载能力高,通道为直通式,全开时,与闸板导流孔相贯通和直管相似,流阻很小。阀杆处采用复合填料,多重密封,使得密封可靠,摩擦力小。
④关闭阀门时,顺时针转动手轮,闸板下移至底部,由于介质压强的作用,将进口端密封座推向闸板方向。形成较大的密封比压,从而形成第一道密封。同时,将闸板压向出口端密封座上,成为双重密封。
⑤由于采用双重密封,所以可在不影响管道工作的情况下更换易损件。
⑥开启闸板时,逆时针旋转手轮,闸板上移,导流孔与通道孔相贯通。随着闸板的上升,贯通孔逐渐加大,至极限位置时,导流孔与通道孔相重合,此时全开。

高压卡箍闸阀,油田平板闸阀参数:

产品型号:ZF43Y、ZF63Y、Z83Y、ZF543Y、ZF563Y、Z583Y、KZ53Y
公称通径:DN25-DN300
公称压力:16Mpa-42Mpa
适用温度:-30℃-125℃
适用介质:水、油品、天然气等
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准:GB/T19672;API 6D
结构长度:GB/T 19672;API 6D
连接法兰:GB/T 9113;ASME B16.5
试验检验:JB/T 9092;AIP 598

高压卡箍闸阀,油田平板闸阀详细介绍:

产品型号

Z83Y

连接形式

卡箍

主体材料

铸钢

公称通径

25-200(mm)

适用介质

水、油、泥浆、天然气

压力范围

160-450(Mpa)

 ZF系列ZF系列ZF43Y/ZF63Y/ZF83Y注水阀均为高压平板闸阀。结构合理,密封可靠,操作轻便。密封面均喷焊硬质合金,具有防腐、耐磨、耐冲蚀等优点,且可用于节流。尤其适用于工作压力≤42MPa,工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。

 产品采用标准

设计标准

JB/T5298、APl6D

结构长度

法兰

GB/T 12221、JB/T 5298

焊接

GB/T 15188.1

连接法兰

GB/T9113、JB/T 79 ANSl 16.5a

对焊端

GB/T 12224

试验和检验

GB/T3927、JB/T 9092

产品性能规范

适用范围

PN10.0~42.0MPa

DN25~200mm

适用温度

-29~121℃

适用介质

普通型



石油、天然气、成油品、水等

抗硫型

含H2S、CO2的石油、天然气等

连接形式

法兰端、焊接端、卡箍端

驱动方式

手动、电动、气动等

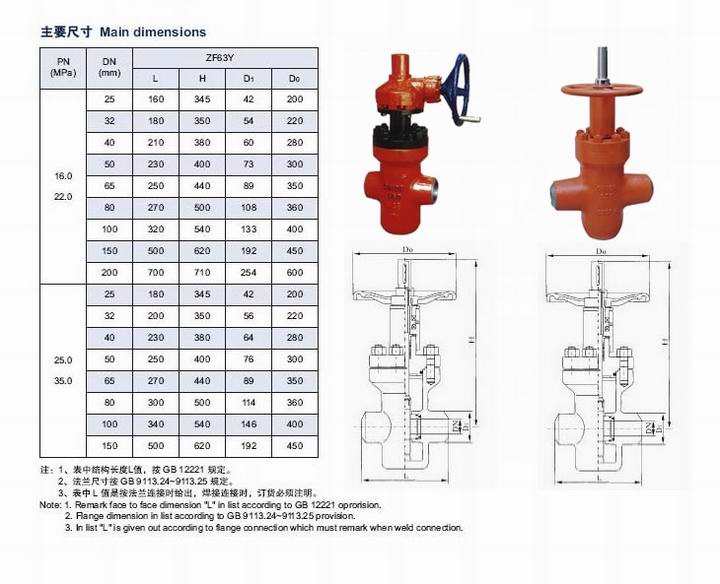

 高压卡箍闸阀结构图:
